锂电池前段极耳高温胶自动贴附设备

　　在锂电池电芯制造的前段工序中，极耳贴胶是直接影响电芯后续封装安全性、极耳绝缘可靠性的关键工位，这套极耳贴胶设备正是针对卷状来料极耳的高温胶自动贴附需求开发的专用生产设备，适配主流方形、软包锂电池的极耳绝缘胶贴装工艺场景，可直接嵌入锂电池前段自动化产线完成联机作业，无需额外增设独立上下料周转工位。

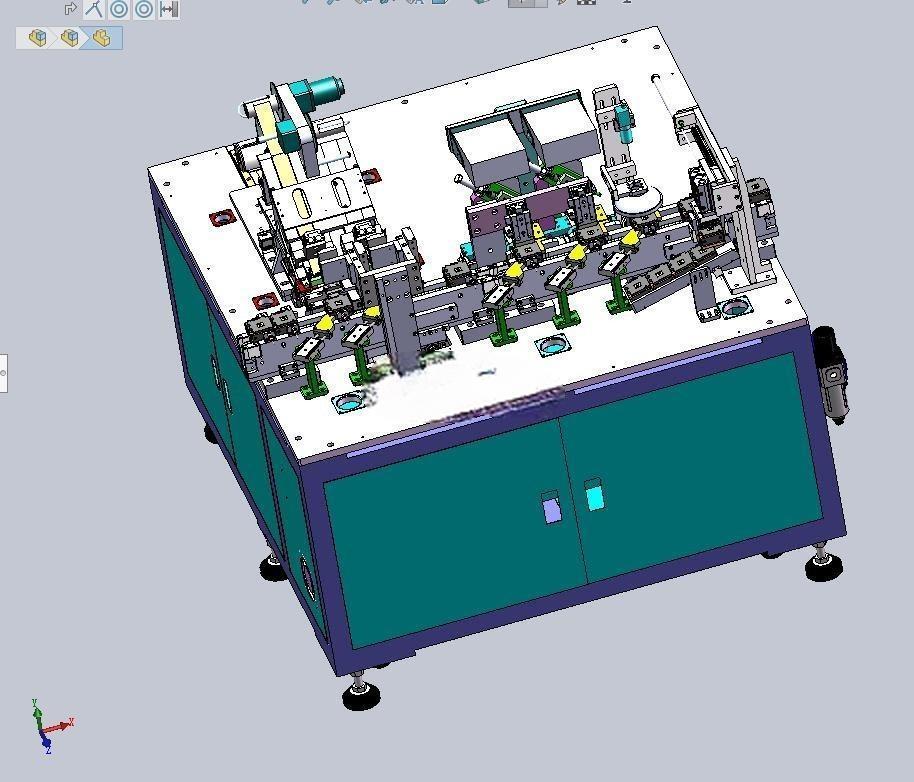

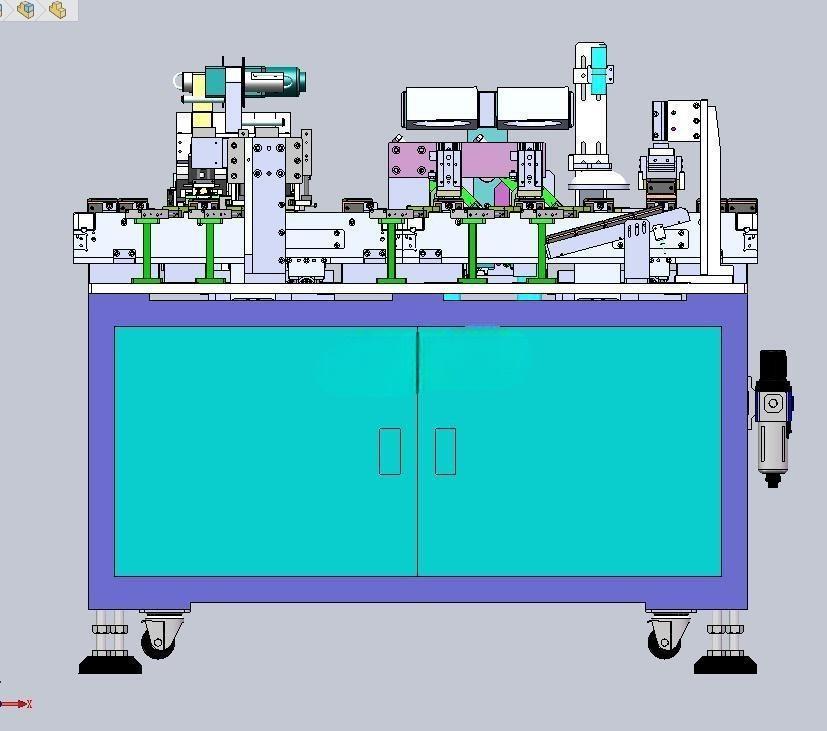

　　从整机布局来看，设备采用下部机架承托上部作业模组的一体式结构，下部柜体采用方通焊接框架做主体承力结构，外覆钣金封板做电气与气动元件的防护，底部配置可调脚杯与万向脚轮组合，既可以在产线部署时通过脚杯调平保证设备水平度，避免长导轨运行出现卡滞，也能通过脚轮完成短距离工位移位调整，适配车间产线布局微调的需求。上部作业模组沿极耳走料方向线性排布，所有功能工位均安装在统一的安装基准板上，基准板通过定位销与下部机架连接，保证各工位的同轴度与平行度公差控制在±0.02mm范围内，避免多工位累计误差导致贴胶偏移。

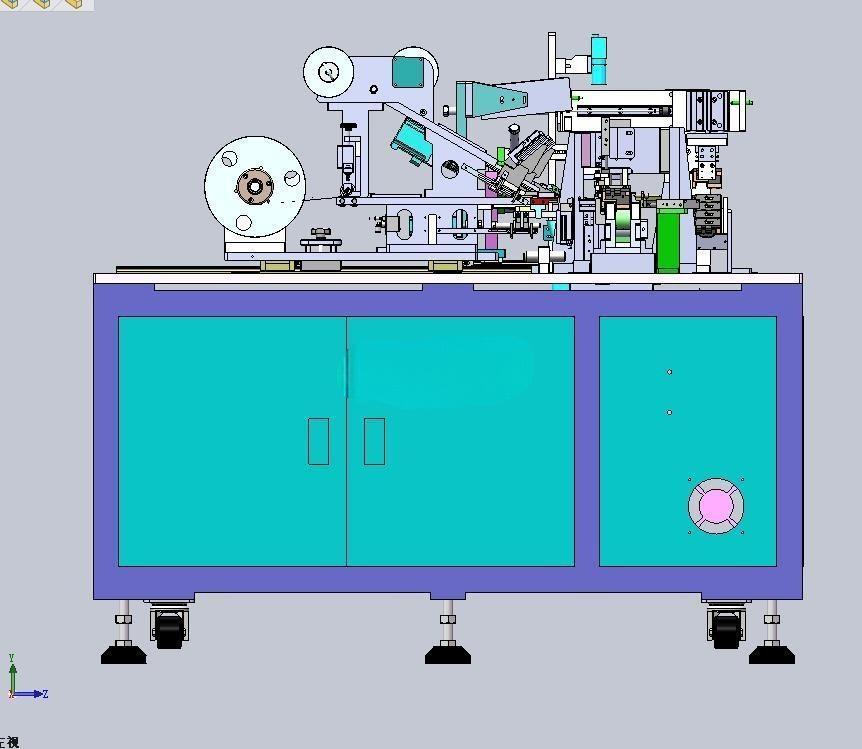

　　设备的功能逻辑完全围绕极耳贴胶的工艺顺序拆分设置，首先是送胶机构，采用气胀轴装载高温胶卷料，搭配伺服驱动的送胶辊组与张力控制摆杆，可根据贴胶长度需求精准控制胶带走料长度，张力摆杆可实时反馈胶带张力波动，通过伺服转速微调保证胶带始终处于张紧但不拉伸变形的状态，避免高温胶因拉伸出现胶层褶皱、离型纸断裂的问题，送胶路径上设置有多组导向辊，所有导向辊均采用硬质阳极氧化处理，表面粗糙度控制在Ra0.8以下，减少胶带走料过程中的摩擦阻力，避免胶面被刮花。

　　裁胶工位采用定制的硬质合金切刀，切刀安装在直线导轨驱动的滑台上，裁切动作由气缸驱动完成，切刀与砧板的间隙控制在0.01mm以内，保证裁切后胶带切口平整无毛刺、无连胶现象，裁切工位同时设置有吸胶嘴，裁切完成的瞬间吸胶嘴会通过负压吸附住胶带端头，避免胶带回弹导致送胶位置偏移，同时将胶带与离型纸做初步分离，为后续贴胶动作做准备。

　　贴胶工位采用仿形压头结构，压头表面包覆硅胶层，硬度控制在邵氏A50度，既可以保证贴胶时压力均匀分布在极耳表面，避免硬压头压伤极耳金属箔材，也能通过硅胶的微变形补偿极耳表面的平面度误差，保证胶带与极耳完全贴合无气泡。贴胶动作采用伺服滑台驱动压头下压，下压压力通过精密调压阀控制，可根据不同厚度的极耳与胶带参数调整压力值，下压位置通过光栅尺做闭环反馈，保证压合深度精度控制在±0.05mm范围内。

　　压平工位设置在贴胶工位之后，采用两组上下对压的平辊，平辊表面同样包覆硅胶层，极耳贴胶后从对压辊之间通过，通过对压辊的滚压将胶带与极耳之间的残留空气完全排出，避免贴胶后出现气泡、翘边的问题，对压辊的间隙可通过微调手轮调整，适配不同厚度的极耳来料，同时压平工位设置有除尘风嘴，可吹除极耳表面附着的微小粉尘，避免粉尘夹在胶层与极耳之间导致贴胶不牢。

　　检测工位采用视觉相机搭配环形光源，对贴胶完成的极耳做在线检测，可识别贴胶偏移、胶层褶皱、气泡、漏贴等不良品，检测到不良品时设备会通过信号传递给下游工位做剔除处理，视觉检测的精度可达0.01mm，完全满足锂电池极耳贴胶的工艺检测要求。

　　从安装边界来看，设备整机长度约2.8米，宽度约1.2米，高度约1.8米，预留的产线对接接口高度与主流锂电池前段产线的输送线高度匹配，设备的电气柜与气路接口均设置在设备后侧，部署时仅需连接电源、压缩空气与产线通讯信号即可完成调试投产，各功能模组均采用快拆式安装结构，日常维护更换易损件时无需拆解整机结构，可大幅缩短设备维护停机时间。走料通道的宽度可通过调整侧导向条的位置适配不同宽度的极耳来料，换型时仅需更换对应规格的切刀与压头，调整送胶参数与视觉检测模板即可完成换产，适配多规格极耳的柔性生产需求。

　　整套设备的结构设计充分考虑了锂电池生产车间的洁净度要求，所有与物料接触的部件均采用防静电材质，避免静电吸附粉尘或者击伤极耳箔材，设备外露的线缆均采用坦克链做防护，避免线缆长期往复运动出现磨损断裂，各运动工位均设置有原点传感器与限位传感器，保证设备运行过程中出现超程时可及时停机，避免设备撞损。
