食品行业连续式自动包装设备三维结构

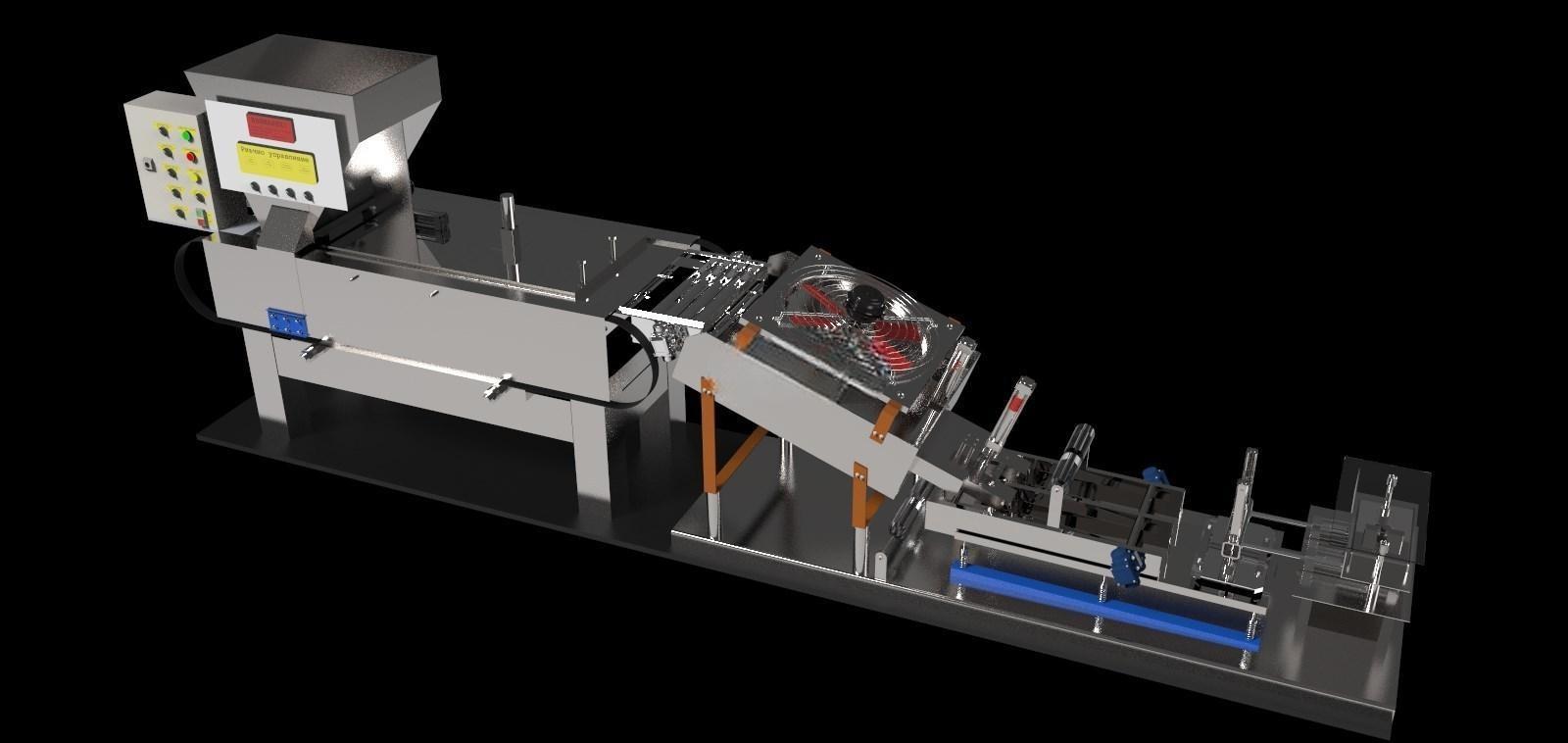

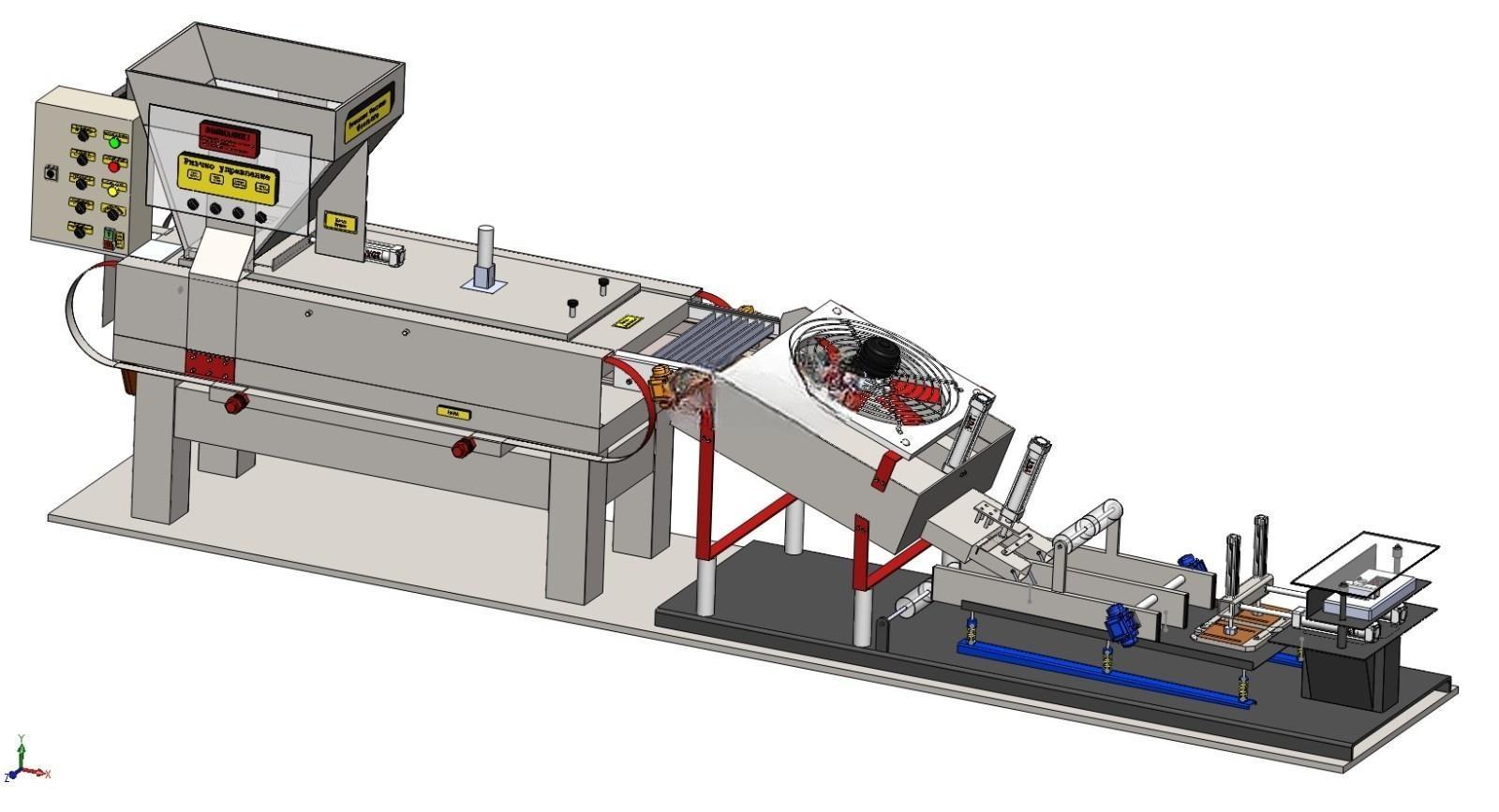

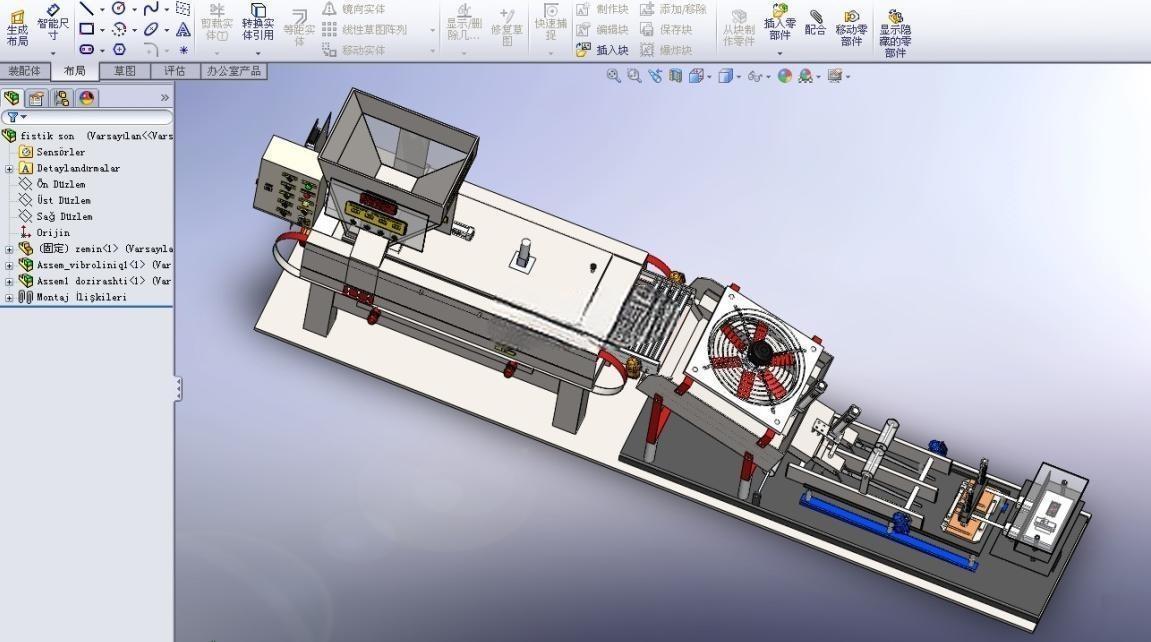

　　从结构布局来看，设备采用长条形卧式排布，进料端设置带导流斜面的储料料斗，料斗下方衔接计量模组，可根据物料特性更换量杯式、螺杆式或称重式计量组件，计量精度可根据包装规格调整，适配5g到1kg区间的常规袋装包装规格；计量完成的物料直接落入下方的制袋成型器位置，包装膜从设备侧方的膜卷支架引出，经导辊组输送至成型器处完成袋型弯折，纵封机构同步完成袋体侧边热封，横封机构配合切断刀完成袋体上下端封口与单个成品的分离，封口温度可根据包装膜材质（复合膜、PE膜、铝箔膜等）独立调整，保证封口密封性的同时避免膜材烫损。这套设备的三维结构完全围绕食品加工车间的连续化包装需求搭建，适配颗粒、片剂、粉剂、膏体等多形态食品物料的批量包装作业，可直接对接前端烘焙、炒货、调味品、休闲食品加工线的出料端，也可适配医药、精细化工行业的小剂量物料包装场景，单机即可完成从物料接料到成品输出的全流程工序，无需额外搭配多台独立功能设备串联，能有效缩减车间产线的占地长度。

　　考虑到部分热封后袋体温度较高易出现封口变形的问题，设备出料端特意设置了轴流风冷模组，通过带防护网的风机对刚完成封口的成品袋进行快速风冷降温，减少袋体粘连、封口起皱的不良率，风冷后的成品直接通过水平输送段导出，可直接对接后续的重量检测、金检、装箱工位。整套设备的机架采用工业铝型材与碳钢钣金组合搭建，所有执行模组均安装在机架顶面的安装平板上，安装平板预留了多组T型槽与安装孔位，方便后期根据生产需求加装打码机、排气装置、易撕切口冲模等附加组件；设备侧方集成了独立的电气控制箱，所有气动管路、线缆均沿机架内侧的走线槽排布，避免外露管线积尘或被物料污染，符合食品生产车间的卫生清洁要求。

　　从安装边界来看，设备整体长度控制在3.2米以内，宽度0.85米，高度1.6米，进料端料斗的顶部进料口高度为1.45米，可直接匹配前端加工设备的常规出料高度，无需额外搭建过高的操作平台；设备底部设置了可调式支撑脚杯，可根据车间地面平整度调整设备水平度，调整范围在0到50毫米之间，也可根据需求更换为万向脚轮方便设备转场移动。设计过程中特意将易损件的安装位置做了外置化处理，热封刀、切断刀、输送皮带等需要定期更换维护的部件，均无需拆解设备主体护罩即可完成拆装更换，单部件更换时间可控制在10分钟以内，能有效减少设备停机维护的时间；设备的传动部分采用伺服电机配合同步带、直线导轨的组合，传动精度稳定，运行噪音控制在75分贝以内，符合车间生产的噪音管控要求。

　　针对无料、包装膜断裂、封口温度异常等常见生产故障，设备在对应位置设置了检测传感器，触发异常时会自动停机并在操作面板上提示故障位置，避免出现批量不合格品或设备损坏的问题；操作面板设置在设备进料端的侧方，高度符合人体站立操作的舒适区间，参数调整、启停操作均可在面板上直接完成，无需复杂的参数设置流程，一线操作人员经过简单培训即可独立操作。
