座椅舒适度弹性检测专用设备结构设计

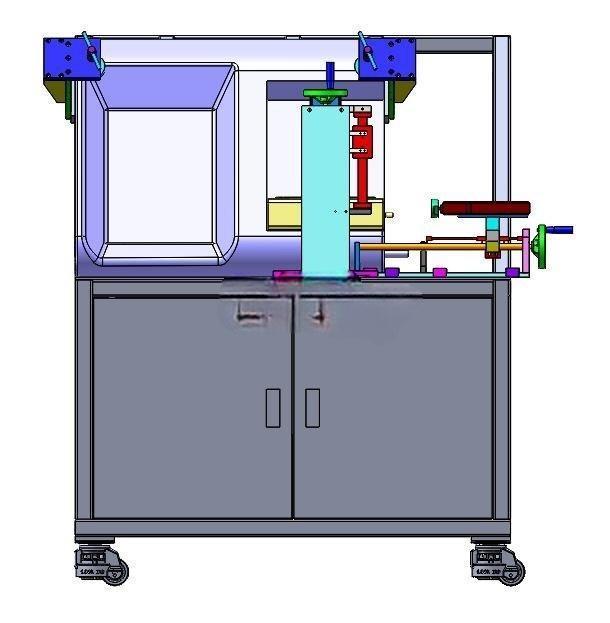

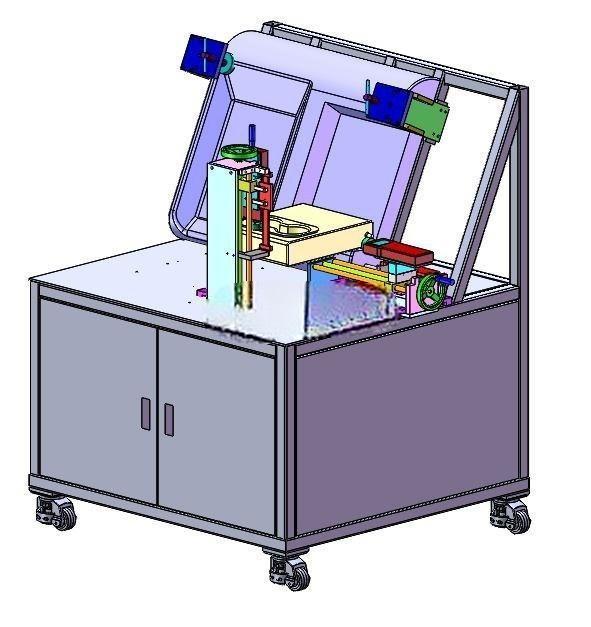

　　这款弹性检测设备主要面向座椅生产环节的成品性能校验场景，在座椅完成总装下线后，用于模拟人体坐姿下的受力反馈，检测座椅弹性部件的弹力值、形变量与回弹一致性，替代传统人工按压检测的方式，避免人工检测带来的主观判断误差，保障同批次座椅的舒适度参数统一。设备整体采用落地式柜式机架结构，底部配置可调式支撑脚杯，可在车间硬化地面完成调平安装，机架主体采用标准方管焊接成型，外部覆盖钣金护板，所有运动部件均布置在机架台面上方，电控元件集成在机架内部腔体，既减少车间粉尘对电控部件的侵蚀，也能避免运动部件外露带来的操作安全隐患。

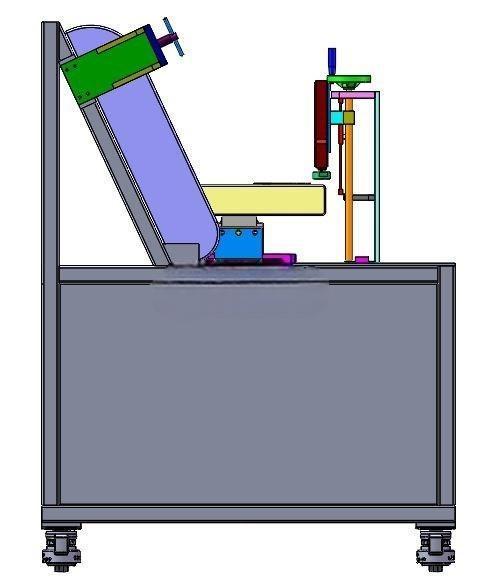

　　设备的测试执行单元采用倾斜式载料结构，倾斜角度匹配常规座椅靠背的安装倾角，测试时可将待检测座椅或弹性部件直接放置在倾斜载台上，载台表面做防滑处理，避免测试过程中工件移位。压力加载单元采用丝杆传动结构，搭配高精度压力传感器，可沿垂直于载台的方向做直线进给运动，模拟人体落座时的施力过程，实时采集不同下压行程下的弹力数值，采集的数据可直接传输至PLC控制单元做数据比对，判断工件的弹性性能是否符合设计阈值。

　　驱动部分采用手动上下驱动的结构设计，相比全自动伺服驱动方案，该结构大幅压缩了设备制造成本，同时操作逻辑简单，一线作业人员经过简单培训即可上手操作，适合中小批量座椅生产企业的检测工位使用。整机控制逻辑由PLC实现，可预设多组测试行程、压力阈值参数，切换不同型号座椅检测时仅需调用对应参数即可，无需反复调整机械限位，减少换型调试的时间成本。

　　从安装边界来看，设备台面高度匹配常规车间作业的站立操作高度，操作人员无需弯腰即可完成工件上下料与测试操作，设备左右两侧预留足够的维护空间，可方便后期对丝杆、传感器等易损部件做校准与更换。载台侧边设置有手动锁紧机构，放置工件后可快速完成定位，避免测试过程中工件偏移导致的检测数据偏差。压力加载端配置可更换的压头，可根据不同座椅的接触面积需求更换对应尺寸的压头，模拟不同体型人体的落座接触状态，提升检测数据的参考价值。

　　在结构设计层面，机架底部做了加重处理，避免压力加载过程中设备出现晃动，保障压力传感器采集数据的稳定性。丝杆传动副配置防尘罩，减少车间内的纤维、粉尘进入传动副造成的磨损，延长设备的维护周期。所有气路、线路均沿机架内部走线，台面无外露管线，避免工件上下料过程中刮擦管线造成的故障。设备的操作按钮集中布置在台面侧方的操作盒上，包含启动、急停、复位按钮，操作位置符合人体工程学设计，作业人员在上下料位置即可完成所有操作，无需来回走动。

　　该设备的测试流程逻辑清晰，放置工件并锁紧后，按下启动按钮，加载机构按照预设速度下压，到达设定行程或压力阈值后自动保压设定时长，随后自动回程，系统自动判定检测结果是否合格，整个测试过程无需人工干预，相比传统人工检测方式，单工位检测效率提升60%以上，同时检测数据可追溯，方便生产环节做质量管控。针对不同厚度的待检测工件，设备的载台倾斜角度可做小范围调整，配合加载机构的行程限位调整，可适配一定尺寸范围内的座椅弹性部件检测，无需重新制作载具，提升了设备的通用适配能力。
