液晶屏自动化薄膜贴合生产设备结构

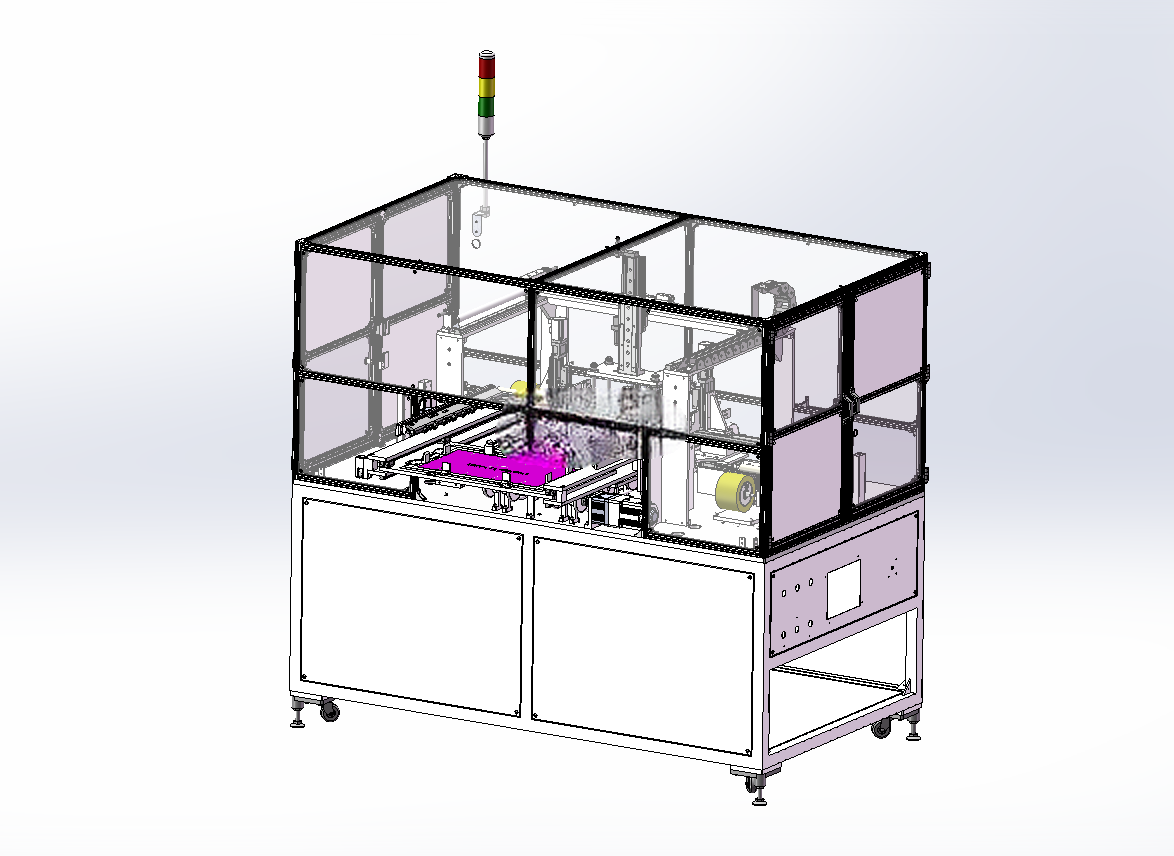

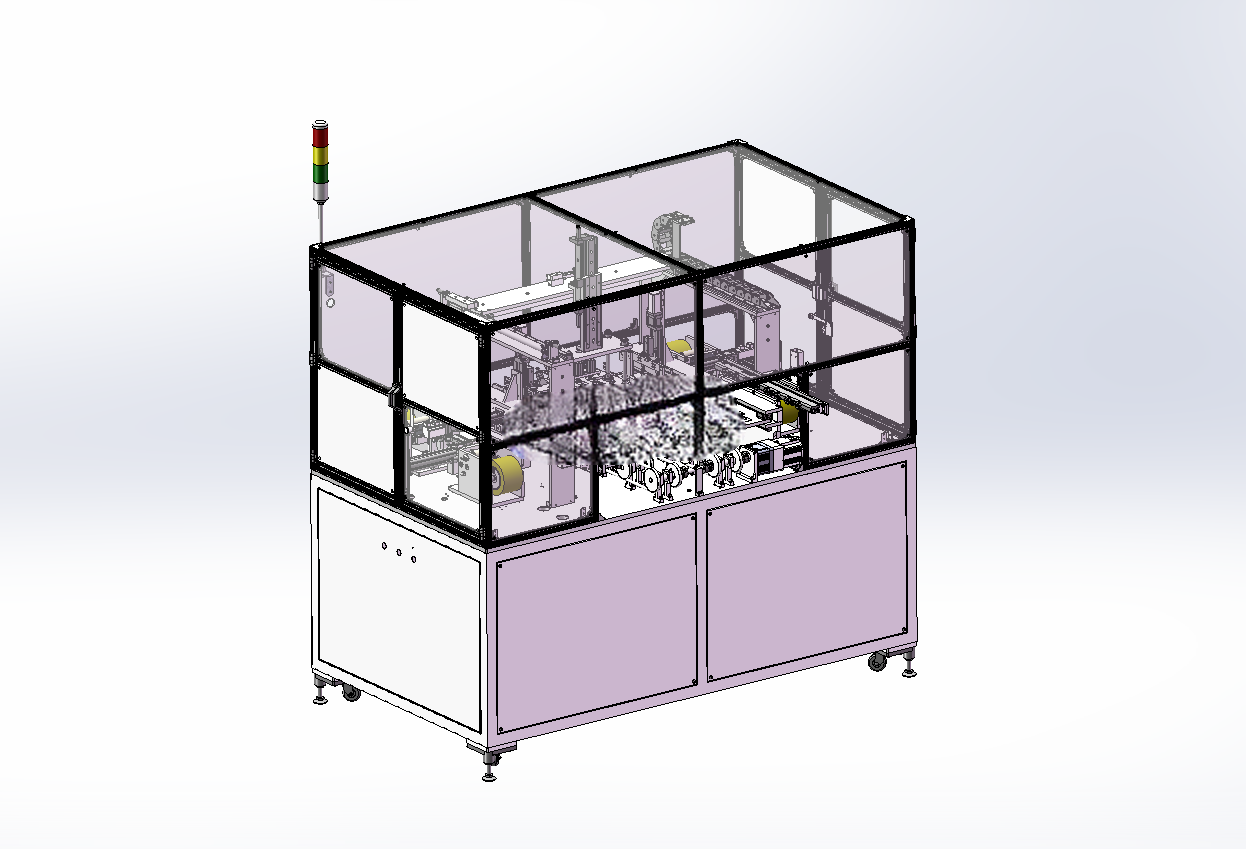

　　在消费电子显示模组的量产环节，液晶屏表面功能性薄膜的贴附工序，长期以来存在对位偏移、气泡残留、胶带裁切毛边等痛点，这款薄膜贴附设备正是针对中小尺寸液晶屏的在线式贴膜需求开发，可直接对接前段屏体组装流水线，无需额外转序接驳，大幅减少屏体搬运过程中产生的磕碰、脏污风险。设备整体采用铝型材搭建主体框架，底部配置可调脚轮与支撑脚杯，方便产线布局调整与水平校准，框架外围加装透明亚克力防护门，既可以隔绝外界粉尘进入贴膜作业区，也能方便运维人员实时观察内部运行状态，顶部设置的三色警示灯可直观反馈设备运行、待机、故障三种状态，便于现场操作人员快速响应异常。

　　从功能模块划分来看，设备集成了屏体定位夹紧机构、薄膜移载模组、胶带自动裁切部件、滚压定型组件几大核心单元。当液晶屏随同步流水线流入设备作业位后，定位夹紧机构会先通过侧边基准挡块与柔性压头完成屏体的精准固定，避免贴膜过程中屏体移位，夹紧力采用调压阀控制，可根据不同厚度的屏体参数调整压力值，防止夹伤玻璃基板。薄膜移载部分采用伺服驱动的直线模组搭配真空吸嘴，可将成卷的薄膜精准吸附后移送至液晶屏上方预设位置，移载过程中吸嘴组带有缓冲结构，避免薄膜拉扯变形。

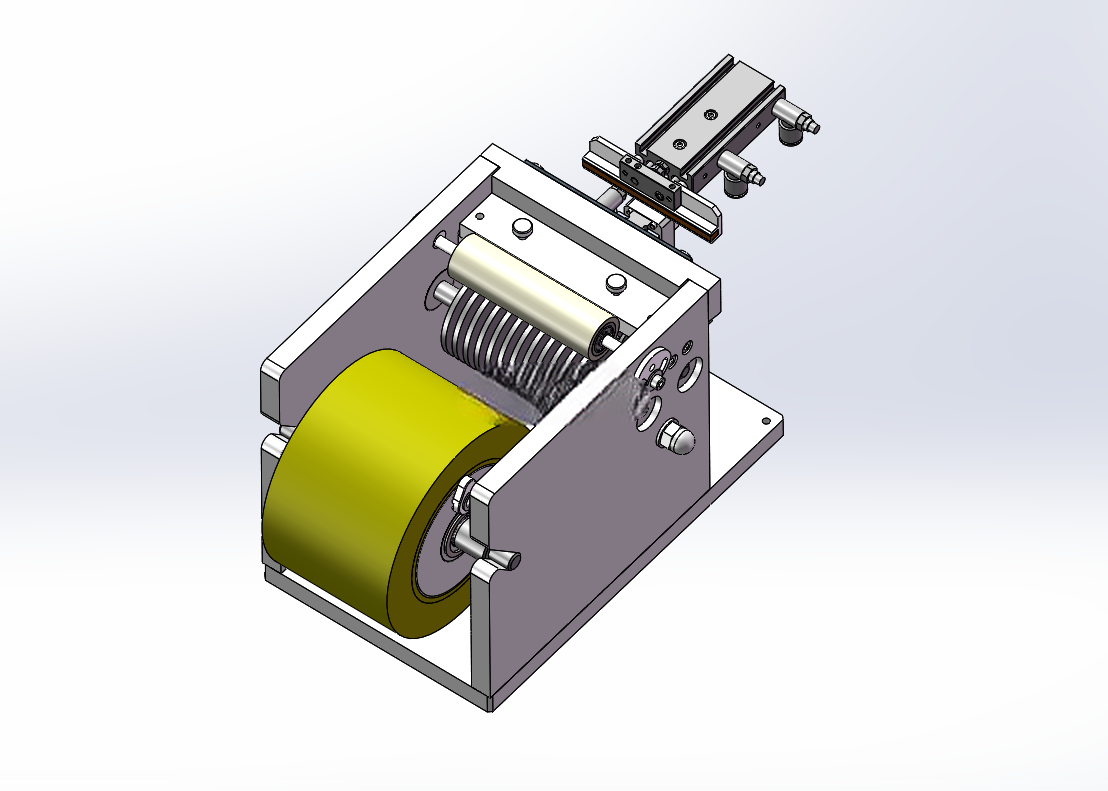

　　胶带裁切部件采用滚刀式裁切结构，可根据贴膜所需的胶带长度，将连续胶带裁切成设定尺寸的小段，裁切刀口采用硬质合金材质，长期使用也能保证切口平整无毛刺，裁切后的胶带会自动贴合到薄膜与屏体的衔接位置，完成初步固定。后续滚压组件会采用硅胶滚轮从屏体一侧向另一侧匀速滚压，滚压过程中滚轮压力与行进速度可通过参数调整，逐步排出薄膜与屏体之间的空气，避免气泡残留，保证薄膜贴合后的平整度与附着力。设计过程中充分考虑了不同规格屏体的兼容需求，定位夹紧机构的挡块位置、移载模组的行程范围、裁切部件的送料长度都预留了调整空间，可在一定尺寸范围内快速切换适配不同型号的液晶屏生产，无需更换大量工装配件。

　　设备的电气控制元件集中布置在下部柜体的安装板上，走线采用线槽规整排布，柜体侧面预留散热通风口，保证长期运行时电气元件的温度处于合理区间，同时下部柜体预留了充足的维护空间，方便检修人员更换易损配件、调整机构参数。从安装边界来看，设备整体占地尺寸适配常规电子组装产线的线体宽度，进料端与出料端的高度可与标准流水线对接，无需对现有产线做大规模改造，接入即可投入使用，作业区的安全防护设计符合设备安全规范，运动部件全部设置在防护门内部，防护门带有安全感应开关，门体打开时设备会自动暂停运行，避免安全事故。在实际生产应用中，这款设备可替代传统的人工贴膜作业，不仅贴膜精度更高、一致性更好，还能24小时连续运行，大幅提升显示模组组装环节的生产效率，降低人工操作带来的品质波动，适合消费电子制造企业的液晶屏组装生产线配套使用。
