3C主板射频功能测试专用工装设备

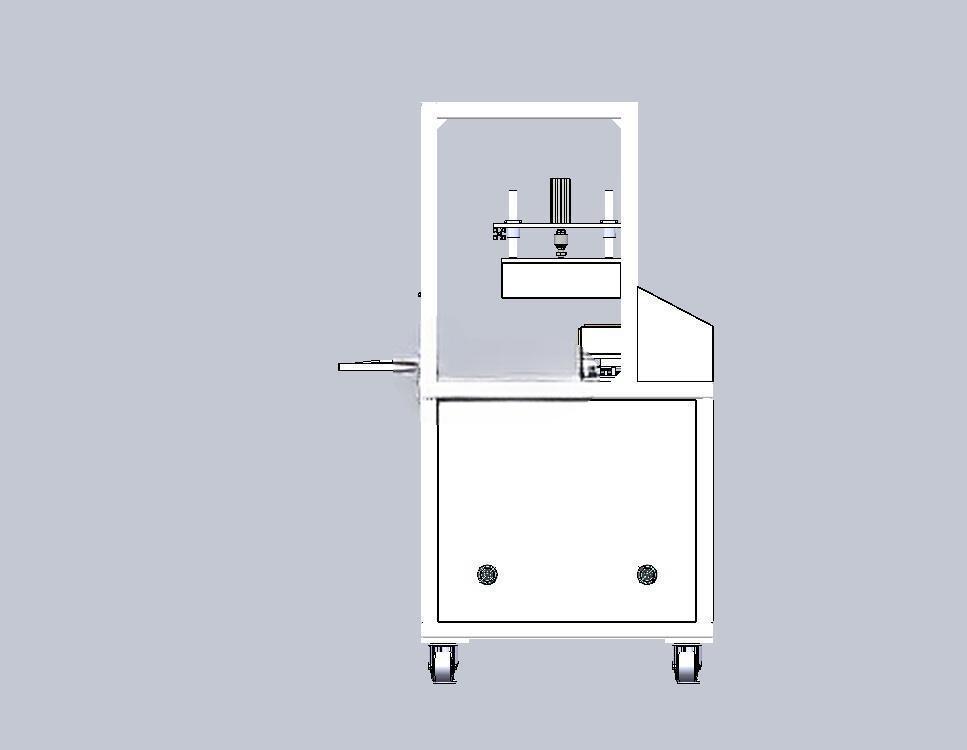

　　在消费电子3C制造产线的终段检测环节，主板射频性能的一致性校验是把控产品通讯质量的核心工序，这类测试设备的设计核心是在保证测试精度的前提下，尽可能压缩单工位测试节拍，适配产线流水作业的节拍要求。设备整体采用立式柜式机架结构，底部配置四个万向带刹脚轮，方便产线布局调整时的移位，同时脚轮的承载能力经过核算，完全匹配整机加内部电控组件的总重量，移位后踩下刹车即可保证设备运行时的稳定性，不会因气缸下压动作产生机身晃动影响测试触点对位精度。

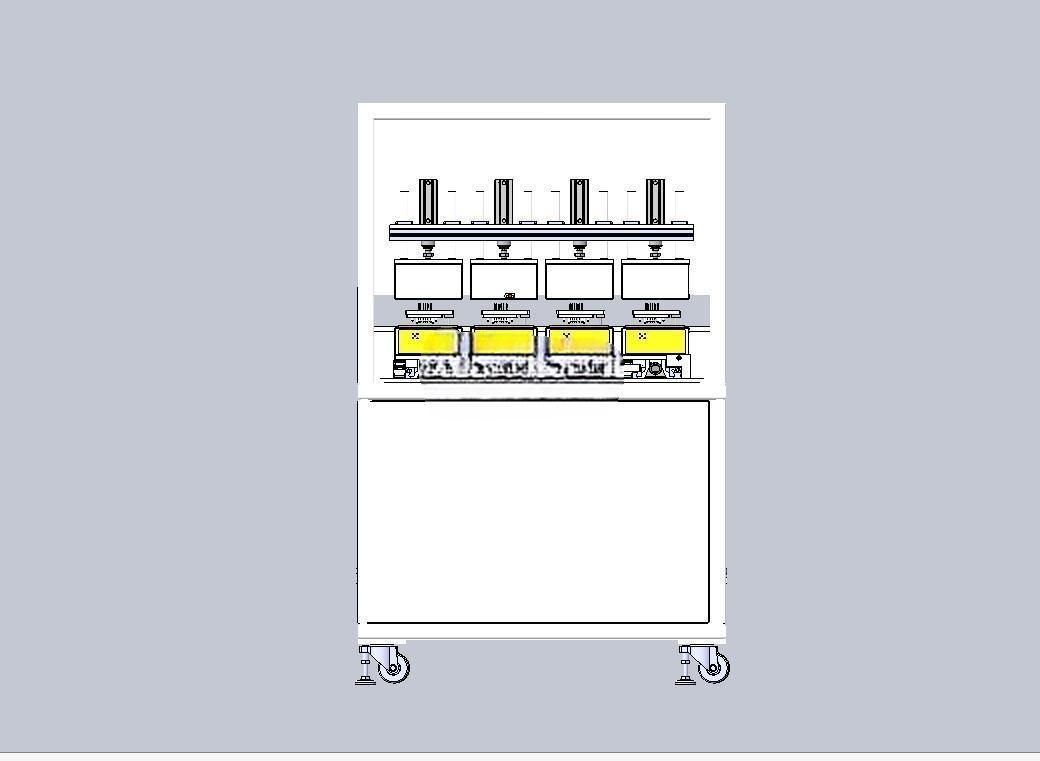

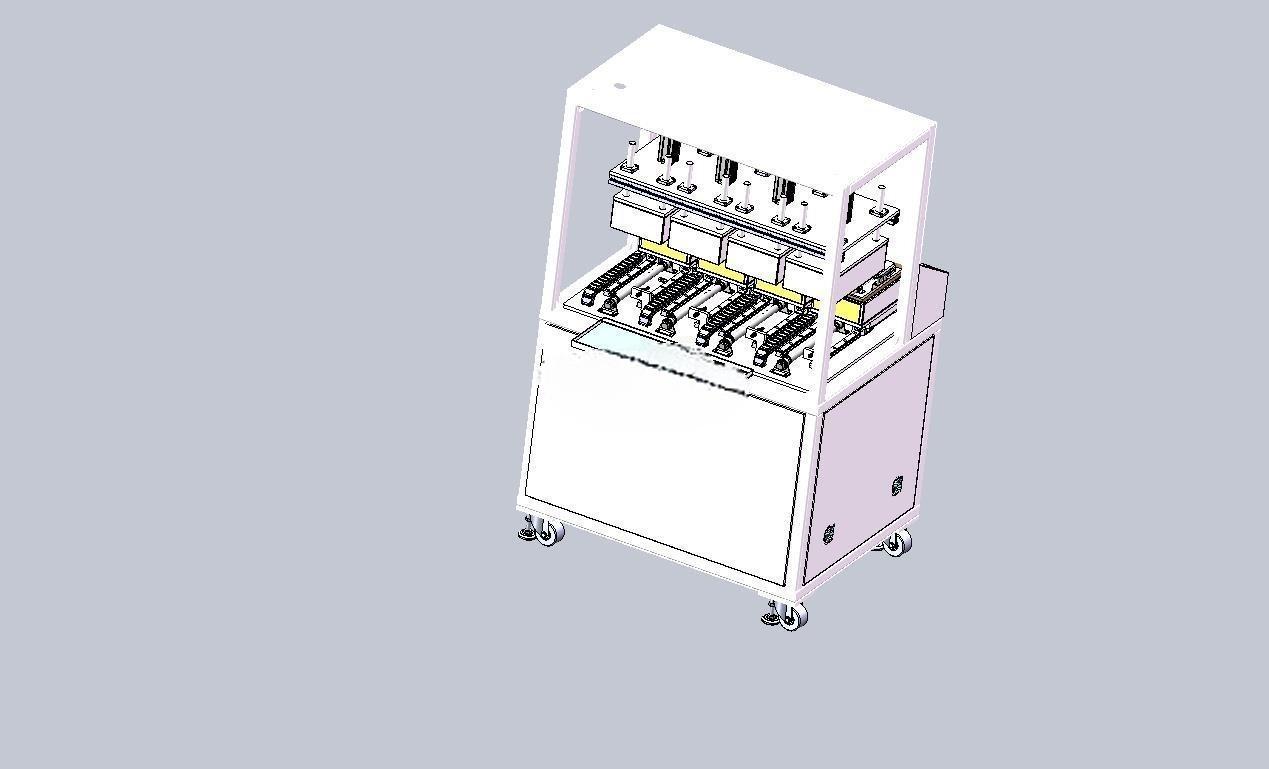

　　设备上层为测试执行腔体，采用半开放框架搭配透明防护围挡，既可以观察内部针模下压的运行状态，也能避免操作人员误触运动部件造成安全隐患；中层为多工位并行测试载台，可同时放置四块待测PCB主板，载台设置了精准的定位销与仿形治具槽，放入主板时可快速完成定位，无需反复调整位置，大幅降低操作人员的上料辅助时间。测试执行单元采用气缸驱动上针模垂直下压的结构，针模上的测试探针按照主板测试点的坐标位置精准排布，探针选用硬质镀金材质，既保证接触电阻稳定在测试要求范围内，也具备足够的耐磨性能，可承受数万次下压接触不出现针尖磨损变形。

　　操作逻辑上采用双手启动按钮的安全设计，必须操作人员双手同时按下两侧启动按钮设备才会执行下压动作，从根源上避免单按钮误触导致的压手风险；气缸下压行程设置了硬限位与到位传感器双重校验，当针模下行到设定位置后，传感器触发信号接通测试回路，开始对主板的电压、电流参数以及射频通讯性能进行逐项检测，测试过程中通过FPC软排线连接待测主板与外置LCD显示模块，实时显示当前测试项的参数数值，若某一项参数超出阈值范围，设备会即时给出异常提示，方便操作人员快速筛出不良品。

　　设备下部为封闭柜体，内部集成了气源处理组件、IO控制模块、测试信号处理板卡等电气元件，柜体侧面开设散热通风孔，保证长时间连续运行时内部元件的工作温度处于合理区间；柜体正面设置可开启检修门，方便后期维护时更换探针、调整气路压力或者排查线路故障。从安装边界来看，设备整体占地面积控制在0.8平方米以内，高度不超过1.6米，不需要额外做地基固定，直接放置在平整的车间地面即可投入使用，气源接口采用行业通用的快插接头，接入工厂常规0.5-0.7MPa压缩气源即可运行，供电采用普通220V工业交流电源，不需要额外配置特殊供电回路，适配绝大多数3C组装车间的现有配套条件。

　　在结构设计细节上，针模部分采用快拆式安装结构，当需要切换不同型号主板的测试任务时，只需要更换对应载台治具与上针模组件，不需要对设备主体框架和电控部分做大规模改动，换型时间可控制在15分钟以内，能适配小批量多批次的3C主板生产测试需求；下压气缸配置了可调速节流阀，可根据实际测试需求调整下压和回升的速度，避免下行速度过快撞弯探针或者速度过慢拉长测试节拍。测试回路的接线全部采用屏蔽线布设，减少车间内其他设备的电磁干扰对射频测试结果的影响，保证测试数据的重复性和可靠性，避免误判将合格主板筛除或者不良品流入下一道工序。
