车门外挡水条半自动冲切加工设备结构

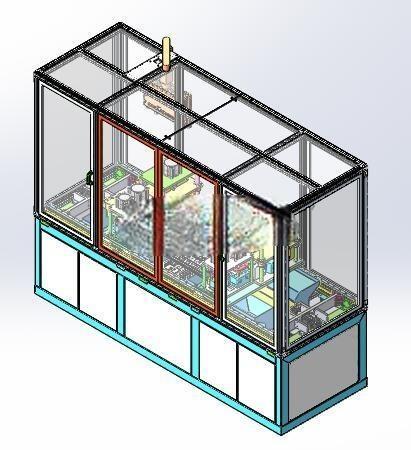

　　这款设备主要面向汽车车门密封配件的生产工序，针对车门外挡水条这类长条型橡塑密封件的定长冲切作业设计，适配汽车零部件生产车间的小批量多批次加工场景，可在车门密封条分装线旁就近布置，替代传统人工单工位冲切的作业模式，降低操作人员的重复劳动强度，同时规避人工定位带来的长度误差、切口不齐等质量问题。设备采用框架式封闭机身结构，下部为型材焊接的柜体基座，预留电箱安装舱位，柜体底部设置可调支撑脚，可适配车间不同平整度的地面安装需求，基座上平面作为工装安装基准面，平面度加工公差控制在0.1mm/m范围内，保证上部运动机构的安装精度。

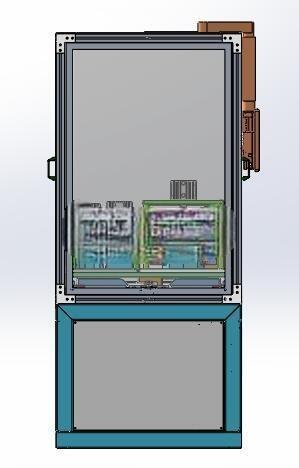

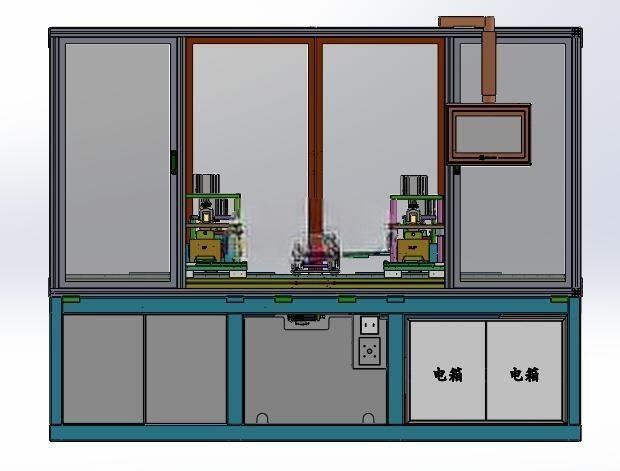

　　上部作业区域设置透明防护围挡，既可以观察内部冲切作业状态，也能防止冲切过程中碎屑飞溅，同时满足车间设备安全防护的规范要求，操作侧预留上下料开口，操作人员可从正面完成待加工工件的放置与成品取出动作，设备右侧外挂人机操作界面，可进行参数设置、作业状态监控与手动调试操作。设备核心功能围绕双工位同步冲切与自动定长展开，设计阶段考虑到挡水条产品的截面特性，配置四组冲切工装，可同时完成两件产品的冲切作业，工装采用快换式安装结构，适配不同规格挡水条的冲切需求，更换工装时无需重新校准整体传动基准，仅需调整对应工装的定位块位置即可完成换型。

　　产品夹紧装置采用气动驱动模式，夹紧块接触面包覆软质防滑材料，避免夹紧过程中损伤挡水条表面的橡塑涂层，夹紧力可通过调压阀根据产品材质特性灵活调整，防止出现夹痕或者夹紧力不足导致冲切移位的问题。传动部分采用滑台丝杆传动结构，伺服电机驱动丝杆带动定长拖板移动，拖板上设置工件夹持定位机构，可根据设定的长度参数自动移动到对应冲切位置，定位重复精度可控制在±0.2mm范围内，满足挡水条产品的长度公差要求。

　　设备的作业逻辑为：操作人员将待加工挡水条放置到定位工位后，感应装置检测到工件就位，自动触发夹紧装置固定工件，系统根据预设的产品长度参数计算滑台移动距离，驱动滑台带动工件移动到指定冲切位置，随后触发冲切工装完成裁切动作，裁切完成后夹紧装置松开，操作人员即可取出成品，整个作业流程除上下料外无需人工干预，相比纯人工冲切模式可提升一倍以上的作业效率。设计过程中充分考虑了设备的安装边界，整体设备的宽度控制在两米范围内，深度控制在一米二以内，高度不超过一米八，无需额外开挖地基，仅需平整地面即可放置安装，外接气源压力要求0.5-0.7MPa，电源接入常规三相工业用电即可满足使用需求，无需额外配置特殊的动力配套设施。冲切工装的冲裁间隙根据挡水条的橡塑材质特性做了适配调整，保证切口平整无毛刺，无需后续二次修边处理，设备内部预留废料收集通道，冲切产生的边角料可通过通道落入下部的废料收集盒，便于定期清理，维护时仅需打开下部柜体的检修门即可完成电气元件、传动部件的日常检查与润滑保养，上部防护围挡采用可拆卸式设计，需要更换工装或者检修内部机构时可快速拆除围挡，留出足够的操作空间。
