可调长度手动裁切设备结构设计

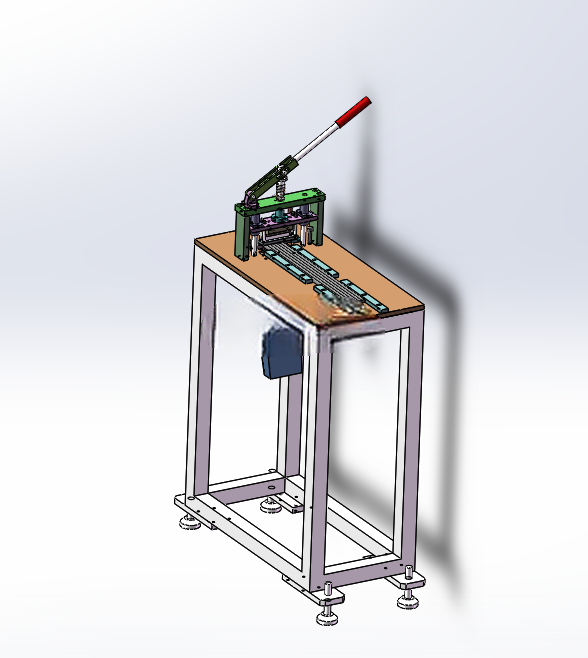

　　在小批量多规格的软质条料、薄型片材加工场景里，全自动裁切设备往往存在换型调试耗时、小订单生产成本偏高的问题，这款手动裁切设备正是针对这类零散加工、实验室打样、小作坊生产场景开发的实用型工装，不需要接入气源、电源，仅依靠人工施力即可完成裁切动作，对生产场地的配套条件要求极低，哪怕是没有工业动力接入的临时加工点位也能快速部署使用。设备整体采用框架式立式结构，底部为方管焊接成型的框型机架，机架中部预留敞口式落料空间，裁切完成的物料可直接从该空间落入下方收集容器，不需要额外设置出料转接结构，减少了物料卡滞的风险。

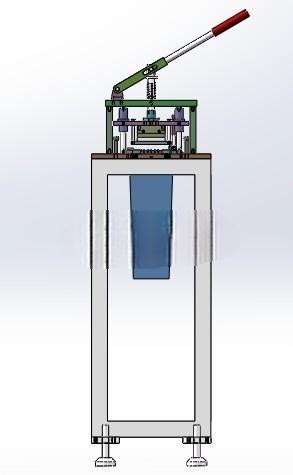

　　机架上部为裁切执行与动力输入模块，操作手柄采用杠杆式增力结构，手柄末端套有防滑绝缘握套，操作人员站立作业时可自然握持，通过杠杆放大手部施加的压力，降低长时间操作的劳动强度，杠杆支点处设置复位压簧，完成一次裁切动作后手柄可自动回弹至初始位置，不需要人工手动抬升复位，提升连续作业的操作效率。设备的裁切长度调节结构设置在放料区域侧方，通过可滑移的定位挡块实现裁切长度的限定，挡块采用快锁式紧固结构，松开锁扣即可沿导杆滑动调整位置，调整范围覆盖常规小规格条料的常用裁切长度，可同时容纳最多6条并排物料同步完成裁切，单次操作即可完成多根物料的定长切断，相比单根裁切的手动工具作业效率提升数倍，放料区域设置有导向槽，物料推送过程中不会出现偏移歪斜，保证裁切端面的垂直度，避免出现斜口、毛刺超差的问题。

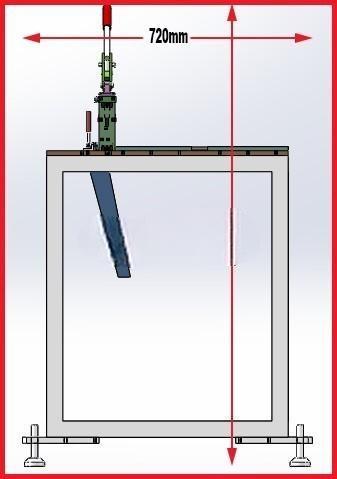

　　裁切执行组件采用上切式动刀配合下固定刀的结构，动刀与压料块联动，下压手柄时压料块首先接触待裁切物料，将物料牢牢压紧在刀台面上后动刀才开始下行完成裁切，避免裁切过程中物料移位导致的尺寸偏差，动刀与定刀的间隙可通过侧边的调节螺钉进行微调，针对不同厚度、不同材质的物料可调整至合适间隙，保证裁切断面平整无拉扯毛边。从安装边界来看，设备整体占地面积不足0.5平方米，底部四个支撑脚可通过调节螺栓调整水平度，不需要在地面打膨胀螺栓固定，放置在常规工作台面或者平整地面即可稳定作业，整体高度适配成年人站立操作的舒适高度，作业时不需要弯腰或者抬臂，符合人机工程学设计要求。

　　设计过程中优先考虑了设备的易维护性，所有铰接点位都采用可拆卸的销轴连接，长期使用出现磨损后可快速更换销轴或轴套，不需要整体更换结构件；裁切刀片采用标准紧固件安装，刀片磨损后可快速拆卸更换，不需要复杂的对刀调整操作，普通作业人员经过简单指引即可完成刀片更换与间隙调整作业。设备的结构组成逻辑清晰，分为放料定位、裁切执行、机架支撑三个独立模块，各模块之间通过螺栓连接，拆解运输时可拆分后打包，到达使用点位后仅需要拧紧连接螺栓即可投入使用，不需要复杂的组装调试流程。针对不同材质的裁切需求，该结构可通过更换不同刃口角度的刀片适配纸张、薄塑料片、软橡胶条、小型铝型材条等多种物料的裁切作业，不需要对整体结构做大幅改动，具备一定的通用适配能力，在小批量生产、门店现场加工、教学实训等场景下都能发挥实用价值。
