半自动组装生产线设备结构设计方案

　　这套半自动组装线的设计，核心是平衡中小批量装配场景下的人力投入与产出效率，适配多品类小批量零部件的组装工序，常见于消费电子配件、小型五金组件、汽车小零部件的装配车间，相比全自动产线投入成本更低，换型调整周期更短，相比纯人工装配又能通过工位定位、工装辅助大幅降低人工操作的误差率，单条线体可覆盖上料、定位、压装、检测、下料多个核心工序段。

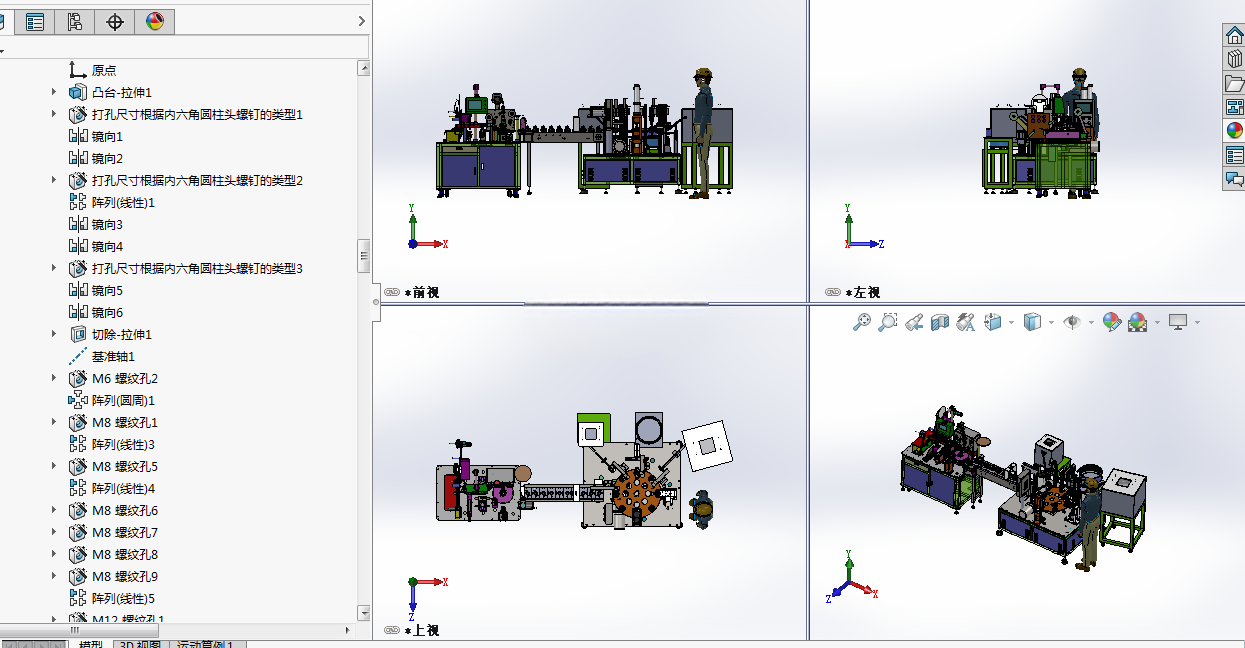

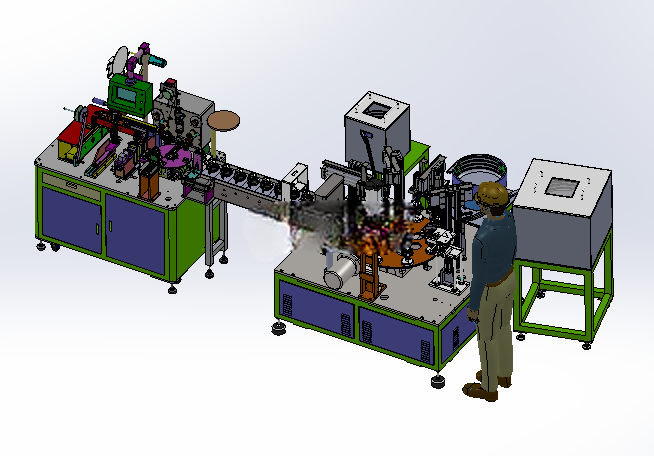

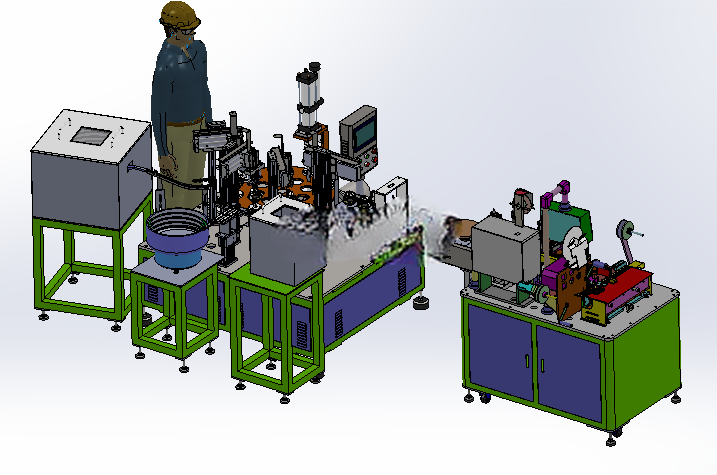

　　从工位排布逻辑来看，线体采用环形转盘加直段输送的组合布局，直段输送段衔接前端人工上料工位与转盘装配工位，操作人员仅需在固定上料位将待装工件放置于定位载具内，载具随输送线进入转盘区域后，转盘通过间歇分度机构将工件依次送至各个装配工位，每个工位对应单一装配动作，包括振动盘自动上料小零件、机构自动压装、视觉或传感器检测装配到位情况，最后完成组装的工件随输送线送至下料位，人工取走成品即可，整个流程中操作人员仅需完成上下料动作，无需参与精度要求高的压装、对位工序，单名操作人员可同时兼顾1-2条同类型线体的上下料工作，大幅降低重复操作带来的疲劳误差。

　　设计过程中优先考虑了工位的可拓展性，转盘周边的安装位预留了标准安装孔位与气动、电气接口，后续若需增加装配工序，仅需在预留工位加装对应执行机构即可，无需对整体机架、输送结构做大规模改动；机架主体采用标准铝型材搭配钣金封板制作，底部安装可调脚杯与脚轮，既可以在设备就位后通过脚杯调平保证设备运行稳定性，也可在车间布局调整时通过脚轮短距离移动设备，无需额外调用吊装设备。

　　各功能模块的设计充分考虑了维护便利性，振动盘上料机构独立安装于单独的支架上，与主设备机架之间做了隔振处理，避免振动盘的持续振动影响主设备上压装、检测机构的精度；输送线的载具设计为快拆结构，更换不同产品生产时，仅需更换对应载具、调整各工位的执行机构行程参数即可完成换型，换型时间可控制在30分钟以内，适配多品种小批量的生产需求。

　　设备的安全防护设计覆盖了操作位与机构运行区域，人工操作的上下料位设置了安全光栅，当操作人员肢体伸入设备运行区域时，设备会自动暂停运行，避免机械伤害；转盘及各个运动机构外侧设置了透明亚克力防护门，日常运行时防护门关闭，既可以观察内部机构运行状态，也能防止装配过程中小零件飞出、机构运动误触碰带来的安全风险，防护门设置了安全联锁开关，防护门打开时设备无法启动自动运行模式，仅能在手动模式下低速调试机构。

　　从安装边界来看，整套设备的占地尺寸控制在长4.5米、宽2.2米、高1.8米范围内，对车间层高无特殊要求，常规标准厂房即可安装，设备总进气压力要求0.5-0.7MPa，供电采用常规220V单相交流电即可满足运行需求，无需额外配置专用工业供电线路，车间部署门槛较低。

　　结构细节上，所有运动副均采用标准直线导轨、滚珠轴承等通用零部件，后期维护更换时无需定制特殊配件，降低设备全生命周期的维护成本；各个执行机构的行程均设置了硬限位与软限位双重保护，避免机构超程运行造成的设备损坏；废料收集槽集成在机架下部，装配过程中产生的边角料、不合格品可直接落入收集槽，定期清理即可，无需额外在设备周边布置废料收集装置。

　　这套线体的设计没有盲目追求全自动化，而是结合实际生产场景中人工成本、产品换型频率、装配精度要求做了平衡，对于年产能在10-50万套的小型零部件装配场景，这类半自动线体的投入产出比要远高于全自动专线，也比纯人工装配的质量稳定性更有保障，是中小制造企业装配环节升级的适配性方案。
