在线式水平自动送料打孔加工设备

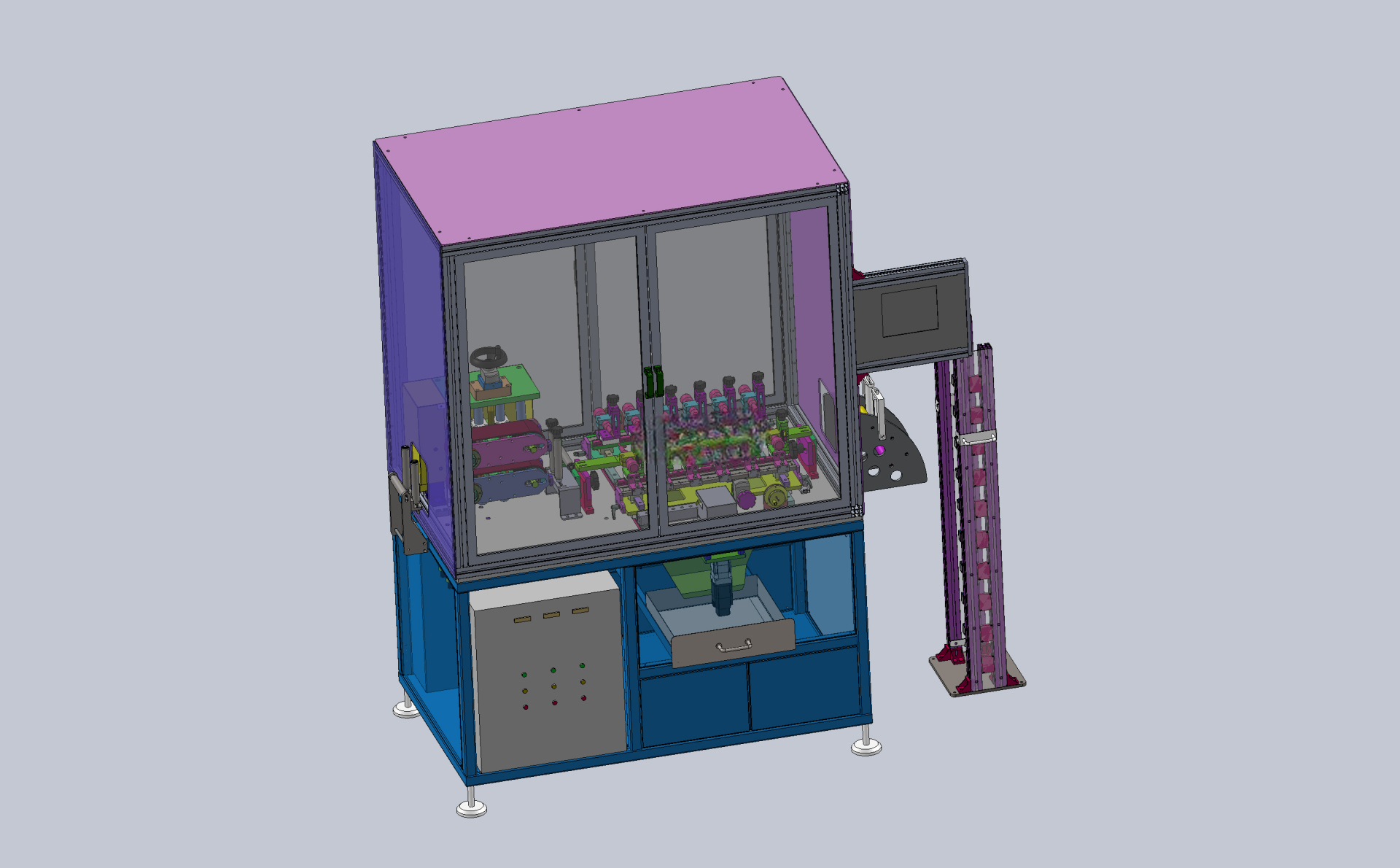

　　在3C电子小五金、汽配小冲压件、型材切段件的连续量产加工场景里，单工序人工上下料的台钻加工模式，始终面临装夹定位偏差大、进给力度不稳定、单件加工节拍波动大、操作人员劳动强度高的痛点，这类水平布局的在线打孔设备，正是针对长条形、需单侧水平钻孔的工件加工需求开发的连线式加工单元，可直接嵌入前段裁切、后段倒角检测的产线链路中，无需额外转序搬运。设备整体采用柜式机架承载结构，底部配置可调式减震脚杯，安装时可根据车间地面平整度调节水平，机架主体采用方通焊接后去应力处理，上半部分设置带透明观察窗的安全防护舱，避免钻孔过程中切屑飞溅、冷却液雾化扩散到作业区域，防护舱侧面预留工件进出的过料通道，可对接前段牵引送料机构的出料端，实现工件的连续送入。

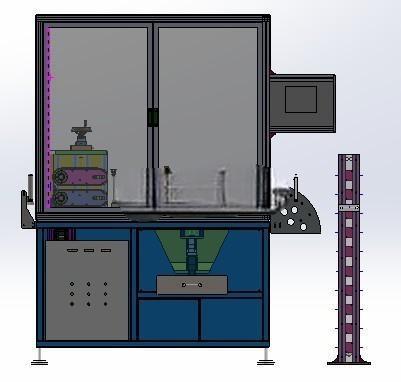

　　设备前部设置操作按钮面板与状态指示灯，侧方伸出的悬臂支架安装人机交互界面，操作人员可在设备侧方完成参数调整、状态监控，无需探身到加工区域内部，符合安全作业的人机工程要求。核心加工单元采用气钻作为钻孔执行元件，相比电钻主轴，气钻具备过载自打滑、转速适配性强、进给推力易调控的特点，针对薄件、小直径孔加工时不易出现钻头崩断、孔口毛刺过大的问题；打孔工装安装在进给滑台上，滑台采用直线导轨导向，由气缸驱动实现往复进给运动，进给行程可通过调整气缸限位块位置适配不同孔深的加工需求，工装定位面根据待加工工件的截面外形做仿形设计，工件送入后可自动完成定位夹紧，无需人工额外锁紧，钻孔完成后工装自动松开，工件由牵引机构带出加工位，下一件待加工工件同步送入，实现连续化加工循环。

　　设备下半部分的柜体内部预留了气动元件安装位、电气控制元件安装腔，气路管线采用线槽规整排布，每个电磁阀对应一路执行元件的控制，维护时可快速排查气路故障；电气部分采用接线端子排分路布线，强电弱电分离排布，避免信号干扰。机架侧方伸出的立柱式安装位可适配加装工件到位检测传感器、钻孔深度检测模块，当工件未到位、钻头磨损超差时设备可自动停机报警，避免批量废件产生。从安装边界来看，设备整体占地宽度适配常规车间1.2米宽的设备安装通道，长度方向预留了前后各0.5米的维护操作空间，无需额外开挖地基，放置在硬化水平地面上调整脚杯即可完成安装调试，对接产线时仅需调整过料口高度与前段送料机构、后段出料机构的高度差即可完成连线。在功能设计上，该设备摒弃了复杂的多轴联动结构，所有动作逻辑均围绕水平钻孔的单工序需求做简化，没有冗余的功能结构，一方面降低了设备的制造成本，另一方面也减少了故障点，日常维护仅需定期检查导轨润滑情况、气钻夹头锁紧状态、气管密封件老化情况即可，适合加工节拍稳定、批量大的单工序钻孔加工场景，相比人工台钻加工，单孔加工的位置度偏差可控制在0.1mm以内，加工效率可提升3倍以上，同时可避免操作人员近距离接触钻削主轴带来的安全风险。

　　针对不同材质的工件加工，仅需更换对应材质的钻头、调整气钻的进给气压与转速参数即可适配，无需对设备主体结构做改动，工装部分采用快换式安装设计，更换不同规格工件的加工工装仅需松开锁紧手柄即可完成拆装，换型时间可控制在10分钟以内，适配多品种小批量的柔性加工需求。设备的切屑收集采用斜面导料结构，钻孔产生的切屑顺着工装下方的斜面滑入设备前部的抽拉式切屑抽屉，清理时仅需抽出抽屉倒出切屑即可，无需打开防护舱内部清理，降低了日常清理的工作量。冷却系统采用微量雾化冷却，喷嘴对准钻孔位置，在钻头切削时喷出雾化切削液，既可以降低钻头温度延长使用寿命，也不会产生大量废液，切屑上附带的切削液量少，后续工件清理更便捷。
