波纹管自动组装作业设备结构设计

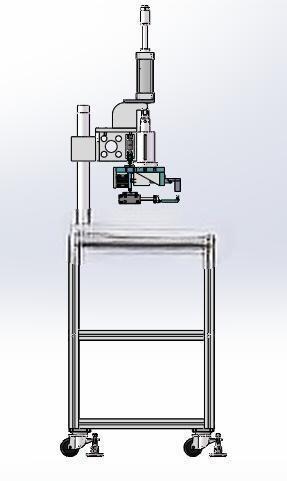

　　在流体管路配件的批量生产环节，波纹管类零件因自身具备可弯折、补偿位移、密封缓冲的特性，被广泛应用在卫浴、汽车管路、气动液压回路、暖通管线等产品的装配流程中，这类零件的组装长期存在定位偏差、压装力度不均、人工操作效率低的痛点，这款自动组装设备正是针对波纹管与对接接头的压装装配工序开发，适配中小规格金属及塑料波纹管的批量组装作业。设备整体采用落地式机架结构，主体框架选用工业铝型材搭建，兼顾结构刚性与组装调试的便捷性，底部配置可调脚杯与万向脚轮组合，既可以在生产车间内灵活转线移动，也能在工位固定后通过脚杯调平，抵消地面不平整带来的机架晃动问题，机架整体高度适配人工站立操作的人机工程学要求，操作台面高度设置在操作人员手肘自然下垂的作业区间，减少长时间上下料的肢体疲劳。

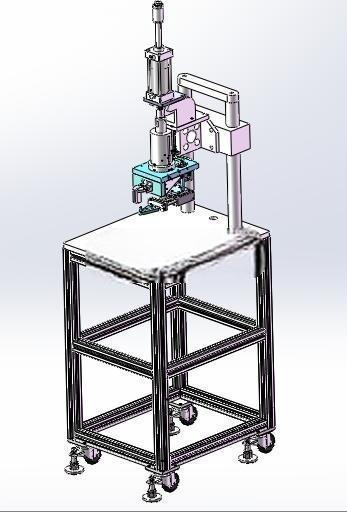

　　设备上部的执行模组采用立柱式悬臂布局，压装执行元件选用标准气缸提供压装动力，气缸输出端配置压力可调的压头结构，可根据不同材质波纹管的承压阈值调整压装行程与输出压力，避免压装力过大导致波纹管变形、或是压力不足造成装配后松脱泄漏的问题。工装部分专门设计了波纹管定位销结构，人工将待组装的波纹管半成品放置到工装位后，定位销会先对波纹管的端部接口进行预定位，限制波纹管的径向窜动与周向转动，待工件放置到位后，工装自带的夹紧机构会自动抱紧波纹管外壁，抵消压装过程中产生的轴向反力，避免工件移位。

　　整套设备的动作逻辑遵循工序优先级设置，人工放件完成后触发启动信号，夹紧机构先动作锁定工件位置，随后压装气缸下行，将对接接头压入波纹管的指定装配位置，压装到位后气缸保压短暂时间再回程，夹紧机构松开，操作人员即可取出装配完成的成品，整个动作循环无需人工干预压装过程，仅需完成上下料操作，相比纯人工手动压装的作业模式，既可以保证每一件产品的压装深度一致，也能避免人工操作时压头偏斜造成的零件报废。从安装边界来看，设备的占地尺寸适配常规流水线工位的排布要求，无需额外做地基固定，仅需接入工厂常规压缩空气气源即可运行，不需要复杂的液压站配套设施，气路管线全部内置在铝型材机架的槽道内部，外观整洁且避免管线外露造成的作业安全隐患。

　　悬臂部分的执行模组预留了位置调整空间，可通过更换不同规格的定位工装与压头，适配一定尺寸范围内不同规格波纹管的组装需求，不需要对设备主体结构做大规模改动，即可快速切换生产的产品型号，适配多品种小批量的波纹管生产装配场景。在结构设计过程中，重点考量了压装过程的受力传递路径，压装气缸的安装座与立柱之间设置了加强筋结构，避免长期压装作业造成悬臂变形，工装安装板与机架台面之间采用定位销锁紧，保证工装位置的重复精度，减少长期运行后的位置偏移。设备的操作区域没有设置多余的突出结构，上下料空间预留充足，操作人员放置工件时不会与设备结构发生干涉，压装作业区域的外围可根据需求加装安全光栅，避免操作人员误伸入作业区造成安全事故。
