大型音响RF信号自动化测试设备结构设计

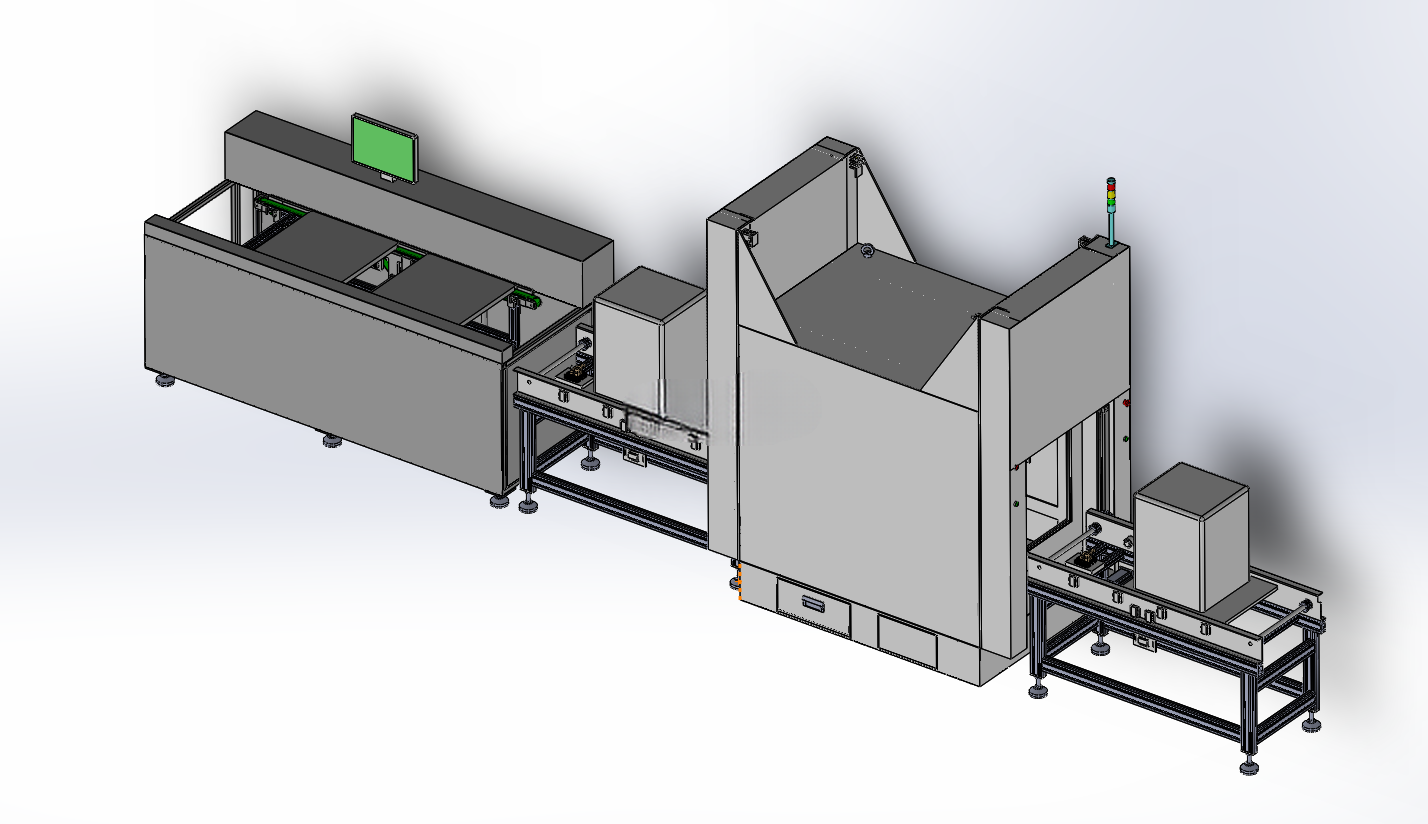

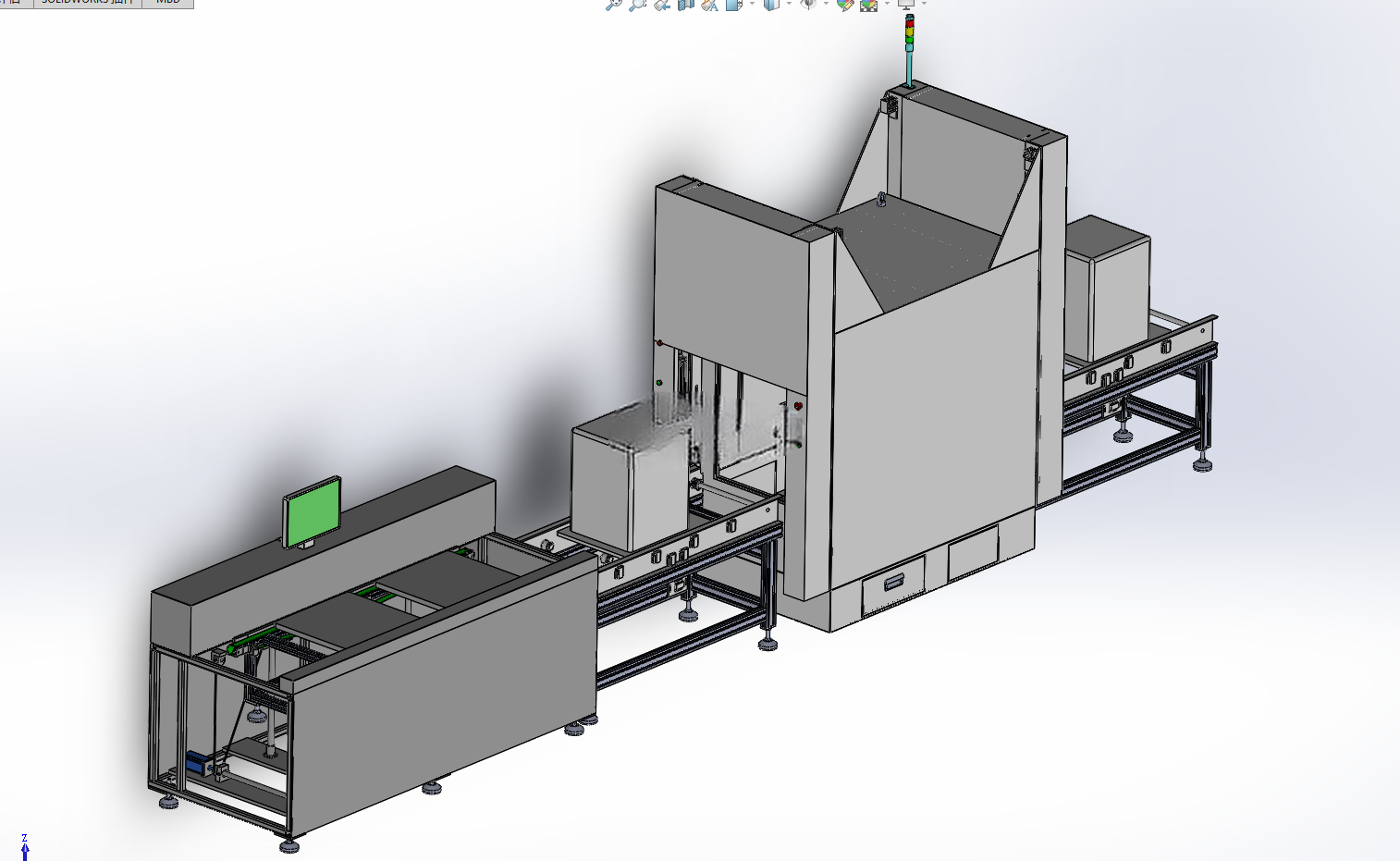

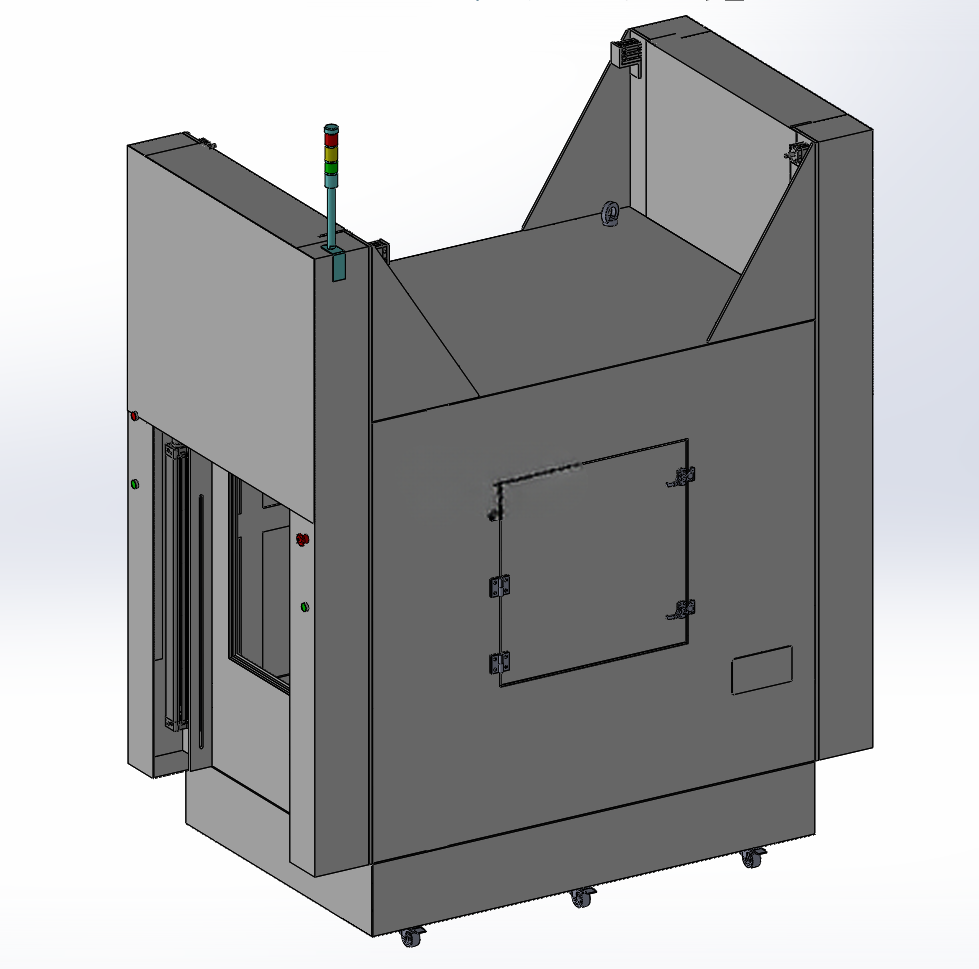

　　在消费电子声学产品的量产检测环节，大型落地式音响的射频信号一致性测试一直是产线效率提升的瓶颈，这类设备正是针对该场景开发的专用检测工装，区别于小型便携音响的桌面测试台，整套设备需要兼顾大尺寸工件的上下料便利性、测试过程的信号屏蔽要求、以及连续作业的运行稳定性。从结构布局来看，设备采用双侧立板加中部测试腔体的框架形式，整体安装边界预留了底部脚轮的调节空间，设备底部配置可调脚轮与支撑脚，既满足车间内转线移动的需求，也能在固定工位调平后抵消地面不平带来的框架形变，避免腔体密封间隙变化影响射频屏蔽效果。左侧设置的自动开合防护门配套直线导轨传动结构，门体周边铺设导电密封胶条，关门后可与测试腔体形成连续的导电闭合面，隔绝外界电磁信号对测试结果的干扰，门体上预留的观察窗采用夹金属网的屏蔽玻璃，既方便操作人员观察内部工件状态，也不会破坏屏蔽效能。设备顶部安装的三色警示灯直接接入设备控制回路，可直观反馈设备运行、待料、故障三种状态，无需操作人员凑近查看HMI界面就能掌握工位状态，适配产线多设备并行管理的巡检需求。

　　设计阶段首先要匹配大型音响的工件尺寸，腔体内部的夹具安装位预留了足够的调节行程，可适配不同高度、宽度的落地音响产品，夹具采用快换式结构设计，更换不同产品型号时仅需更换定位块即可完成切换，无需重新调整整个输送线的位置，大幅缩短换型调试时间。中部的输送结构采用平顶链输送形式，输送面高度匹配车间总装线的出料高度，待测试音响从总装线流出后可直接进入设备进料端，无需额外的转运动作，减少工件搬运过程中的磕碰风险。设备侧方开设的维护门采用快拆式门锁结构，内部预留了测试仪器、控制元件的安装空间，维护人员打开侧门即可完成接线调试、元件更换等操作，无需拆解设备主体框架，降低后期维护的时间成本。

　　从功能实现逻辑来看，工件通过输送线进入测试腔体后，定位机构会自动将工件顶升至测试位，对接射频测试接头，随后防护门自动关闭，启动测试程序，整个测试过程无需人工干预，测试完成后防护门自动打开，输送线将合格工件流转至下一个工位，不合格工件则会被拦截在出料端等待人工复检。整套设备的自动化程度较高，可直接接入产线MES系统，上传每台产品的测试数据，实现产品质量的全流程追溯。框架结构采用方管焊接后整体去应力处理，避免长期使用出现框架变形，外封板采用冷轧钢板折弯成型，表面做喷塑处理，兼顾外观平整度与耐磨性能，适合车间复杂的生产环境。设备顶部预留的吊环安装位，满足设备进场吊装的需求，无需额外焊接吊点，避免破坏框架的整体强度。在走线设计上，所有动力线与信号线分开布置在不同的走线槽内，减少动力线对射频测试信号的干扰，保证测试结果的稳定性与重复性，避免出现误判导致的合格产品被拦截、不合格产品流出的问题。
