纸条贴标作业专用自动化贴标设备

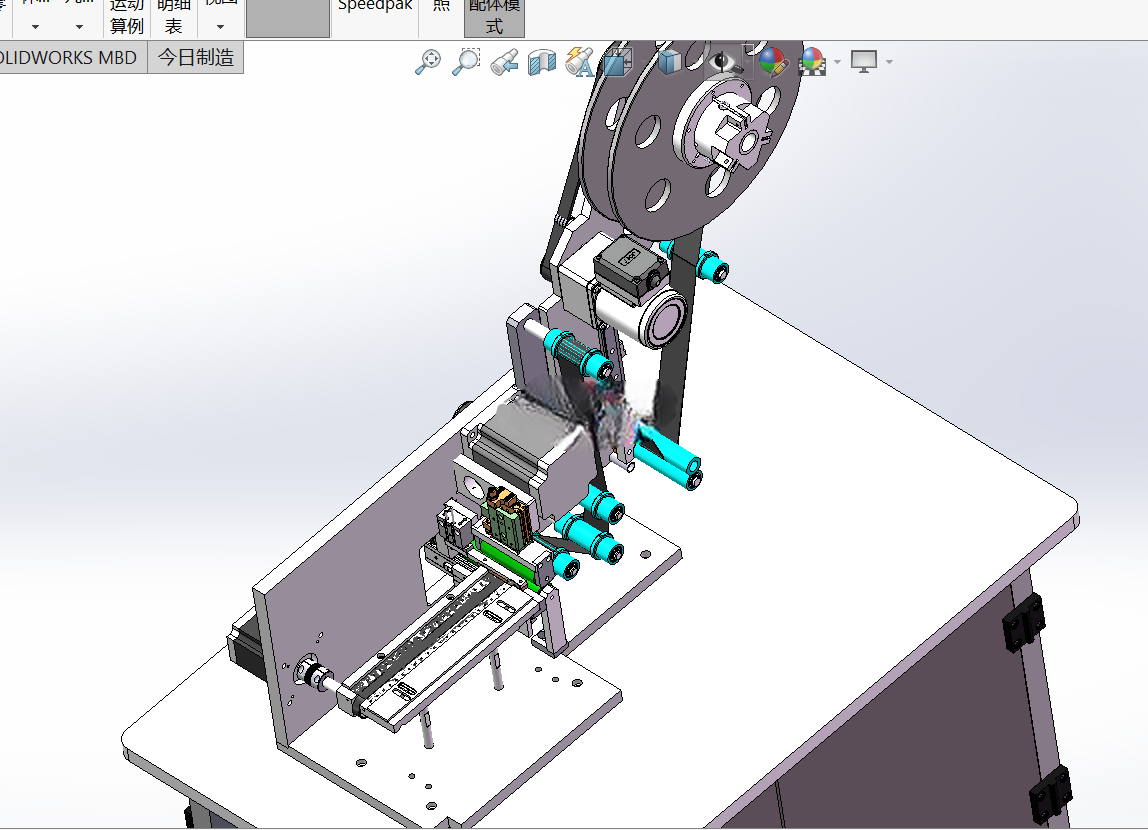

　　在小规格纸品、包装辅料、电子元器件编带等生产场景中，窄幅纸条类工件的标签贴附一直是容易出现贴附偏移、标签褶皱、底纸断带的工序环节，这款纸条贴标设备正是针对这类窄幅、轻薄工件的贴标需求开发的专用作业设备，区别于通用平面贴标机针对大尺寸箱体、板材的设计逻辑，整机从送标路径、压合力度到检测触发逻辑都做了针对性适配。设备下部采用方管焊接的一体式柜体机架，机架底部配置可调支撑脚轮，既可以在车间内灵活移位调整工位布局，调平后也能保证高速贴标作业时机身无明显晃动，柜体内部预留了驱动电机、电气控制元件的安装空间，双开门的结构设计方便后期维护时快速排查线路、更换易损传动件，柜体侧面预留的散热开孔可以避免长时间连续作业时柜内温度过高影响电气元件寿命。上部工作台面采用平整的不锈钢板材加工，作为贴标作业的安装基准面，所有执行机构都通过定位销和螺栓固定在台面上，保证各组件的同轴度和平行度公差控制在合理范围内。标签料卷安装在台面后侧的立式放卷轴上，放卷轴配置阻尼调节机构，可以根据标签底纸的厚度、材质调整张紧力，避免放卷速度过快导致标签松脱、或者张力过大扯断底纸，放卷支架上设置了多组导向辊，导向辊表面做了硬质阳极氧化处理，降低标签走带过程中的摩擦阻力，同时避免辊面粘胶导致标签走偏。

　　标签剥离组件采用锐角剥离板设计，当带标签的底纸绕过剥离板前端锐角时，由于标签面材自身挺度大于底纸弯折形变能力，标签会自动与底纸分离，剥离板的角度可以通过侧边的调节螺钉微调，适配不同厚度、不同粘性的标签材质，避免出现标签带底纸、或者标签提前脱落的问题。贴标压合机构位于剥离板前端，采用柔性压轮设计，压轮表面包覆硅胶层，可以根据纸条工件的厚度调整压合高度，保证标签贴附时压力均匀，不会压伤轻薄的纸条基材，同时压轮与送标机构做了同步传动设计，当传感器检测到待贴标纸条到达贴标位置时，驱动轮启动送标，压轮同步转动，保证标签送进速度与工件行进速度完全匹配，避免出现标签拉伸、贴附错位的问题。

　　驱动部分采用伺服电机搭配同步带传动，相比普通步进电机，伺服的响应速度更快，启停位置精度更高，适合小尺寸标签的高频次贴标作业，传动路径上设置了张力检测摆杆，当底纸张力出现波动时摆杆会实时偏移，反馈信号给控制系统调整送标速度，保证走带张力始终处于稳定区间。设备的检测组件包含标签到位检测和工件到位检测两组光电传感器，标签检测传感器用于识别标签之间的间隙，保证每次送标的标签长度一致，避免出现漏标、多标问题，工件检测传感器安装在贴标工位前端，当纸条工件输送到指定位置时才触发贴标动作，没有工件时设备处于待触发状态，减少空转损耗。

　　从安装边界来看，整机占地尺寸适配常规车间流水线的侧边安装需求，不需要对现有生产线做大规模改造，既可以作为独立工位单机使用，人工放置待贴标纸条完成作业，也可以对接前端的纸条分切机、后端的收料机构，组成全自动化的纸条加工贴标生产线。设计过程中针对纸条类工件轻薄、易移位的特点，特意在贴标工位设置了简易的侧边导向条，导向条的间距可以根据纸条宽度快速调整，保证工件行进过程中不会出现横向偏移，贴标位置的重复精度可以控制在±0.5mm以内，满足大多数纸品、辅料的贴标精度要求。日常维护方面，所有与标签、底纸接触的辊轴都采用快拆结构设计，不需要专用工具就可以拆下清理辊面残留的胶渍，放卷轴的料卷更换操作简单，一线操作人员经过简单培训就可以完成换卷、参数调整作业，降低设备的使用门槛。相比人工贴标，这款设备的贴标效率可以达到每分钟60-120件，具体速度根据标签尺寸、纸条长度调整，贴标一致性远高于人工作业，不会出现人工贴标常见的翘边、歪斜、褶皱问题，适合中小批量的纸条类产品贴标加工场景使用。
