PVC耐磨条全自动定长牵引裁切设备

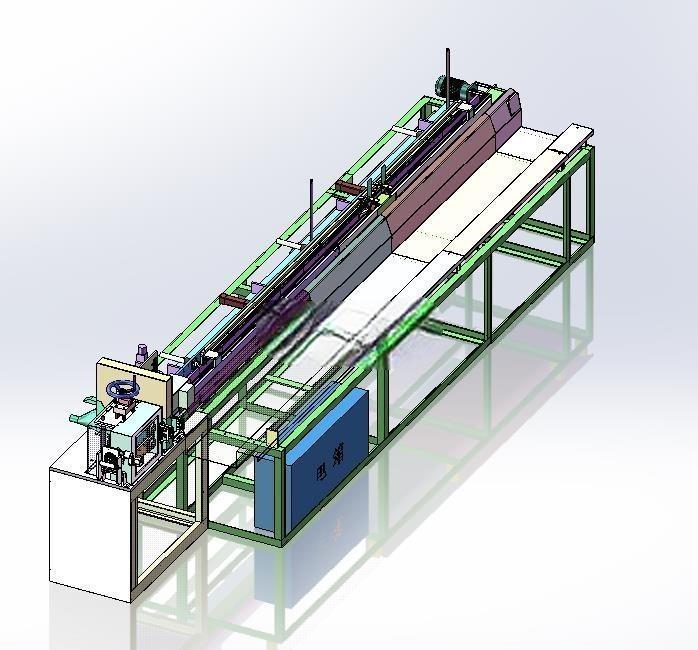

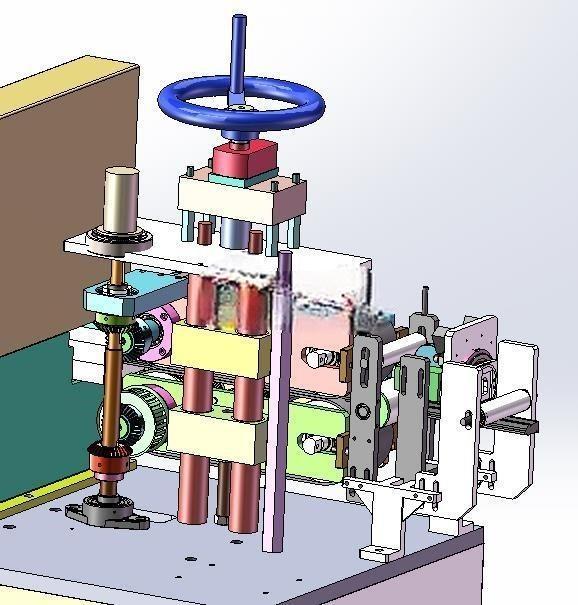

　　在PVC封边条、耐磨条这类长条型橡塑制品的后段加工工序里，定长裁切的精度、切口平整度以及连续送料的稳定性，直接决定了成品的合格率与后续装配适配度，这款设备正是针对该类物料的连续加工需求设计，替代传统人工送料+手动裁切的低效作业模式，适配挤出生产线后端的在线裁切工位，也可作为独立工位完成卷料的定长裁切下料。设备整体采用立式墙板安装结构，核心功能单元沿物料输送方向依次排布，输入端设置夹紧牵引机构，采用多组对压辊结构，辊面做滚花处理增大与PVC耐磨条表面的摩擦力，避免牵引过程中出现打滑导致的长度误差，牵引辊的间隙可通过顶部手轮调节，适配不同厚度规格的耐磨条加工，调节机构采用梯形丝杠传动，具备自锁特性，调整完成后不会因设备运行振动出现间隙偏移，保证牵引压力的一致性。

　　牵引单元旁集成编码器计数组件，编码器通过同步轮与牵引辊轴直连，实时采集牵引辊的转动圈数换算成物料输送长度，当累计输送长度达到预设值时，控制系统输出信号触发裁切机构动作，相比传统的机械定长结构，编码器计数的定长误差可控制在±0.5mm以内，且长度参数可直接在控制系统中调整，无需更换机械挡块，适配多规格小批量的生产需求。裁切机构采用直动式切刀结构，切刀安装在直线导轨滑块上，由气缸驱动完成快速冲切动作，切刀与物料接触面做镜面抛光处理，裁切PVC类软质橡塑材料时不会出现粘刀、毛边问题，裁切工位设置有物料导向槽，保证物料进入裁切位置时不会出现偏斜，避免切口出现斜角。

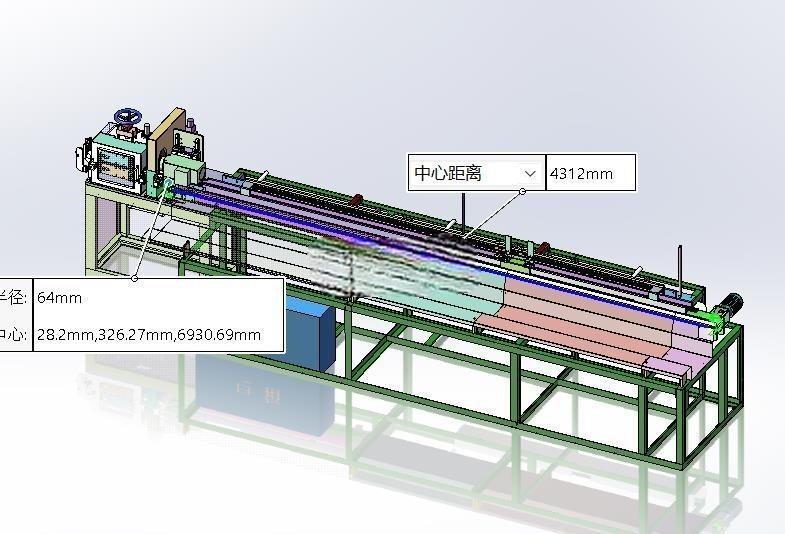

　　设备的输送单元采用平皮带输送结构，有效输送距离为4312mm，输送皮带宽度为90mm，皮带下方设置密集的承托钣金，避免长距离输送过程中皮带下垂导致的物料堆积，输送速度与牵引速度做同步匹配，裁切完成的成品可直接通过输送皮带送至下一工位或集料箱。从安装边界来看，设备整体采用一体式焊接机架，底部设置可调脚杯，可适应地面不平整的车间安装环境，设备的操作侧预留有足够的维护空间，牵引辊、切刀等易损件的更换无需拆解整体墙板，仅需松开对应紧固件即可完成拆装，日常维护效率较高。

　　设计过程中针对PVC耐磨条表面易划伤的问题，所有与物料接触的导向件均采用POM材质加工，避免金属件直接接触物料造成表面划痕，影响成品外观质量；牵引机构的传动侧设置有安全防护罩，将齿轮、同步带等传动部件完全封闭，避免生产过程中操作人员误触引发安全事故，同时也可减少车间粉尘进入传动部件，延长传动件的使用寿命。设备的动力布局采用分布式安装，牵引驱动电机安装在机架后侧，裁切气缸安装在裁切工位正上方，整体重心靠近机架中心位置，高速运行时的振动量较小，无需额外做地基固定即可稳定运行，适合中小型加工车间的工位布局调整。
