卧式双轴桨叶干燥机结构设计方案

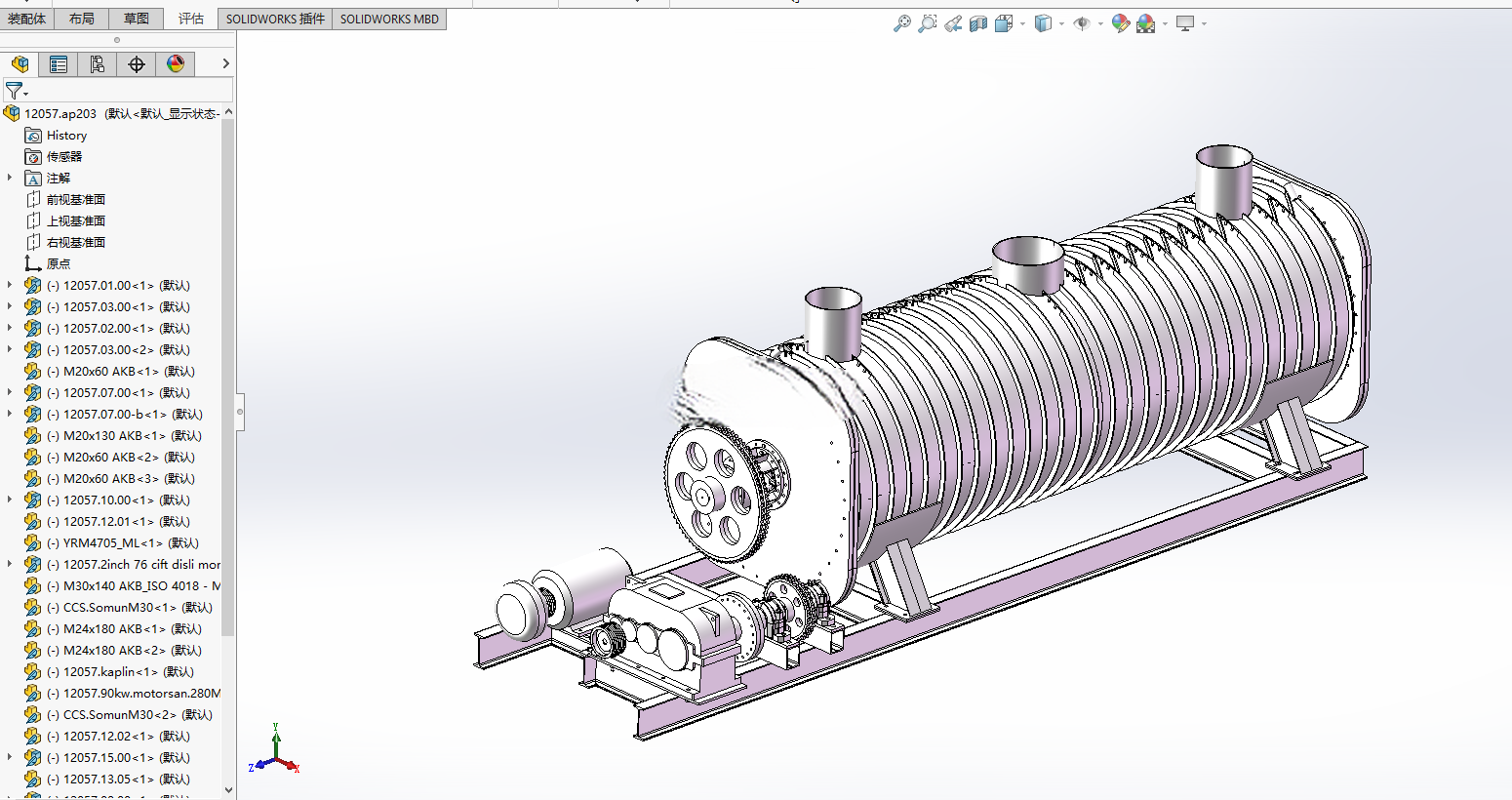

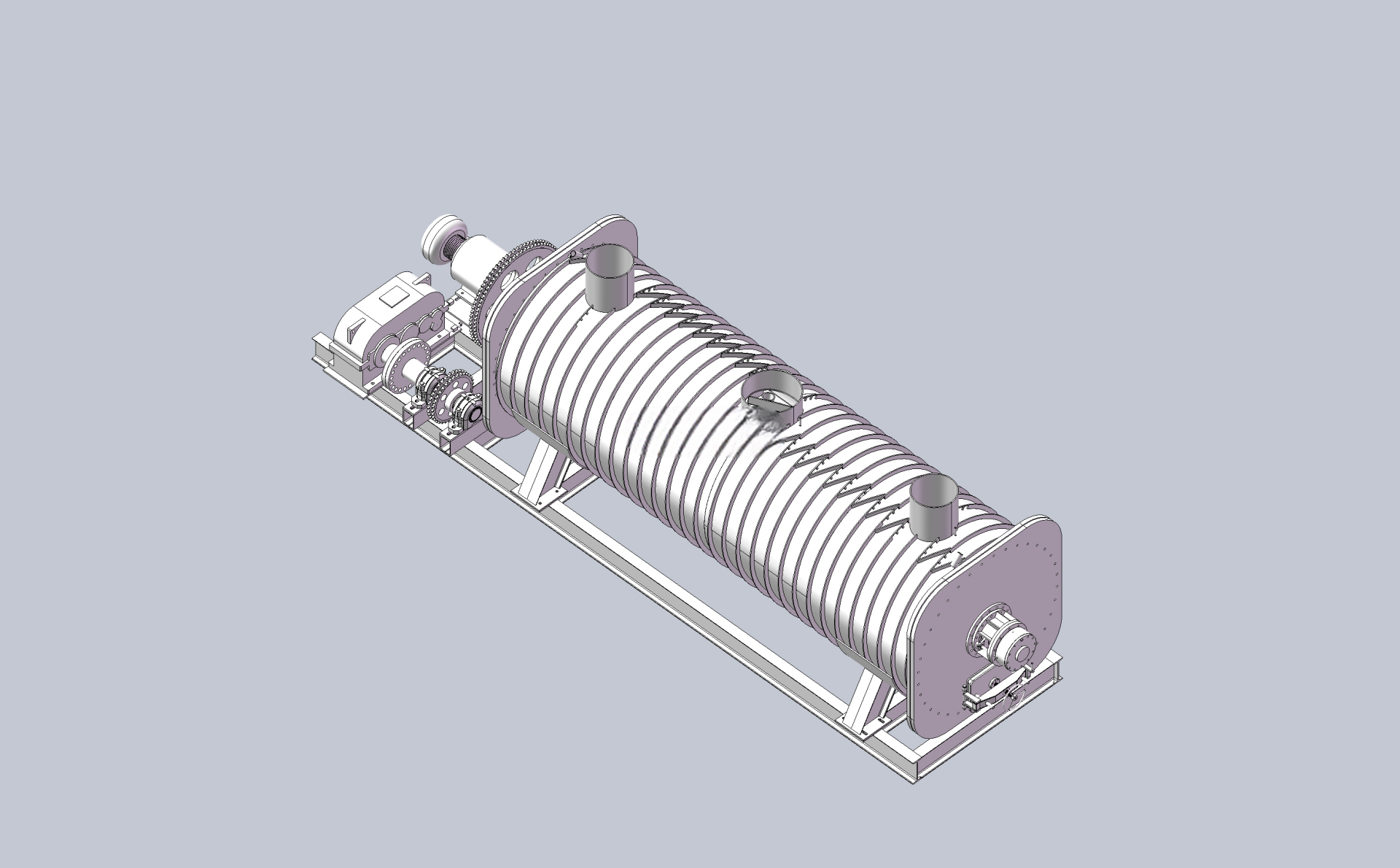

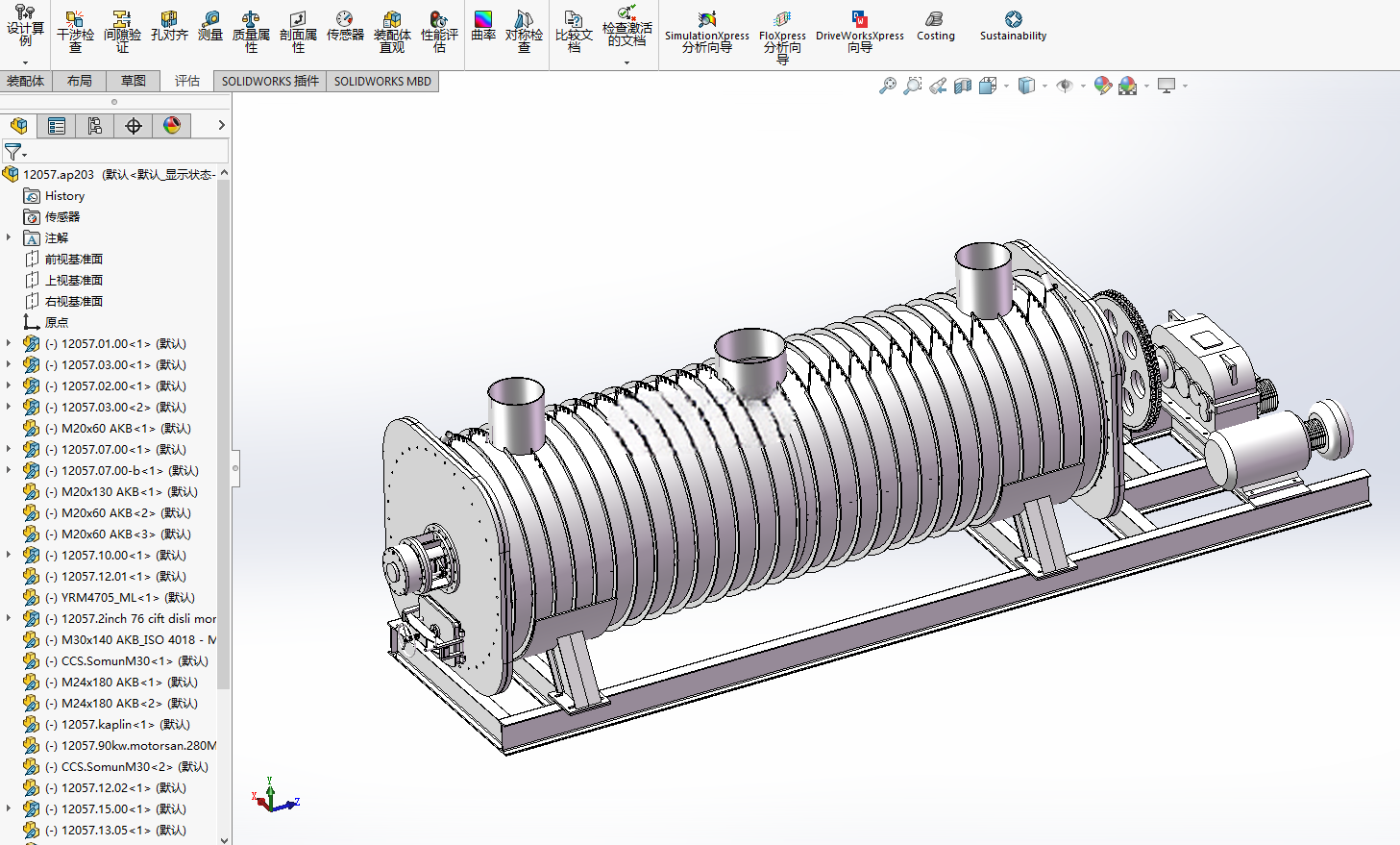

　　筒体部分采用带夹套的卧式圆筒结构，夹套内部可通入蒸汽、导热油或者热水作为热载体，热量通过筒体内壁与桨叶表面同时传递给物料，相比单纯依靠热风对流的干燥设备，热损失更小，热效率通常能达到传导干燥设备的较高水平，处理高湿高粘物料时也不会出现物料大面积粘壁的问题。设备内部设置两根平行布置的空心搅拌轴，轴上按照特定螺旋角度排布楔形空心桨叶，桨叶内部同样通入热载体，在搅拌过程中持续对物料进行加热，两根轴的转动方向相反，桨叶在转动过程中会持续对物料进行剪切、翻动、推送，既可以避免物料在局部堆积结块，又能让物料与热表面充分接触，保证干燥均匀度。在化工、环保、食品加工等涉及湿分物料处理的生产环节，连续式干燥设备的选型直接决定整条产线的能耗水平与处理效率，桨叶干燥机作为传导型低速搅拌干燥设备的典型代表，凭借热效率高、物料适应性广的特点，在膏状、颗粒状、粉状物料的干燥作业中应用占比逐年提升。这套三维结构完整还原了卧式桨叶干燥机的核心组成，从安装布局来看，设备整体采用撬装式底座设计，所有传动部件、筒体、支撑结构均集成在同一焊接机架上，现场安装时仅需完成地脚固定与进出口管路对接即可投入使用，大幅降低现场施工的装配工作量。

　　楔形桨叶的型线设计经过反复优化，转动时桨叶斜面会持续对接触的物料产生挤压与松弛作用，不断更新物料与换热面的接触层，同时桨叶的自清洁特性可以刮除粘附在轴体与筒壁上的物料，避免长期运行后结垢影响换热效率。筒体顶部设置多个排气口与进料口，可根据不同物料的处理量调整进料位置，干燥过程中产生的湿蒸汽通过顶部排气口接入尾气处理系统，避免粉尘外溢影响车间环境；筒体底部设置出料口，配合桨叶的轴向推送作用，物料在筒体内按照设定停留时间从进料端向出料端移动，停留时间可通过调整主轴转速与出料堰板高度进行调节，适配不同初始含水率、不同干燥要求的物料处理需求。

　　传动端采用减速电机与齿轮传动组合的驱动形式，电机输出的动力经过减速机减速增扭后，通过同步齿轮带动两根搅拌轴以设定转速反向转动，传动部件全部设置防护壳体，避免运行过程中物料粉尘进入传动间隙造成磨损，轴承座采用外置式设计，与筒体内部的高温高湿环境完全隔离，可大幅延长轴承的维护周期与使用寿命。从安装边界来看，设备整体长度方向预留了传动端的检修空间，侧面预留了夹套介质进出口的管路安装位置，顶部排气口位置匹配常规车间尾气收集管道的安装高度，底座的地脚螺栓孔位置按照通用工业设备安装规范设计，可适配大部分工业厂房的设备基础布局。

　　在实际应用场景中，这类设备可用于市政污泥干化、化工粉体干燥、食品糟渣脱水、冶金废渣处理等多个领域，针对不同物料的特性，可调整桨叶排布密度、主轴转速、夹套热介质参数来匹配最佳干燥工艺，比如处理粘性较高的污泥类物料时，可适当提高主轴转速，增加桨叶对物料的剪切频次，避免物料抱轴；处理颗粒状易流动物料时，可适当降低转速，延长物料停留时间保证干燥效果。整套三维结构完整呈现了设备的所有装配关系，包括桨叶与主轴的焊接连接形式、夹套筒体的焊接结构、端盖的密封结构、轴承座的安装定位方式、传动齿轮的啮合位置，结构设计人员可在此基础上针对特定物料的处理需求进行参数化调整，比如调整筒体长径比来改变物料处理量，调整桨叶的空心通流面积来提升换热效率，调整密封结构形式来满足易燃易爆或者有毒物料的密闭干燥要求。设备的支撑鞍座采用滑动与固定组合的布置形式，可补偿筒体在高温运行时产生的热胀冷缩变形，避免热应力造成结构变形或者焊缝开裂，夹套外部设置保温层安装位，现场安装时可敷设保温材料减少热损失，进一步降低运行能耗。
