螺旋驱动便携型正压呼吸支持设备结构

　　这款螺旋驱动的便携呼吸支持设备，核心面向院前急救、基层诊疗转运、突发公共卫生事件应急处置等场景设计，区别于传统大型固定式呼吸支持设备，其紧凑的立式结构可适配急救箱、转运担架旁、基层诊所狭小诊疗台等多种安装放置场景，无需复杂的外接管路固定支架，单人即可完成设备的搬运与快速部署。从结构设计逻辑来看，设备采用顶部螺旋旋钮配合内部折叠囊的核心传动方案，摒弃了传统呼吸机常用的大型涡轮气路结构，通过伺服电机输出扭矩带动丝杆传动，驱动折叠囊做定行程的往复压缩与复位动作，吸气阶段，折叠囊在丝杆带动下匀速压缩，将预存的洁净空气按照设定压力泵入患者气道，逐步提升肺泡内压力实现肺膨胀，当气道压力达到预设阈值时，压力反馈模块触发信号切断电机输出，传动结构锁止，随即进入呼气阶段，患者胸腔自主回弹完成废气排出，整套气路传动路径短，压力控制响应延迟控制在毫秒级，能有效避免过度通气带来的肺损伤风险。

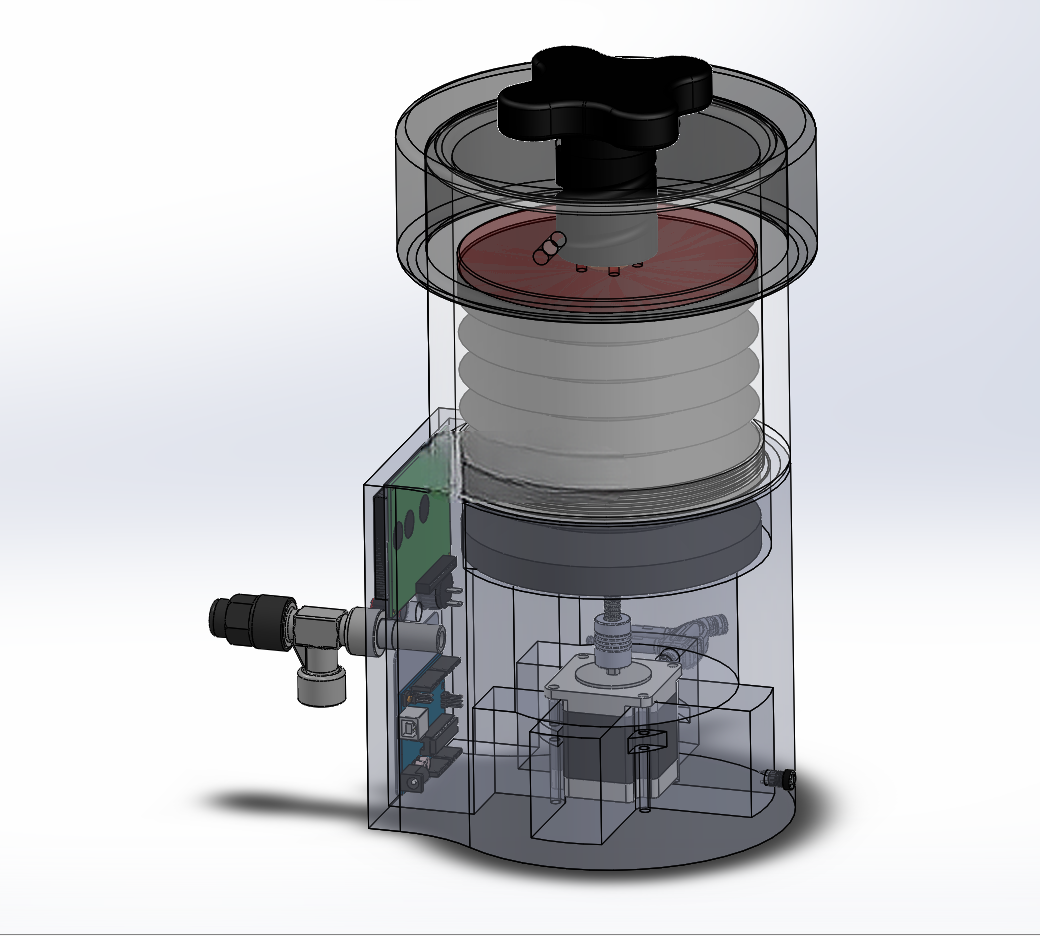

　　设备的外形采用圆柱立式布局，外壳做了半透明可视化设计，运维人员可直接观察内部折叠囊的运动状态、积尘情况以及丝杆传动副的润滑状态，无需拆解外壳即可快速判断设备运行是否正常；侧面集成的小型触控显示屏可实时显示气道压力、通气频率、吸呼比等核心参数，下方的实体按键区域做了凸起防滑处理，佩戴医用手套操作时也能准确触发按键，不会出现误触。安装边界方面，设备底部预留了标准快装卡扣位，可直接适配急救转运车的通用设备安装导轨，也可通过配套的固定绑带固定在担架扶手旁，整机重心集中在下部伺服电机安装区域，放置在平面上时倾斜15度不会出现侧翻，满足转运过程中的颠簸工况使用要求。

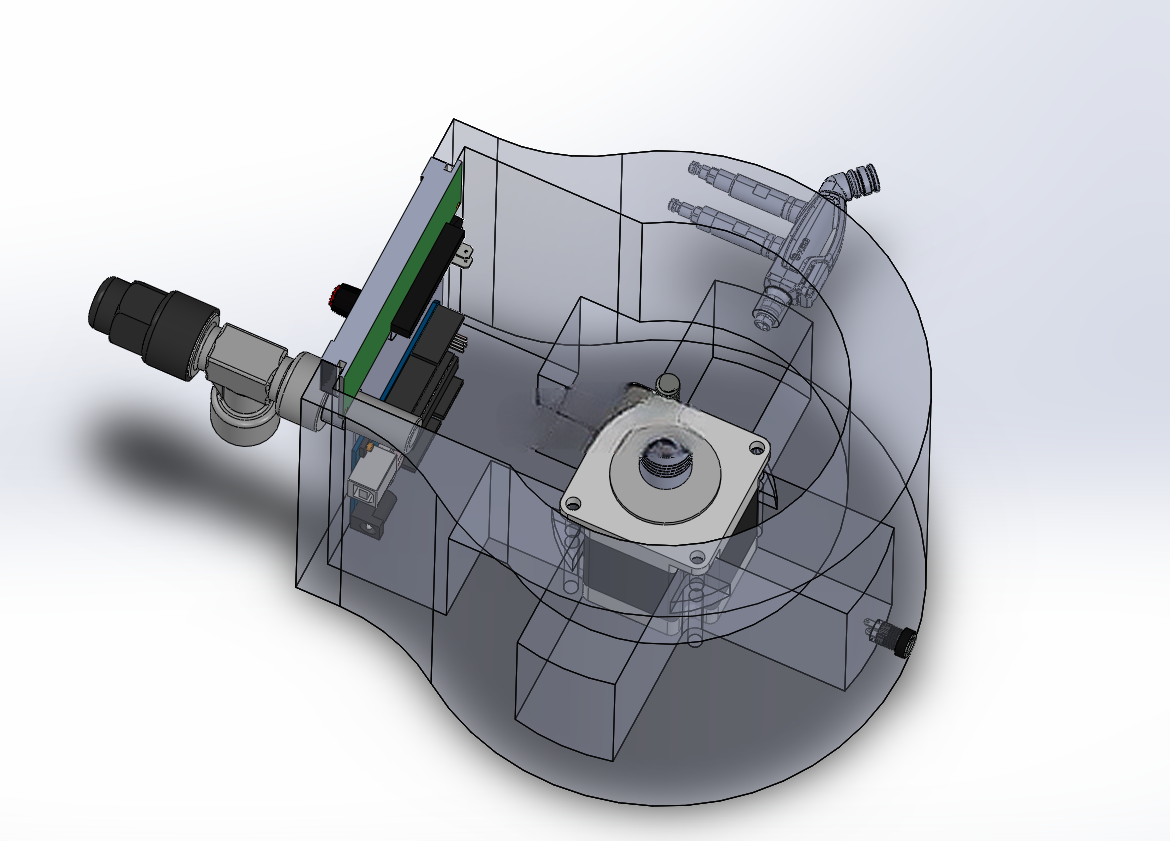

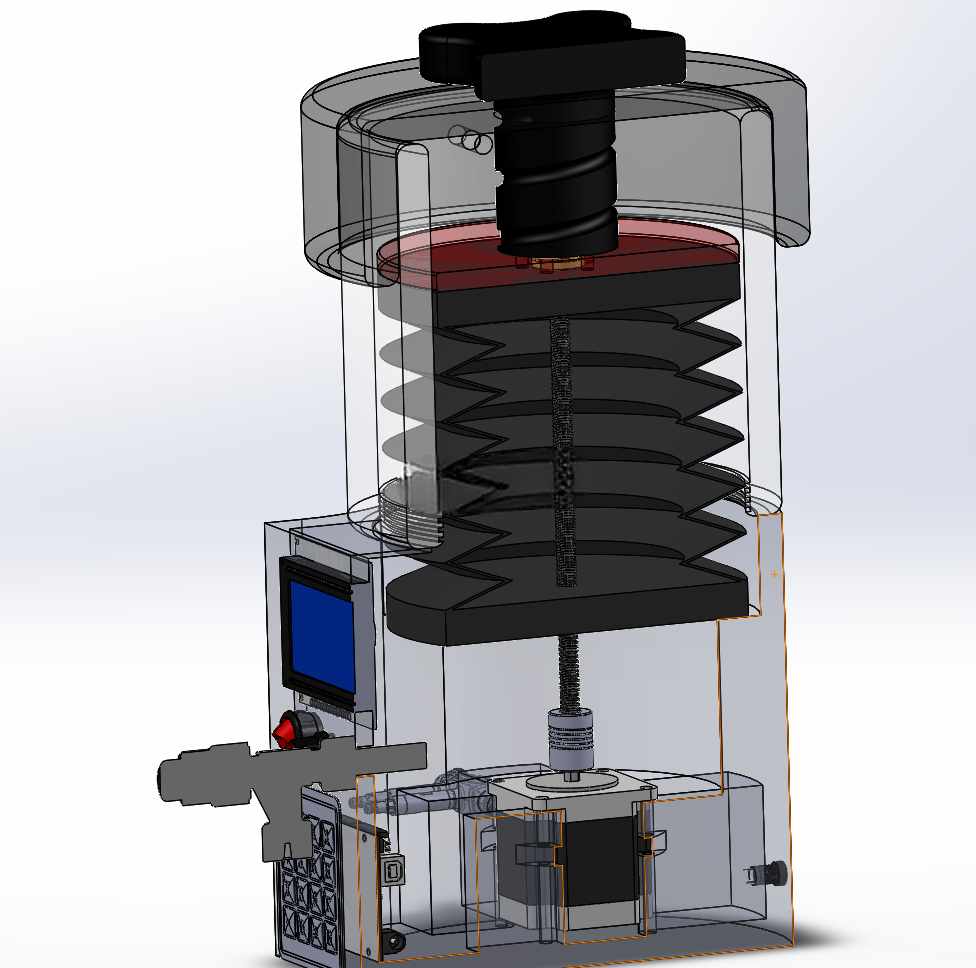

　　气路输出端设置在设备侧下方，接口采用标准呼吸管路通用快接规格，可直接适配市面主流的一次性呼吸回路、面罩等耗材，无需额外定制转接头。内部结构设计上，将伺服电机、控制电路板、压力传感器等核心部件集中布置在设备下部腔室，与上部的气路折叠囊腔室做了密封分隔，避免气路中的冷凝水渗入电气腔造成短路故障；螺旋传动副采用梯形丝杆配合自润滑螺母，无需频繁加注润滑脂即可满足长时间往复运动的耐磨要求，顶部的手动旋钮可在设备断电的应急状态下，手动旋转驱动折叠囊完成通气操作，作为应急手动通气的备份方案，避免突发断电时设备无法工作的风险。

　　折叠囊采用医用级柔性波纹结构，压缩行程与最大输出压力做了匹配设计，满行程压缩时的输出压力覆盖临床常用的通气压力范围，无需额外增设减压阀件，简化了气路结构的同时降低了故障点数量。设备侧方还预留了氧气输入接口，可外接低压氧源实现空氧混合通气，满足不同缺氧程度患者的使用需求，接口处设置了单向阀，避免设备内部气路的气体倒灌入氧源造成污染。从结构建模的角度来看，整套设备的装配层级清晰，传动部件之间的干涉检查做了完整覆盖，折叠囊在全行程运动过程中与外壳内壁、丝杆之间均预留了足够的安全间隙，不会出现运动卡滞；电气部件的安装位均预留了走线槽与固定孔位，线束可沿着腔室内部的走线槽规整布置，避免运动部件剐蹭线束造成绝缘层破损。
