双舱式芯材预热恒温烘烤设备结构设计

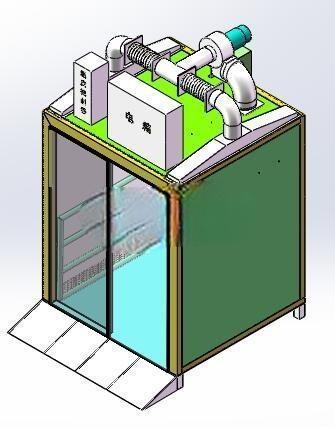

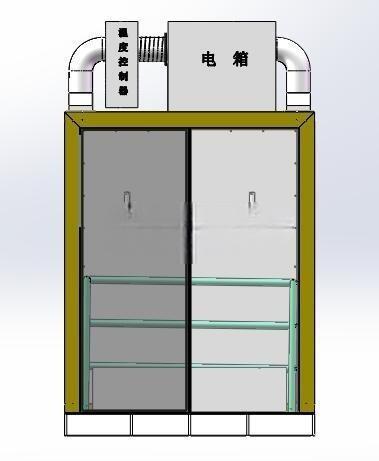

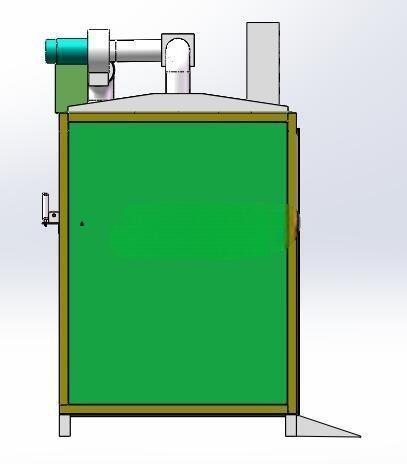

　　在复合材料芯材加工、电子元器件预烘、橡塑材料前期熟化这类生产环节里，待加工工件入主线工序前的温度均一性预处理，是直接影响后续成型良率的关键步骤，这款双舱结构的预热烤箱，正是针对批量工件连续预热需求开发的专用加热设备。设备整体采用落地式双开门并排舱体布局，单舱内部设置三层水平置物托架，托架采用镂空栅格结构，既能够承托常规尺寸的工件料盘，也不会阻碍热风在舱内的循环流动，避免出现舱内局部温度死角。设备顶部集成电箱与温度控制单元，控制单元独立于加热舱体上方设置，通过通风管路与两侧舱体连通，既能够缩短热风输送路径，也能避免电控元件长期处于高温环境下加速老化，延长电气元件的使用寿命。

　　从结构设计逻辑来看，设备主体框架采用碳钢板折弯焊接成型，内外层钢板之间填充保温隔热层，能够有效减少舱内热量向外散失，降低设备运行过程中的能耗损失，同时设备外表面温度能够控制在安全接触范围内，避免车间操作人员误触造成烫伤。加热送风系统采用顶部送风、两侧回风的循环路径，热风从顶部风道送入舱内后，顺着置物架间隙向下流动，裹挟工件表面的冷空气后从舱体两侧的回风口回到加热腔重新加热，整套循环结构能够保证舱内各点位温度差控制在较小范围内，满足50度恒温预热的工艺要求。舱门采用平移式双开门结构，门体边缘加装耐高温密封胶条，关门后能够实现舱体的密封锁温，减少开门取放工件时的热量流失，同时门体上设置观察窗，操作人员无需开门即可观察内部工件的预热状态。

　　从安装边界来看，设备整体为一体式落地结构，底部设置可调支撑脚，能够适应车间地面的不平整情况，安装时仅需预留设备周边不少于600mm的操作与维护空间，顶部预留不少于300mm的散热空间即可，不需要额外做地基固定，对接车间常规工业供电即可投入使用。设备的温度控制单元集成了温度设定、实时温度显示、超温报警功能，当舱内温度超出设定阈值时会自动切断加热回路，避免持续高温造成工件损坏或者安全隐患。在实际生产场景中，这类预热设备通常布置在成型工序的上游工位，工件完成上料后先进入烤箱完成规定时长的恒温预热，让芯材整体温度达到工艺要求的数值后，再转入后续的压合、涂胶或者成型工序，能够有效避免因为芯材温度不均导致的成型缺陷、粘接不牢等质量问题。不同于高温烧结类的烘烤设备，这款预热设备的工作温度设定在50度区间，更适合对温度敏感的复合材料、橡塑类芯材的预处理，不会因为温度过高造成芯材本身的性能变化，同时双舱独立的结构也能够实现不同批次工件的分区预热，适配小批量多品种的生产切换需求，不需要因为更换工件类型等待整个舱体降温或者升温，提升生产环节的流转效率。舱内的置物托架采用可拆卸式设计，当需要处理尺寸较大的工件时，可以将部分托架拆除，调整舱内的竖向空间，适配不同高度的工件预热需求，提升设备的使用柔性。
