车用燃油泵进油盘自动组装设备设计

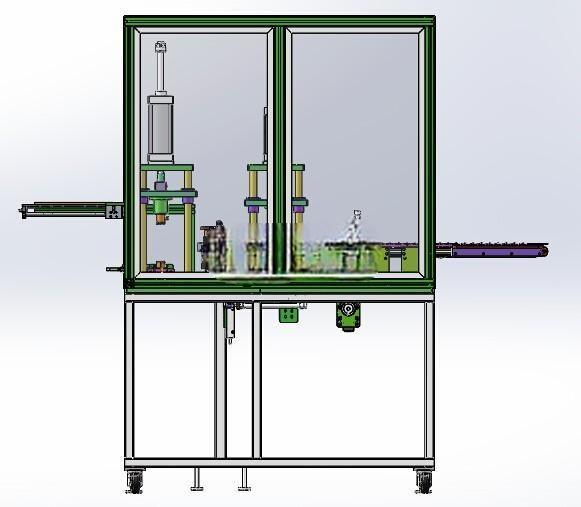

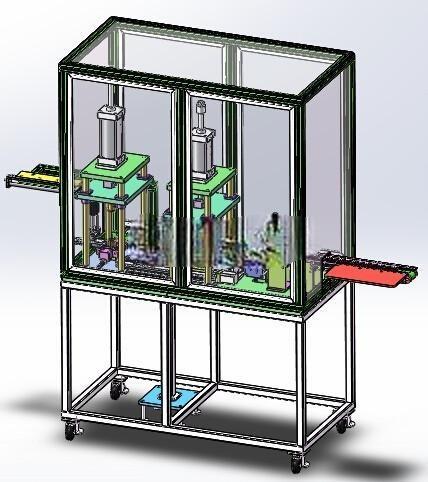

　　在汽车燃油供给系统零部件的量产环节，燃油泵进油盘的装配精度直接决定整泵的密封性能与供油稳定性，传统人工装配模式下，进油盘与泵芯外壳的同轴度偏差、铆钉压装力不均、密封件错位等问题长期制约产线良率提升，这款自动组装设备正是针对该工序痛点开发的专用量产设备，可直接嵌入燃油泵总成装配线体完成进油盘组件的全流程无人化装配。设备整体采用铝型材搭建机架主体，外围配置透明亚克力安全防护门，既满足设备运行时的安全防护要求，也方便运维人员实时观察内部工位运行状态，机架底部配置可调脚杯与万向脚轮，兼顾设备就位后的水平调节需求与产线调整时的移位便利性，设备主体宽度适配主流燃油泵装配线的线体间距，进出料接驳端高度与现有线体输送面齐平，无需额外增设过渡接驳台即可完成线体对接，安装时仅需预留设备后侧600mm的维护空间、左右两侧各300mm的管线排布空间即可满足部署要求。

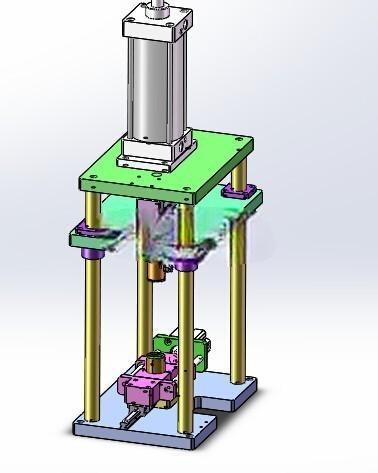

　　从功能布局来看，设备沿工件流转方向依次设置进油盘上料定位工位、铆钉自动排序送料工位、泵芯外壳夹持定位工位、压装铆接工位、成品检测工位与出料工位，各工位之间通过直线输送模组完成工件托盘的精准转运，定位工位采用仿形治具对进油盘的密封槽、铆钉孔位进行精准定位，定位精度控制在0.02mm以内，避免密封件装配错位导致的漏油隐患；铆钉送料机构采用振动盘直振送料搭配分料结构，可将铆钉精准送入待装配孔位，避免卡料、漏料问题；压装工位采用伺服电缸作为压装动力源，可实时采集压装过程的压力与位移数据，对压装到位深度、压装力进行闭环控制，有效避免铆钉压裂、压装不到位等不良品流出。

　　设计过程中充分考虑了燃油泵零部件的材质特性，进油盘多为改性尼龙材质，泵芯外壳为薄壁冲压件，因此夹持机构均采用软质包覆的夹爪，避免夹持过程中造成工件表面划伤或薄壁件变形；压装头根据铆钉头部形状做了仿形设计，压装时受力均匀，不会出现铆钉头部镦偏问题。设备的气动回路与电气控制元件均集成安装在机架下部的电气柜内，走线采用分层排布方式，动力线与信号线分离布置，减少信号干扰，各工位均设置到位检测传感器，出现工件缺料、定位偏差、压装异常时设备会自动停机并触发对应工位的报警提示，方便运维人员快速排查故障。

　　相较于传统人工装配单工位需要3名操作人员配合完成上料、装铆钉、压装、检测的作业模式，该设备仅需1名操作人员定期补充物料即可完成全流程作业，单工位装配节拍可控制在12秒以内，装配良率可稳定控制在99.5%以上，有效降低人工成本的同时避免人工操作的一致性差问题。设备的各模组均采用模块化设计，后续若需适配不同规格的燃油泵进油盘装配，仅需更换对应工位的仿形治具、调整压装参数即可快速完成换型，无需对设备主体结构进行大幅改动，可覆盖多数乘用车型燃油泵进油盘的装配需求。在安全设计层面，设备防护门设置安全联锁开关，防护门打开时设备自动切断运行动力，压装工位设置安全光栅，人员肢体误入作业区域时设备会立即停止运行，避免机械伤害风险；设备的压装区域设置废料收集槽，可收集压装过程中产生的少量金属碎屑，避免碎屑掉入工件内部影响燃油泵后续使用性能。
