双面胶自动贴敷工装设备结构设计

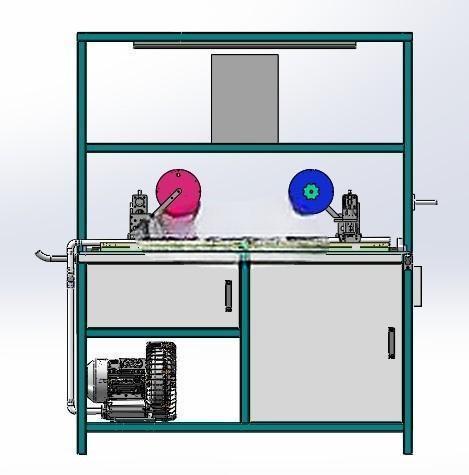

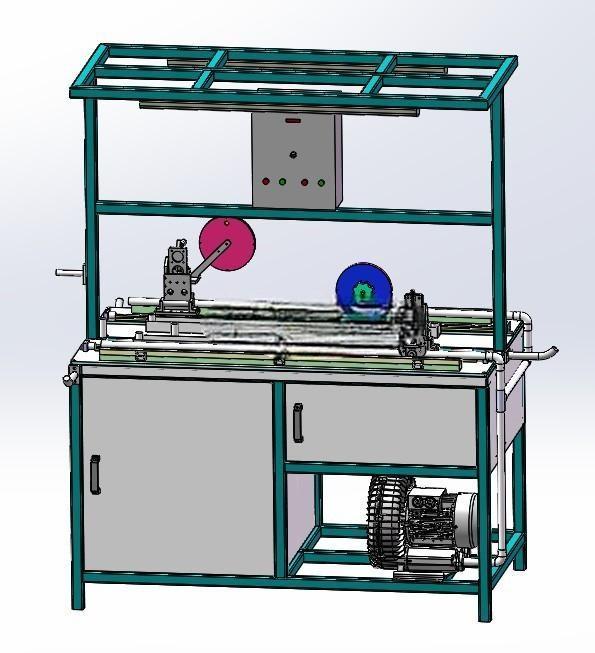

　　在消费电子配件、小型五金件、包装辅料的批量生产环节，双面胶贴敷是极为常见的工序，早年依赖人工对位粘贴的作业模式，不仅贴附位置偏差大、胶面褶皱气泡问题频发，工人长期重复操作也容易出现职业劳损，这款双面胶贴敷设备正是针对这类产线痛点开发的专用作业工装，目前已经在多个小型零部件加工产线完成落地验证。设备整体采用方通焊接机架作为承载主体，底部设置一体式柜体结构，既可以容纳动力组件、热风发生装置，也能存放常用的工装治具与作业辅料，机架上层预留了开放式的作业空间，顶部框架可根据产线需求加装安全防护挡板或者防尘罩，不会额外占用过多车间横向空间，安装时只需在地面预留对应长宽的平整区域，调整底部脚杯高度即可完成水平校准，不需要额外做地基预埋，适配多数中小型加工车间的工位布局。

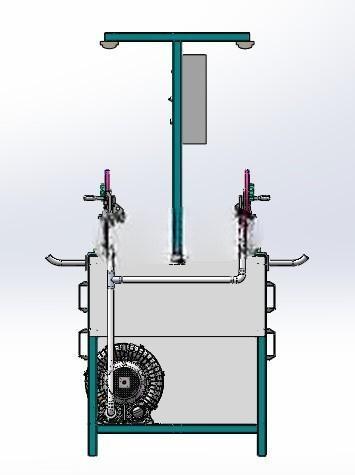

　　设备的核心作业逻辑围绕“预热-涂胶-贴附”的连贯流程设计，机架下部安装的热风风机作为预热单元的动力源，通过金属管路将恒温热风输送至作业工位的产品放置区域，针对不同基材的耐温特性，可通过机架上部的电控箱面板调整热风温度与送风流量，避免温度过高损伤工件表面、或是温度过低导致胶水活化不足影响粘贴牢度。贴敷执行组件采用双工位滑台布局，两侧的夹持机构可分别固定胶卷与待贴敷工件，滑台沿线性导轨做往复直线运动，运动行程可根据工件的贴胶长度做对应调整，贴胶轮采用软质包胶材质，压合时可以自适应工件表面的微小弧度，保证胶面与工件完全贴合，减少气泡、翘边的出现概率。

　　从结构设计层面来看，这款设备的建模过程优先考虑了加工与装配的便利性，所有方通机架的焊接位置都预留了焊后加工余量，避免焊接变形导致后续装配出现干涉；导轨安装面设计了可调式顶丝结构，装配时可以快速调整导轨平行度，降低滑台运行的卡顿阻力；热风管路采用快插接头连接，后期维护时可以快速拆卸清理管路内积尘，不需要整体拆解管路布局。电控箱采用嵌入式安装在机架上部的横梁位置，操作面板高度匹配站立作业人员的视线范围，启停、温度调节、急停按钮都设置在便于触碰的位置，符合人机工程学的操作要求。设备的动力传动部分采用电机配合同步带的驱动方案，相比气缸驱动的结构，运行速度更平稳，贴胶位置的重复精度更高，也不会因为车间气源压力波动影响贴胶质量。

　　在实际产线应用中，这款设备可以适配宽度在一定范围内的双面胶卷，更换不同规格的胶卷时只需松开夹持机构的锁紧旋钮，调整胶卷固定轴的间距即可完成切换，不需要更换整套治具，能够兼容多品种小批量的生产需求。设备底部的电机与风机组件都设置了独立的安装减震垫，运行时的震动不会传导至上部的作业工位，保证贴胶过程的稳定性。考虑到车间日常清洁的需求，设备柜体的门板采用密封式设计，可以阻挡加工碎屑、灰尘进入柜体内部沾染动力组件，柜体下部预留了通风散热槽，保证长时间运行时内部组件的温度处于合理区间。滑台的运动极限位置都设置了硬限位块与光电感应开关，双重防护避免滑台超程运行造成设备损坏，作业工位两侧预留了工件上下料的操作空间，操作人员可以站在设备正面完成工件取放，不需要侧身或者探身操作，降低作业疲劳度。
