半自动贴双面胶工装治具结构设计

　　在消费电子组装、小五金件加工、包装辅料贴合这类离散制造场景里，双面胶贴附一直是产线上占比不低但效率波动极大的工序——纯人工贴附时，胶带走偏、褶皱、压合不实的不良率常年维持在8%以上，遇到带弧度、窄边的异形工件，作业员的熟练度直接决定整线节拍，而全自动贴胶设备动辄六位数的投入，又让多品种小批量的生产单元很难快速收回成本。这款半自动贴双面胶治具，正是瞄准这类中小批量贴胶需求设计的落地结构，没有冗余的视觉对位、多轴伺服模块，靠纯机械结构就把贴胶的定位精度、压合一致性拉到了量产可用的水平。

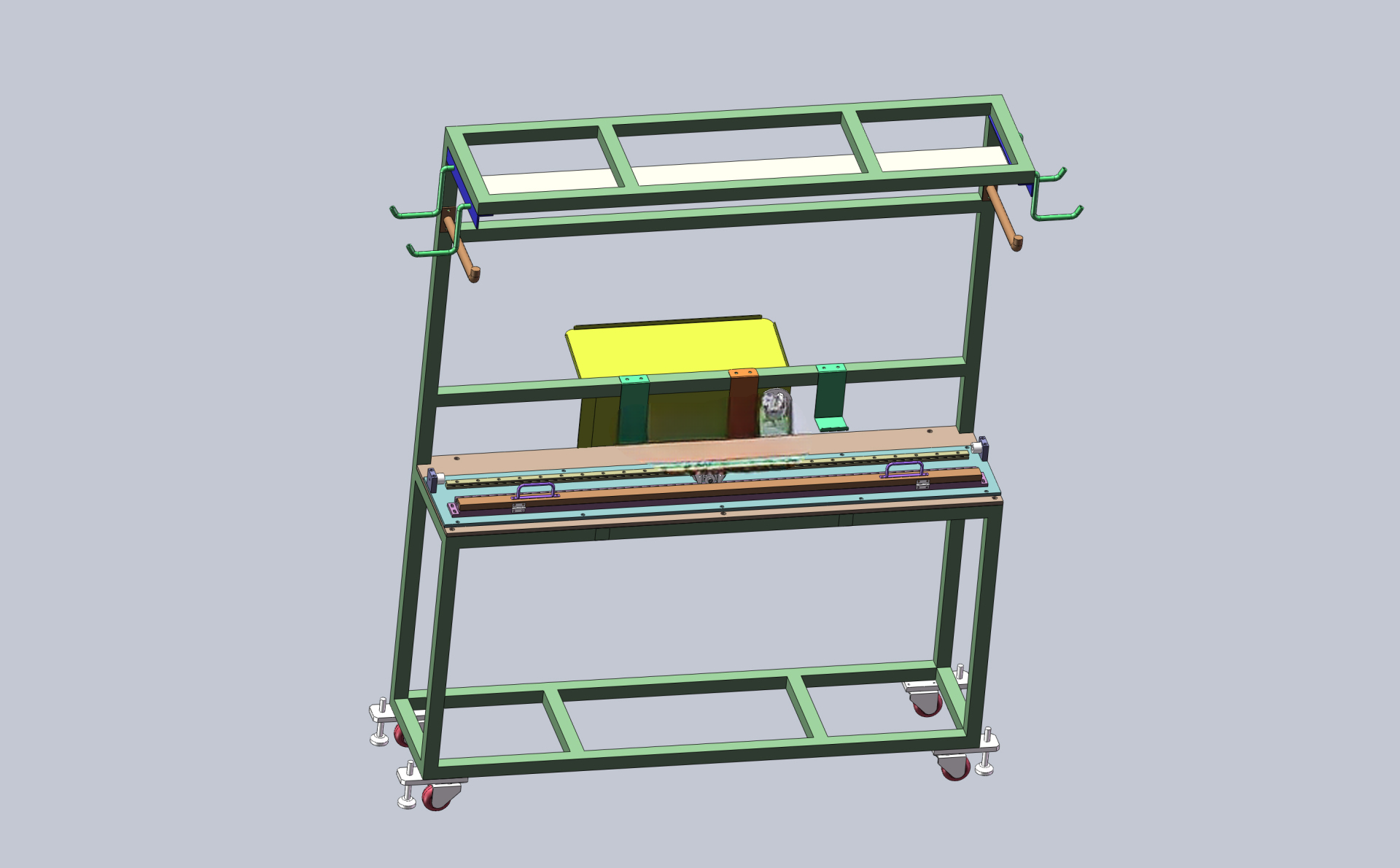

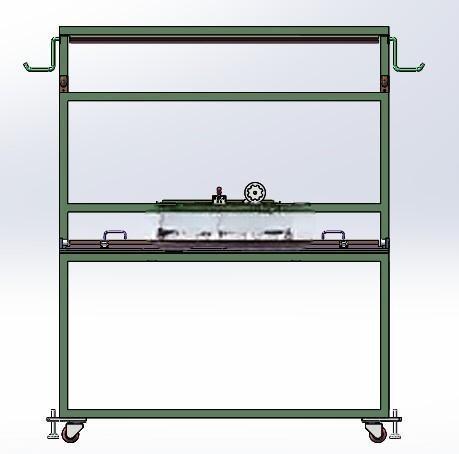

　　从结构布局来看，治具采用C型开式框架设计，底部是方管焊接的承力基座，底部四个角配置可调脚杯，安装时不需要额外做地基预埋，直接放在标准防静电工作台面上就能调平，整体占地宽度控制在650mm以内，纵深480mm，高度1100mm，刚好适配普通作业员坐姿操作的作业范围，不会占用过多产线的线边空间。框架上部的横梁用来安装压合执行组件，两根带缓冲弹簧的压轮轴对称布置，压轮采用邵氏硬度60度的硅胶材质，压合时不会刮伤工件表面，也能保证胶面和工件表面的接触压力均匀，避免出现局部气泡、翘边的问题。

　　走胶路径的设计是这款治具的核心，整套导轮组全部采用凸缘式深沟球轴承做转动支撑，过胶面做了硬质阳极氧化处理，摩擦系数低，不会在离型纸拉扯过程中带偏胶带走位。导轮的排布完全贴合双面胶的走带逻辑：料卷放置位在框架后侧，胶带拉出后先经过张力调节导轮，再顺着水平导向杆延伸到工件放置位上方，作业员只需要把待贴胶的工件卡在定位靠模上，手动拉过胶带覆盖住贴胶区域，扳动压合手柄就能让上部压轮下行，顺着贴胶轨迹匀速滚过，把胶带平整压合在工件表面，最后用侧边的裁切刀切断多余胶带，就能完成整个贴胶动作，整个操作流程不需要复杂的参数设置，新员工培训半小时就能独立上岗，单工位的贴胶效率比纯手工作业提升至少2倍，不良率能控制在1%以内。

　　考虑到实际生产中换型的需求，治具上的工件定位靠模采用快拆式设计，靠模和安装板之间用两个定位销加一个手拧螺丝固定，更换不同规格的工件时，不需要拆卸整台设备的框架结构，只需要更换对应轮廓的定位靠模，再微调导轮的横向位置，就能适配不同宽度、不同贴胶轨迹的产品，通用性覆盖了大部分平面、单弧度面的贴胶需求。压合组件的下压行程也做了可调设计，通过上部的限位螺母可以调整压轮的下死点位置，适配不同厚度的工件，避免压合力过大压伤薄壁工件，或是压力过小导致胶面贴合不牢的问题。

　　从实际落地的使用反馈来看，这套结构没有复杂的电控元件，日常维护只需要定期给导轮轴承加注润滑脂，检查压轮表面是否有残胶堆积即可，不需要专业的设备维修人员跟进，非常适合小型加工厂、组装车间的线边工位使用。框架的焊接位置都做了去应力处理，长期使用不会出现框架变形导致的压合错位问题，所有和胶带接触的零件表面都做了不粘胶处理，清理残胶时用普通的无尘布沾酒精就能擦拭干净，不会因为残胶堆积影响走带精度。和大型全自动贴胶设备相比，这款治具的投入成本极低，换型速度快，对于生产品种切换频繁、单批次产量在几百到几千件的生产场景来说，是性价比极高的贴胶作业解决方案，既解决了纯手工作业的一致性差、效率低的问题，又避免了大型设备投入高、换型慢的痛点，在3C配件、文具组装、小家电零部件生产的贴胶工序里都有很广的适配空间。
