汽车燃油管接头手动简易组装设备

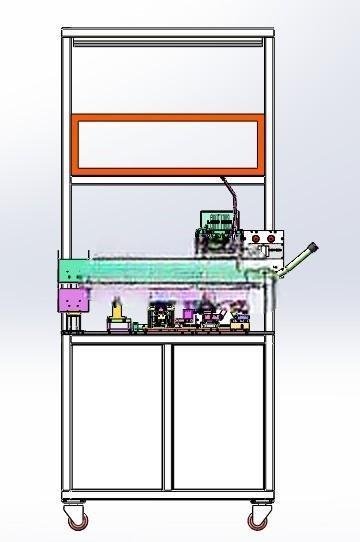

　　在汽车零部件分装产线的小批量试制、售后维修配件加工场景中，这类手动简易型油管接头组装设备的适配性远高于大型全自动装配线，尤其适合多规格、小批次的燃油管接头预装作业，不需要复杂的气路电路布设，普通装配工位经过简单调试即可投入使用。设备整体采用框架式铝型材搭建主体支撑结构，底部设置双开门储物柜体，可收纳不同规格的接头定位工装、更换用压头以及待装配的油管、接头配件，柜体底部配置可调脚杯，可根据工位地面平整度调整设备水平度，避免装配过程中出现机身偏移影响压装精度。

　　上层操作区域分为上下两层作业空间，下层为核心装配工位，设置可快换的定位夹具，能够根据不同管径的燃油管、不同型号的接头快速更换适配的定位块，不需要重新拆解设备主体结构，换型时间可控制在十分钟以内，适配目前乘用车主流的6mm到16mm管径的燃油管装配需求。设备集成了油管预热功能模块，在装配前可对油管插接端进行均匀加热，降低尼龙材质燃油管的插接阻力，避免硬插导致的油管内壁开裂、接头密封面损伤问题，预热模块配套温度显示单元，可实时显示加热区域温度，操作人员可根据不同材质油管的耐温特性调整加热参数，防止温度过高造成油管材质老化。上层空间预留了配件暂存区域，可放置待装配的接头、卡箍等小零件，减少操作人员取件的移动距离，提升单工位装配效率。

　　设备侧方延伸出操作手柄，通过杠杆机构实现接头的压入动作，相比纯手动按压的装配方式，可降低操作人员的劳动强度，同时保证压装行程的一致性，避免压装不到位导致的燃油泄漏风险。从设计思路来看，这款设备优先考虑了工位的通用性与易用性，没有采用复杂的伺服压装、自动送料结构，核心目的是覆盖多品种小批量的装配需求，整体安装边界控制在长1200mm、宽700mm、高1600mm范围内，不需要额外的地基固定，直接放置在标准装配工作台面上即可使用，也可根据工位需求加装脚轮实现工位间的灵活转移。

　　设备的管路预热模块采用非接触式加热设计，加热头与油管表面保持固定间隙，不会因为直接接触造成油管表面烫伤，温度控制单元设置了超温保护功能，当加热温度超过设定阈值时会自动切断加热电源，避免长时间空载加热引发的安全隐患。操作区域的台面采用防静电耐磨板材铺设，可防止装配过程中金属零件磕碰划伤台面，同时避免静电对燃油管材质造成的性能影响。在实际使用过程中，操作人员只需要将裁切好长度的燃油管放置到预热位置，待加热到设定温度后，将油管移至装配定位槽，套入对应的接头配件，扳动操作手柄即可完成压装作业，整个单循环作业时长可控制在15秒以内，相比纯手工装配效率提升40%以上，同时压装一致性远高于手工操作，能够有效降低后续管路检漏环节的不合格率。设备的框架结构预留了多个安装孔位，后续如果需要拓展自动送料、压装力检测等功能，可直接在现有框架上加装对应的功能模块，不需要重新制作主体结构，具备一定的功能拓展空间。针对不同材质的燃油管，比如尼龙管、橡胶复合管，只需要更换对应的定位夹具、调整预热温度参数即可适配，不需要对设备主体结构做改动，能够覆盖多数乘用车型、商用车型的低压燃油管接头装配需求，也可拓展用于刹车油管、冷却水管等类似管路接头的预装作业。
