产线残料中子拔出专用设备结构设计

　　在注塑、压装类零部件批量生产场景中，产品成型或装配完成后，型腔内、装配缝隙中常残留成型中子、工艺余料，这类残料若依靠人工手持工具撬取，不仅单工位节拍难以匹配15秒以内的高速产线需求，还容易因施力角度偏差刮伤产品外观面、破坏配合公差，部分带金属嵌件的产品甚至会因人工撬取导致嵌件松脱，直接造成工件报废。这款中子拔出设备正是针对这类产线痛点开发的专用工位设备，可直接嵌入现有流水线工位旁，无需对原有产线布局做大规模改动即可完成残料拔出工序。

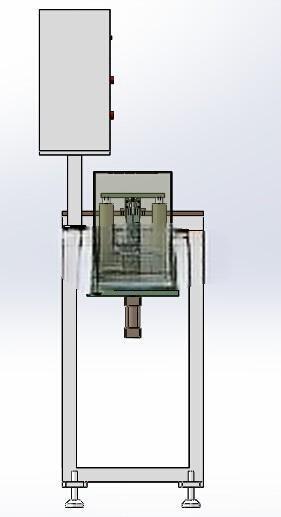

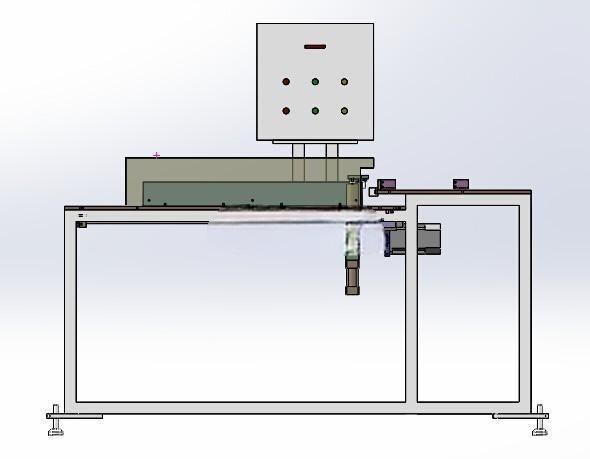

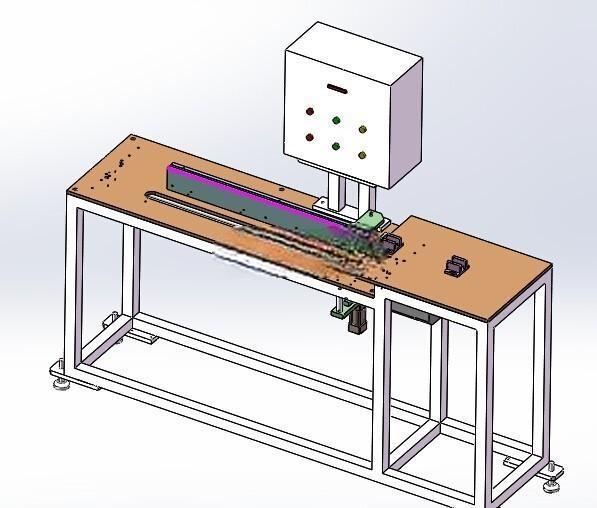

　　设备整体采用立式框架式承载结构，底部安装面预留了标准脚轮与调平地脚的安装位，可根据产线调整需求灵活移动或固定，整体安装边界控制在长800mm、宽600mm、高1200mm范围内，不会占用过多产线侧边空间，适配多数中小型零部件生产车间的工位排布要求。设备上部独立设置控制箱体，箱体与主机架采用悬臂式连接，操作面板朝向操作人员站位侧，无需俯身即可完成参数调整、启停操作，控制箱与主机架之间预留了走线槽，所有动力线、信号线均内置在机架型材腔体内，避免产线杂物剐蹭线路造成故障。

　　核心作业单元设置在机架中部的工作台面上，仿形模具作为工件定位基准，可根据不同型号产品的外形轮廓快速更换定位块，更换时仅需松开四个固定螺栓即可完成拆装，换型时间控制在10分钟以内，适配多品种小批量的柔性生产需求。插料下压机构采用直线导轨导向，下压行程可根据产品残料的埋入深度通过伺服参数灵活调整，下压到位后触发位置传感器信号，伺服电机驱动滚珠丝杆传动机构提供稳定的拔出拉力，拉力大小可通过伺服扭矩参数精准控制，避免拉力过大导致产品变形、拉力不足无法拔出残料的问题。

　　整个作业流程中，工件放置到仿形模具后，可选择手动启动或搭配光电传感器实现自动触发，下压、拔出、复位的全流程动作无需人工干预，单工位仅需1名操作人员完成上下料即可，相比人工作业效率提升3倍以上，拔出作业的一致性可稳定控制在99.5%以上，不会出现人工操作时的漏拔、拔坏问题。机架下部预留了废料收集盒的安装空间，拔出后的残料可顺着工作台面的落料槽直接滑入收集盒，无需人工额外清理作业台面，减少工位整理的辅助时间。设备的传动部件均设置了透明亚克力防护挡板，既可以观察机构运行状态，又能避免作业过程中残料飞溅、机构误碰造成的安全隐患，符合车间设备安全防护的基本要求。在结构设计过程中，重点对丝杆传动的同轴度做了公差约束，保证下压与拔出动作的轴线与残料拔出方向完全重合，避免侧向分力对产品定位精度造成影响，承载框架采用标准铝型材拼接，加工与装配难度低，后期维护时仅需更换易损的直线导轨滑块、丝杆螺母即可，无需整体更换结构件，降低设备全生命周期的使用成本。
