电机转子自动插磁钢组装设备结构设计

　　在微特电机、伺服电机的批量生产环节，转子磁钢装配长期是影响产线节拍与成品一致性的关键工序，传统人工插磁钢的作业模式不仅需要操作人员反复对位磁片极性、调整插入深度，还容易因磁钢强磁吸合出现飞片、错位、转子表面磕碰划伤等问题，一旦磁片装配位置偏差超差，会直接导致电机气隙不均、运行转矩波动超标，后续返工拆解的成本极高。这套转子插磁钢设备正是针对这类装配痛点开发，整体采用立式柜式机架结构，底部配置带刹车的万向脚轮与可调支撑脚，既满足产线换型时的短距离移位需求，也能在设备运行时提供足够的支撑刚性，避免插装压合动作带来的机架共振影响装配精度。

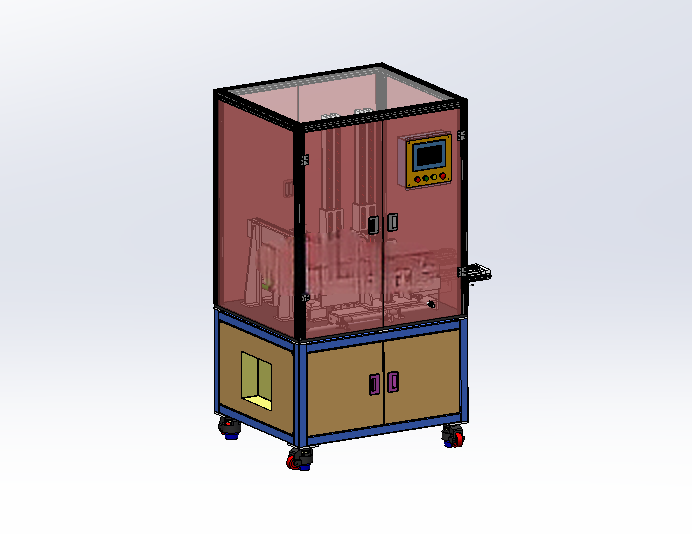

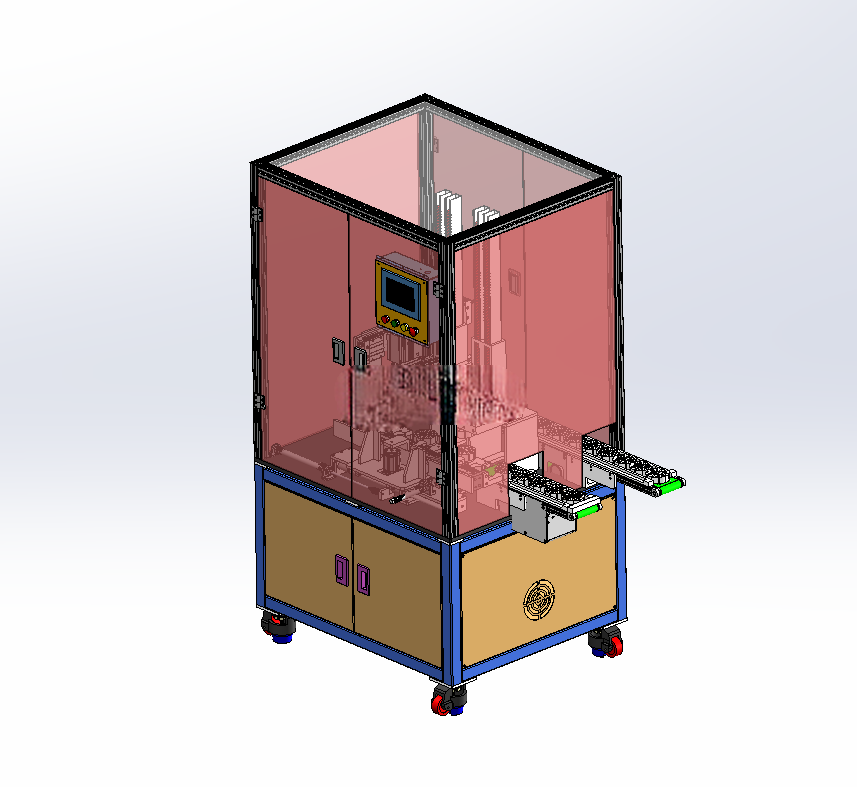

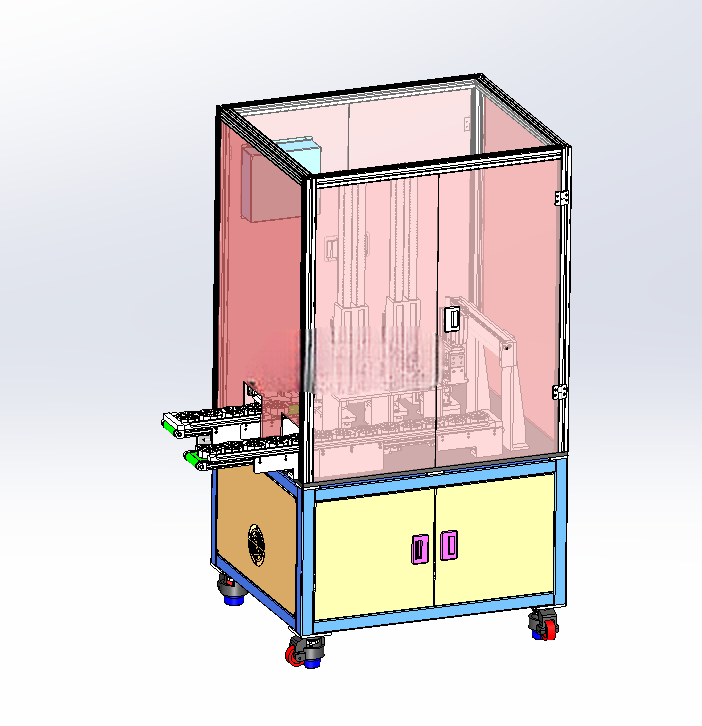

　　设备上层为封闭的作业防护舱，采用铝型材搭建框架搭配半透明茶色防护门，既可以阻隔磁钢装配时可能出现的磁屑飞溅、部件误动风险，也能让现场运维人员直观观察内部作业状态，防护舱正面嵌入触控操作屏与实体控制按钮，集成手动调试、参数设置、运行状态显示、故障报警复位等功能，操作高度符合人体站立作业的舒适区间，无需操作人员过度弯腰或抬手即可完成所有参数调整。下层柜体为电气与动力元件安装腔，预留散热通风口与走线槽，将伺服驱动器、电磁阀组、供电模块等元件与上层作业区完全隔离，避免装配过程中产生的磁屑、灰尘落入电气腔造成元件短路或接触不良。

　　从功能实现逻辑来看，设备的作业流程围绕转子定位、磁片自动上料分离、极性检测、精准插装、压合固定几个核心环节展开：转子定位工位采用带定位销的仿形工装，可根据不同规格转子的轴径、叠厚快速更换治具，兼容一定尺寸范围内的多款转子产品，工装底部配置旋转分度机构，可按照转子磁钢槽的分布角度精准转动，保证每个槽位与磁片插装机构的对位精度控制在0.02mm以内；磁片上料机构采用叠层料仓设计，配合分料拨叉实现单片磁钢的自动分离，从根源上避免多片磁钢因磁吸粘连导致的卡料问题，分料后设置极性检测工位，一旦识别到磁片极性放反会自动将其剔除至废料盒，不会流入插装工序造成成品报废；插装执行端采用伺服驱动的直线压装结构，压装行程与压力可根据工艺需求灵活设置，压头前端设置缓冲结构，避免硬接触压伤磁片表面或导致磁片碎裂。

　　在结构设计的细节考量上，设备所有与磁片接触的工位都采用非导磁材料制作，避免磁钢在传送过程中被机构零件吸合导致走位偏差，传送路径上设置导向滑槽，保证磁片从分料位到插装位的移动过程无卡滞、无偏移；设备的安装边界充分考虑中小电机生产车间的产线布局需求，整体占地尺寸控制在1.2米长、1米宽、1.8米高的范围内，不需要额外开挖地基，放置在平整的硬化车间地面即可投入使用，外接气源与供电接口都设置在设备后侧下部，方便与车间现有动力管线快速对接，不需要复杂的现场布线施工。

　　实际投产应用中，这套设备可替代2-3名操作人员的手工作业量，装配节拍稳定可控，磁片插装的位置一致性远高于人工操作，同时避免了人工长期接触强磁部件可能带来的职业健康风险，设备的维护点都设置在易触及的位置，日常保养仅需要定期清洁导向杆、检查气管接头密封性、更换磨损的定位治具即可，不需要复杂的专业维护技能，非常适合中小型电机生产企业的转子装配工序升级使用，也可作为整线自动化产线的一个标准工位，对接上下游的转子上料、成品下料输送线，实现全流程的无人化装配作业。
