超声波自动切胶设备结构设计方案

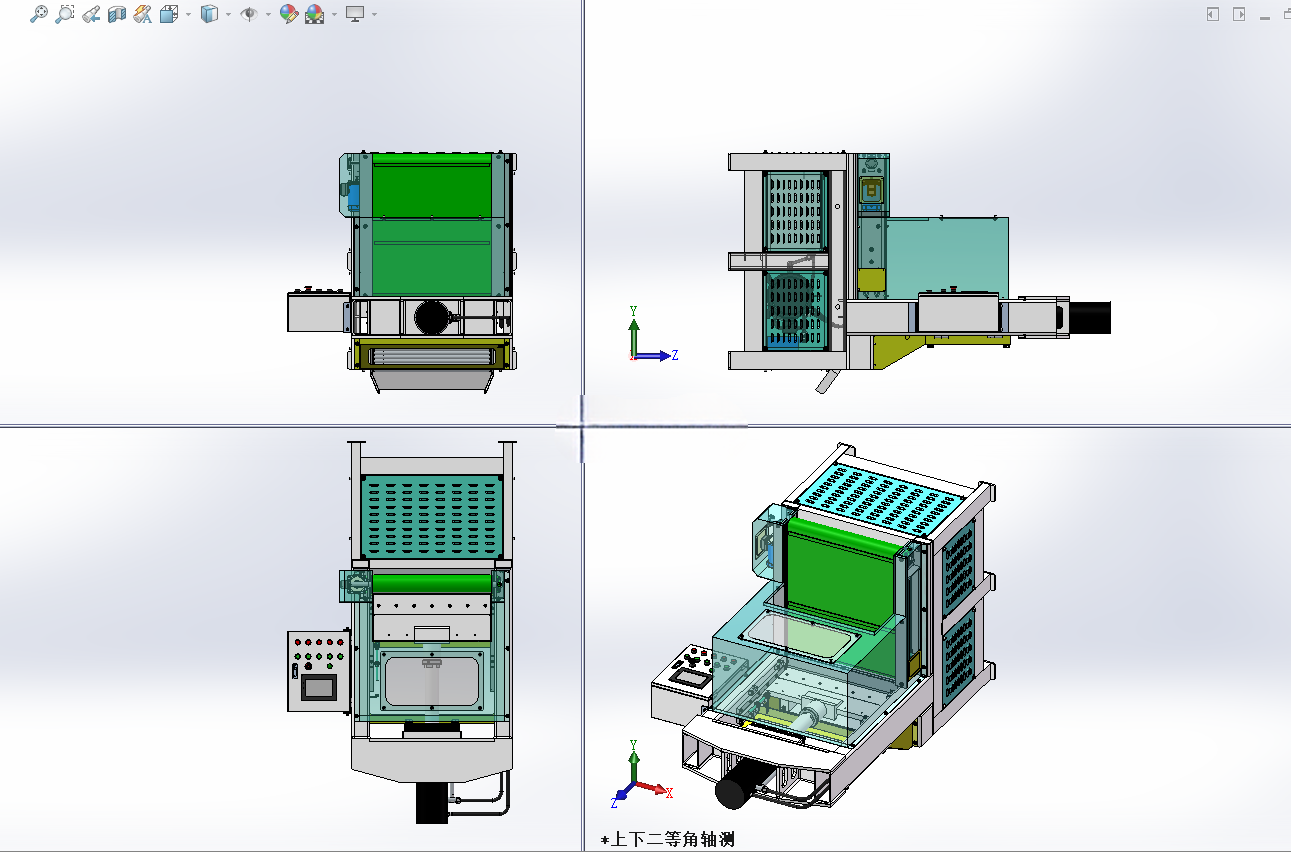

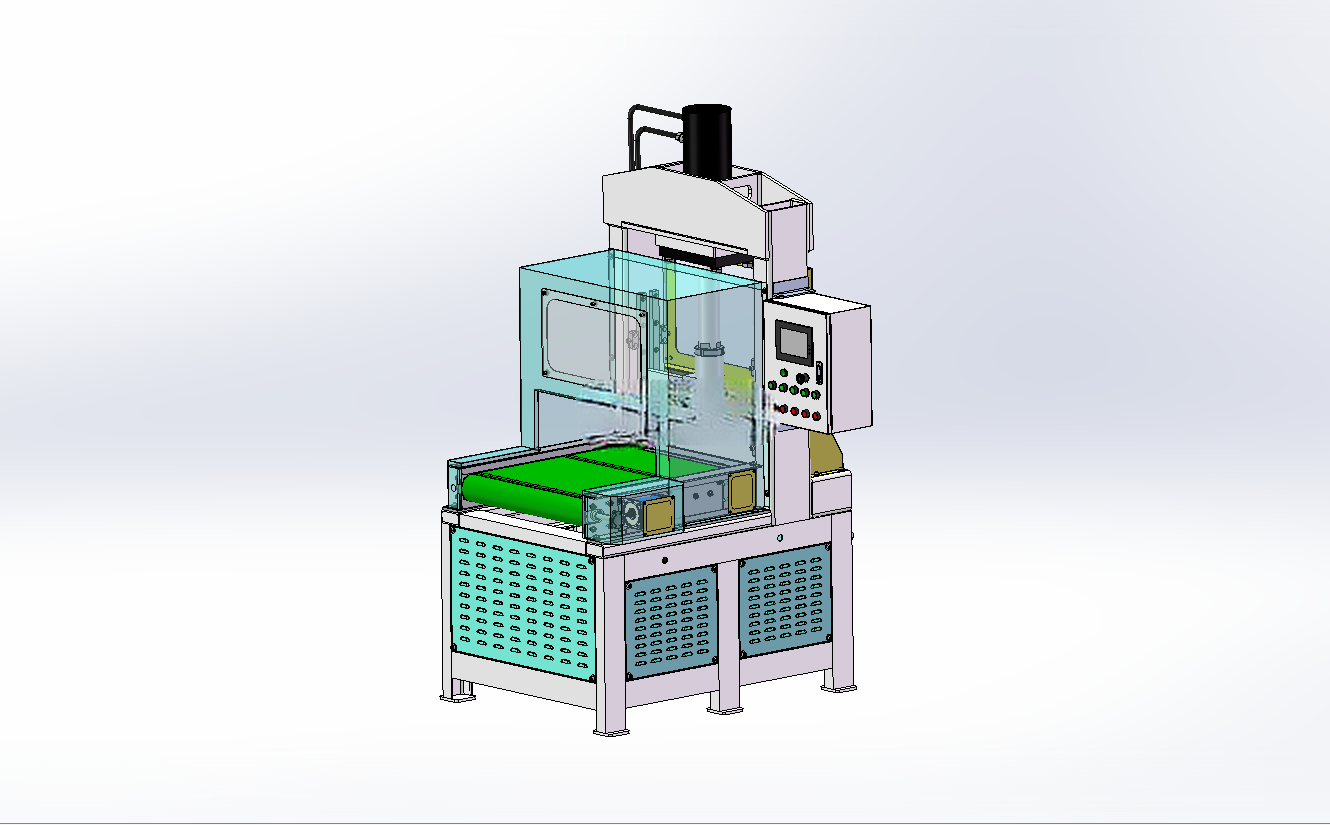

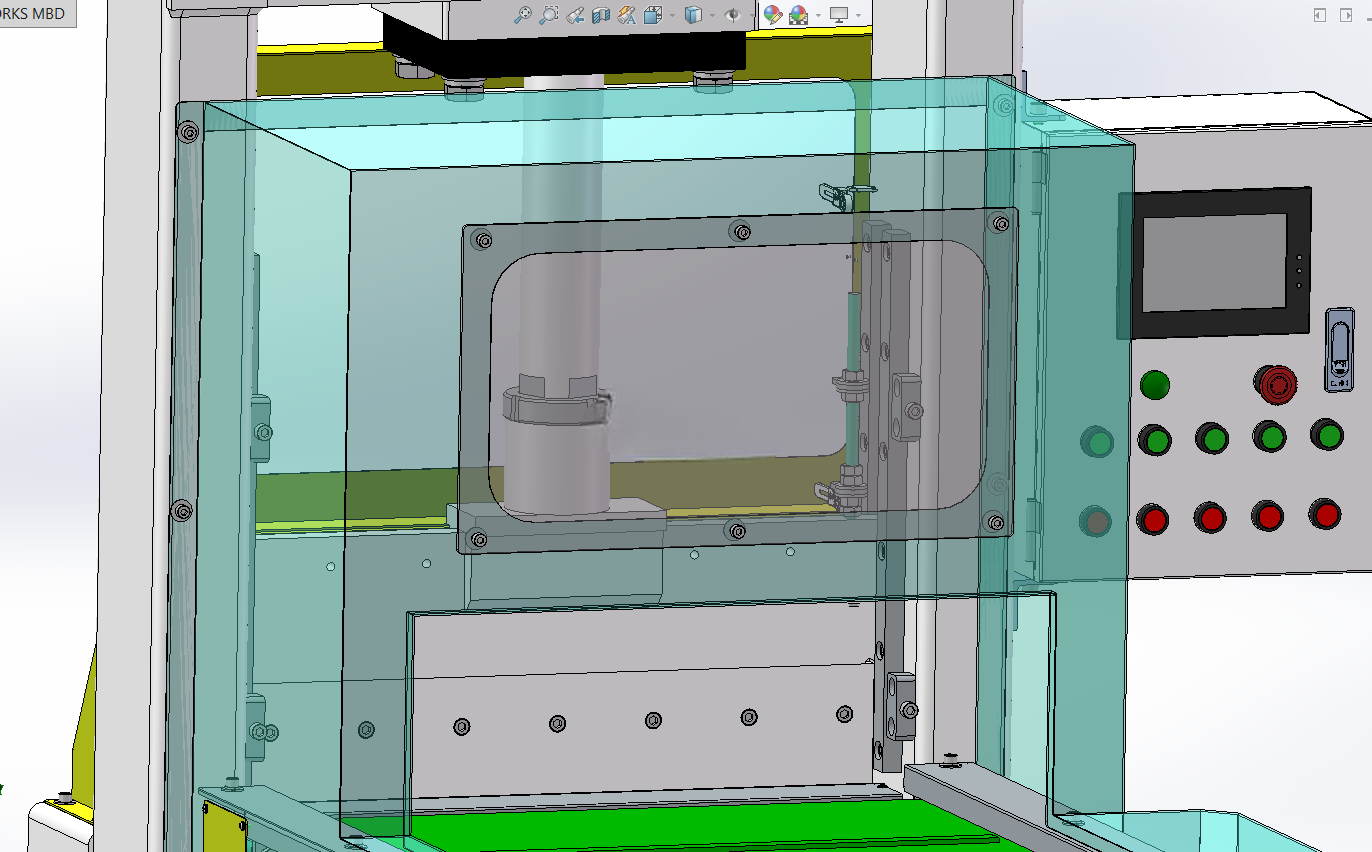

　　这款超声波切胶设备主要面向胶类制品加工场景，覆盖电子辅料裁切、包装胶件分切、橡塑制品精修等多个生产环节，替代传统的热切、冷冲裁切工艺，解决传统工艺切口毛边、熔接不牢、裁切效率低的常见问题。设备整体采用立式框架布局，主体承载结构采用方通焊接机架做时效处理后加工安装基准面，外围设置半透明亚克力安全防护门，防护门预留透明观察窗方便作业人员实时观察裁切工位状态，同时避免裁切过程中碎屑飞溅、人员误触运动部件的安全隐患。操作侧集成触控显示屏与实体按钮组合的操控面板，按钮包含启动、急停、复位、手动调试几个核心功能，状态指示灯对应设备运行、故障、待机三种状态，触控屏可直接设置裁切参数、调用不同产品的裁切配方，适配不同规格胶料的加工需求。

　　核心裁切单元采用超声波熔接与传统剪切结合的结构设计，超声波换能器垂直安装在裁切工位上方，配套焊头与下方刀模精准对位，设备运行时超声波发生器输出高频信号，通过换能器转换为高频机械振动传递到焊头，焊头与刀模接触时产生剧烈振动摩擦，让胶料接触面瞬间熔合同时完成剪切动作，相比传统裁切方式，切口平整无拉丝，裁切边缘熔接牢固不会出现散边问题，裁切过程不需要额外加热等待，能耗更低且不会出现胶料过热碳化的问题。送料单元采用伺服驱动的辊轴送料结构，送料辊表面做滚花处理增大摩擦力，可根据裁切长度参数精准控制送料步距，送料路径设置导向限位条，可根据胶料宽度快速调整限位间距，避免送料过程中出现偏斜导致裁切尺寸超差。裁切工位下方设置落料导槽，裁切完成的成品可顺着导槽滑落到集料盒内，不需要人工手动取件，减少作业人员的重复操作强度。从安装边界来看，设备整体占地尺寸控制在1.2米长、0.8米宽、1.7米高的范围内，不需要额外做地基固定，放置在水平硬化车间地面即可调平使用，电源接入常规三相380V工业用电，配套气源接口接入0.5-0.7MPa压缩空气即可满足所有动作驱动需求，不需要额外配置其他辅助设施。

　　结构设计阶段做了充分的维护便利性考量，超声波焊头采用快拆式安装结构，更换不同规格刀模时不需要复杂的调校，松开锁紧手柄即可完成拆装，对位基准做了定位销设计，重装后重复定位精度可控制在0.02mm以内；电气元件全部集成在设备后侧的电控仓内，仓门采用快拆螺丝固定，日常排查线路、更换元件时不需要拆解主体框架；防护门采用合页安装带安全门锁，门体打开时设备自动切断运行回路进入安全锁定状态，避免调试过程中出现误启动风险。

　　设备的动作逻辑做了分段优化，手动模式下可单独控制送料、焊头升降、超声波输出几个动作，方便新机调试、换型时的对位操作；自动模式下按启动键后设备自动完成送料、对位、超声裁切、落料的全流程循环，单次裁切循环时长可控制在1.5秒以内，相比人工裁切效率提升4倍以上，且裁切一致性远高于人工操作，不会出现人工操作时的尺寸偏差、切口不齐问题。针对胶料裁切过程中产生的少量碎屑，设备在裁切工位侧面预留了吸尘接口，可外接车间集中吸尘系统，及时吸走裁切产生的细小碎屑，避免碎屑堆积在刀模位置影响裁切精度，也能保持工位周边的生产环境整洁。整体结构设计没有冗余的复杂机构，所有运动部件都做了润滑脂加注通道设计，日常维护只需要定期给导向轴、传动齿轮加注润滑脂即可，易损件只有焊头和刀模，正常使用情况下焊头寿命可达半年以上，刀模根据裁切胶料的硬度不同可实现3-12个月的使用寿命，后期维护成本远低于传统的激光裁切、热切设备。
