手机数据线外壳检测镭雕封装一体机

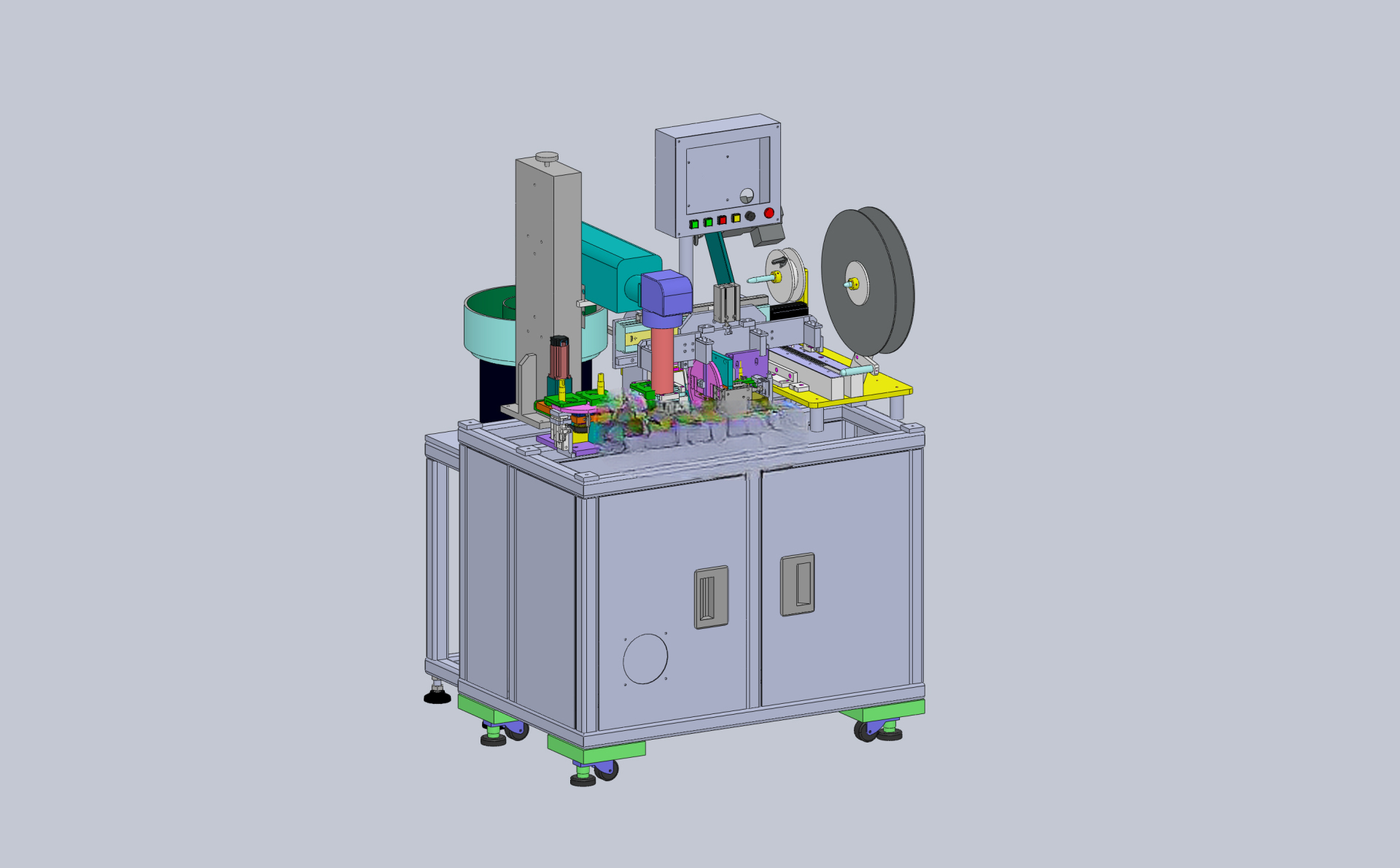

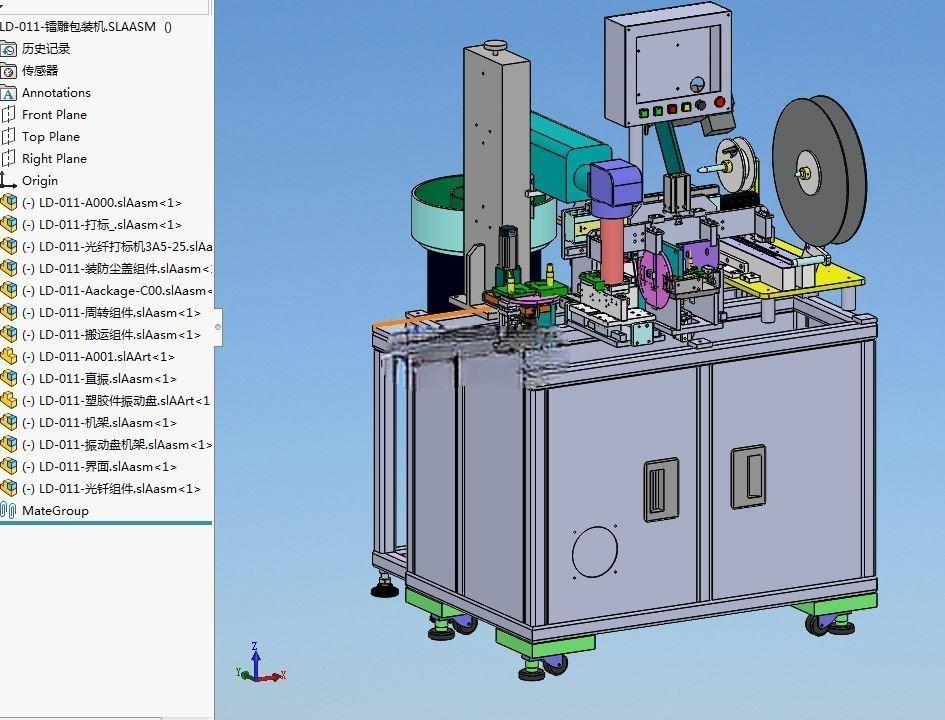

　　这款设备主要面向消费电子配件生产场景，针对手机数据线外壳这类尺寸微小、精度要求严苛的零部件，整合了多道后端加工工序，解决了传统分散工序中多次定位带来的累积误差问题，适配3C电子制造车间小零件批量连续生产的需求。设备整体采用台式一体化布局，核心作业区域集中在中部台板，左侧布置卷料上料机构，通过大直径料盘承载待加工的外壳料带，料盘旁设置张紧与导向轮组，保证料带送进过程中张力恒定，避免薄型塑料外壳在送料过程中出现变形、卡滞问题。

　　中部集成多工位作业模组，首先是CCD视觉检测工位，搭载高分辨率工业相机与环形冷光源，可对来料外壳的外观划痕、瑕疵、成型尺寸进行全检，检测精度可覆盖微米级的外观缺陷与尺寸偏差，检测数据实时反馈至控制系统，不合格品会在后续工位被自动剔除，避免不良品流入下道工序。视觉检测工位之后衔接激光镭雕工位，采用振镜式激光打标组件，可在外壳指定位置完成标识打刻，打标位置精度控制在±0.02mm范围内，打标过程中配套的排烟除尘结构可及时吸除打标产生的微量烟尘，避免烟尘附着在镜头或工件表面影响加工质量。

　　镭雕完成后的工件进入组装封装工位，该工位设置多组精密气动夹爪与微型直线导轨，配合凸轮分割器实现工位间的精准转位，将检测合格、打标完成的外壳精准装配到配套托盘内，托盘的定位销与外壳定位孔采用小间隙配合，保证每个工件在托盘内的位置一致性，为后续工序的自动化流转提供基准。设备右侧布置托盘上下料机构，可实现空托盘的自动上料与满载托盘的自动下料，托盘堆叠仓可容纳一定数量的托盘，减少人工补料的频次，提升设备连续运行时长。整机的传动系统采用伺服电机搭配精密丝杠的传动方案，所有运动轴的重复定位精度均满足小零件加工的精度要求，各运动部件旁均设置原点传感器与限位传感器，保证设备运行过程中的位置准确性与安全性。

　　考虑到小零件加工过程中容易出现碎屑卡滞的问题，设备台板上预留了吹气清洁接口，可在工位转位间隙对定位夹具进行自动清洁，避免碎屑残留影响定位精度。设备的安装边界充分考虑车间现场的布局需求，整体占地面积控制在小型台式设备范畴，无需额外做地基处理，可直接放置在标准车间工作台上使用，外接气源与电源即可完成调试投产，适配多品种小批量的柔性生产需求，换型时仅需更换对应产品的定位夹具与调用对应加工程序，即可快速切换生产品种，无需对设备主体结构进行大规模调整。在结构设计过程中，所有涉及定位的零部件均采用精加工处理，关键配合面的平面度、平行度均按照精密设备的公差要求进行管控，从结构基础上保证设备长期运行的精度稳定性，避免长期运行后出现精度衰减过快的问题。
