可换模自动模切生产设备结构设计

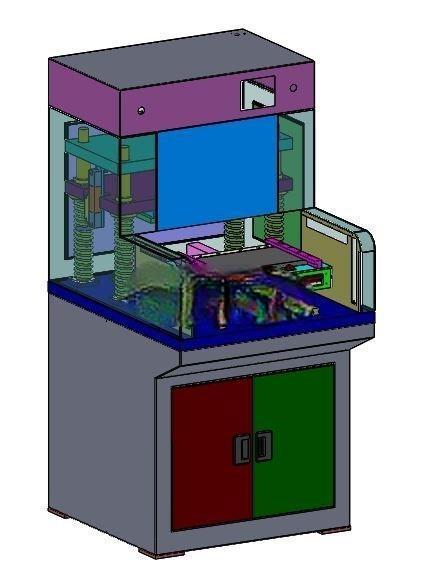

　　在消费电子、包装印刷、柔性材料加工领域，针对带贴膜工序的片状、薄型工件加工需求，这类自动模切设备是产线中衔接前道上料、后道分拣的核心工位，尤其适配小批量多品类的柔性生产场景，解决传统单模模切设备换模调试周期长、人工上下料对位误差大、重复作业劳动强度高的痛点。设备整体采用分体式布局设计，下部为一体式焊接机架，作为整台设备的安装基准，机架台面预留了标准的模具安装定位孔位，台面平面度加工公差控制在0.05mm/m范围内，保证模具安装后的平行度要求，机架底部配置可调脚杯，可适配车间地面0-15mm的高度差调整，安装时无需额外预埋地脚，直接放置于硬化车间地面即可完成调平，整台设备的占地面积控制在1800mm*1200mm范围内，操作侧预留600mm以上的维护通道，可直接嵌入现有自动化产线的预留工位，也可作为独立单机配合人工上下料使用。

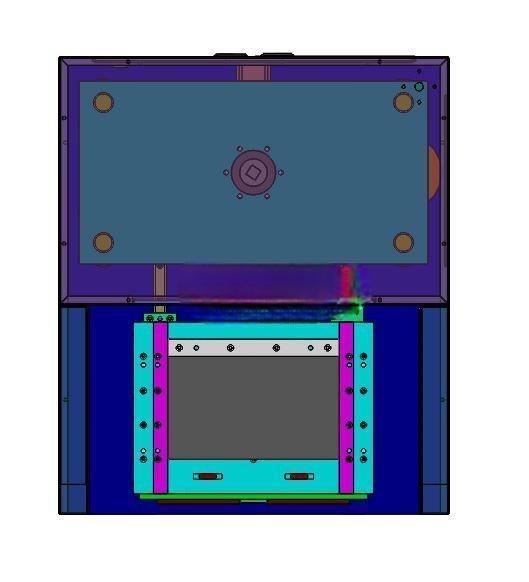

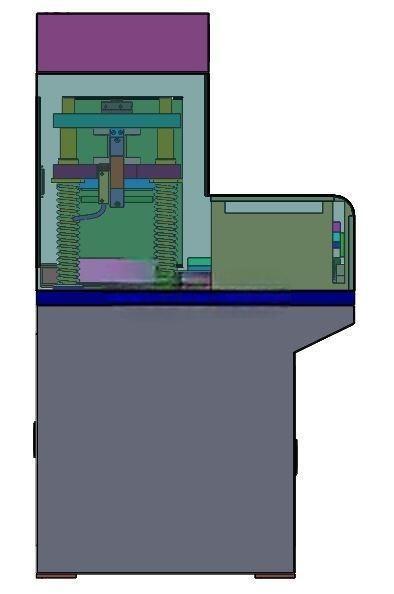

　　上部的模切执行单元采用四柱导向结构，四根镀铬导向柱表面硬度达到HRC58-62，配合无油润滑衬套，保证上下模合模时的同轴度误差不超过0.02mm，避免模切过程中出现刃口偏磨、切边毛刺超差的问题。上下模的驱动采用气缸驱动方案，相比传统的曲柄压力机驱动，气缸驱动的行程调整更便捷，可通过调节气缸行程限位块快速适配不同厚度的待加工工件，合模压力可通过气源压力无级调整，适配0.1-5mm厚度的PVC、PET、泡棉、双面胶等常见贴膜类材料的模切加工需求，不会出现压力过大导致的材料压痕破损，或是压力不足导致的切边连料问题。模具的快换结构是这套设备的设计核心，模具与安装台面之间采用定位销+快速夹钳的固定方式，无需拆装大量螺栓，操作人员仅需松开四个快速夹钳，即可将整套模具沿台面的导向滑槽抽出，更换对应产品的模具后推入定位，锁紧夹钳即可完成换模，单套模具更换时间可控制在10分钟以内，配合通用的模架本体，仅需更换模切刃口部分即可适配不同规格的产品，大幅降低多品类生产时的模具投入成本。

　　工件的横向进出料采用伺服电机搭配滚珠丝杆的驱动方案，伺服电机的位置控制精度可达±0.01mm，送料步距可通过控制系统直接参数化设置，无需调整机械限位，可适配不同尺寸工件的步进送料需求，送料平台表面铺设有防静电胶皮，避免贴膜类材料在输送过程中产生静电吸附灰尘、或是出现偏移走位的问题。整台设备的逻辑控制采用通用PLC作为控制核心，搭配触摸屏作为人机交互界面，操作人员可直接在界面上设置合模压力、保压时间、送料步距、连续加工节拍等参数，设备内置的安全逻辑可在安全门开启、气压不足、模具不到位的情况下自动锁止启动按钮，避免安全事故发生。

　　设备的后侧预留了标准的IO通讯接口，可直接对接前后段的自动上料机、成品分拣设备，实现全流程无人化加工，单机使用时也可配置手动操作按钮，配合人工完成上下料作业。在实际生产场景中，这类设备可覆盖电子辅料模切、包装纸盒压痕模切、保护膜裁切等多类加工需求，相比传统的手动模切设备，加工效率可提升3倍以上，产品良率可稳定控制在99%以上，同时大幅降低操作人员的重复劳动强度，仅需一名操作人员即可完成多台设备的上下料巡检作业。设备的气动元件、伺服驱动元件均采用行业通用标准安装尺寸，后期维护更换时无需定制专用配件，可大幅降低设备的全生命周期维护成本，整体结构设计充分考虑了车间现场的使用环境，所有电气元件均布置在独立的电气柜内，防护等级达到IP54，可适配车间内存在少量粉尘、切削液雾的常规加工环境，无需额外搭建独立的无尘隔间即可稳定运行。
