带矫直功能的金属板材开卷收卷设备

　　在金属板材加工的上下游环节里，卷材的开卷与初始矫直是整条产线效率的核心卡点，很多车间在做薄板冲压、钣金剪切前，都会因为来料卷料的内应力弯曲、边部波浪变形，导致后续送料定位偏差、成品平面度超差，这套带矫直功能的开卷收卷设备，就是针对这类痛点做的结构整合设计。

　　从实际产线适配场景来看，这类设备通常布置在卷材上料工位的最前端，对接后续的伺服送料机、整平机或者剪板工位，既可以单独作为开卷单元给单机设备供料，也能和后续的校平、剪切、码垛单元串联，组成完整的板材开卷校平剪切线，覆盖从0.5mm到6mm厚度的冷轧钢板、镀锌板、铝板等常用金属卷材的处理需求，在五金冲压、汽车零部件钣金、家电外壳加工、钢结构辅件生产、装饰金属板材加工这些场景里都能适配。

　　设备的功能逻辑是把传统分开布置的开卷机构和初矫直单元做了集成，开卷部分采用涨缩式卷筒结构，适配不同内径的金属卷材，卷筒的涨紧范围覆盖行业常用的508mm、610mm标准卷料内径，配合气动刹车结构，可以在送料停止时及时锁止卷筒，避免因为卷材惯性转动导致的料带松垮、散卷问题。和普通开卷机不同的是，这套设备在出料端集成了初矫直辊组，辊组采用多辊交错布置结构，上排矫直辊可以通过两侧的调节螺杆调整压下量，针对不同厚度、不同屈服强度的板材调整矫直间隙，料带从开卷卷筒引出后直接进入矫直辊组，先把卷料带来的大弧度弯曲压平，同时释放一部分卷材的轧制内应力，减少后续精校平工序的处理负荷，也能避免料带因为弯曲拱起导致的送料卡滞。

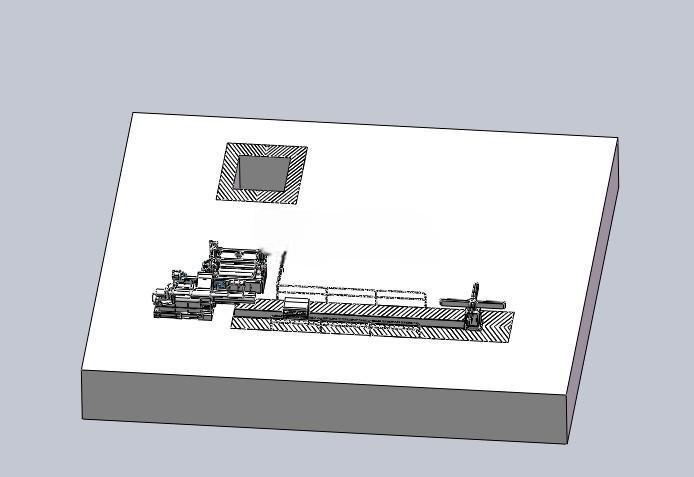

　　做这套设备的三维结构设计时，首先考虑的是安装边界的适配性，设备主体底座采用型钢焊接后整体退火处理的结构，避免长期承重导致的底座变形，整体安装占地面积控制在长2.8m、宽1.8m的范围内，不需要做特殊的地基预埋，只要车间地面平整度满足每平米误差不超过2mm，通过膨胀螺栓固定即可安装，设备进料端的中心高度和后续送料设备的进料中心高度保持在1100mm的行业通用尺寸，不需要额外做过渡连接架就能和市面上主流的送料机、整平机对接。卷筒的最大承重设计为8吨，适配宽度1500mm以内的标准卷材，能满足大部分中小型钣金加工车间的常用卷材规格，不需要额外定制大吨位开卷设备造成成本浪费。

　　结构细节上，矫直辊组的辊子采用40Cr材质调质后表面镀硬铬处理，硬度达到HRC58-62，避免长期和金属板材摩擦导致辊面拉伤，影响板材表面质量，辊子两端采用带密封的调心滚子轴承，既能承受矫直过程中的径向载荷，也能补偿辊子加工和安装带来的微小同轴度误差，延长轴承使用寿命。设备的动力部分采用变频电机搭配减速机驱动开卷卷筒，转速可以根据后续送料速度实时调整，配合出料端的料弧感应架，当料带下垂弧度达到设定阈值时自动降低开卷速度，弧度不足时提速，始终保持料带处于松弛但不拖地的状态，避免强行拉扯料带导致的板材变形或者表面划伤。

　　在安装调试的维度，设计时特意把矫直辊的调节手轮布置在设备操作侧，操作人员站在设备正面就能完成压下量的调整，不需要绕到设备侧面操作，同时在调节螺杆上加装了刻度盘，调整时可以直接读取压下量数值，针对不同厚度板材的参数调整可以做到量化，不需要反复试料找正。设备的电气控制箱集成在底座侧方，所有接线都在出厂前完成预布线，现场安装只需要接入三相380V动力电源就能完成调试，减少现场安装的接线工作量。另外考虑到换卷的操作便利性，开卷卷筒旁配备了气动压料臂，在卷材裁切、换卷时可以压住料头，避免料头弹开造成安全隐患，也能辅助把料头引入矫直辊组，降低操作人员的上料劳动强度。

　　从实际使用的反馈来看，这种集成初矫直功能的开卷设备，比传统单独开卷机搭配独立初校平的方案节省了大概15%的设备占地面积，同时减少了两个设备之间的料带过渡环节，料带在输送过程中出现跑偏、刮擦的概率更低，对于厂房面积有限的中小型加工车间来说，这种集成化的结构设计能在满足工艺需求的前提下，最大化压缩产线的占用空间，同时减少设备采购的整体成本。
