织带行业用定长裁切加工设备结构

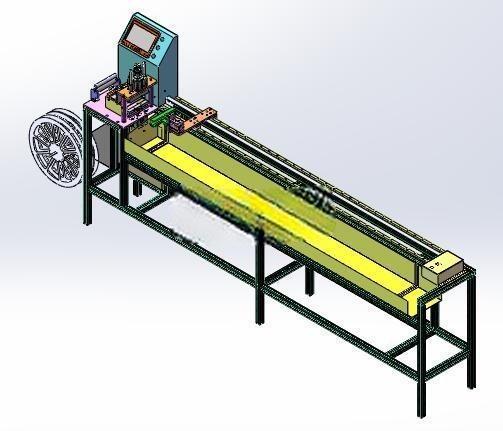

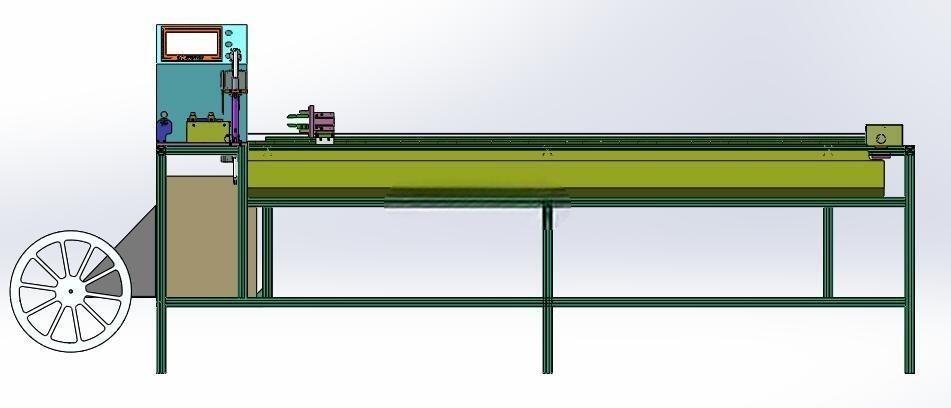

　　在织带、窄幅带料的批量加工场景里，定长裁切是绕不开的核心工序，以往人工裁切或者半自动裁切的模式，很难兼顾长度一致性和加工效率，尤其是面对2米以内的长尺寸织带订单，人工拉扯送料很容易出现带料偏移、长度误差超差的问题，这款裁切设备的结构设计，就是针对织带生产车间的实际加工痛点做的定向优化。从实际使用场景来看，这类设备一般布置在织带整经、织造工序的后段，承接成卷织带的定长裁切下料工作，也可以对接后续的织带缝合、组装工位，把成卷的连续织带按照生产要求裁切成固定长度的单段工件，避免人工裁切带来的长度参差不齐、切口歪斜的问题，尤其适合松紧带、编织带、箱包带这类窄幅柔性带料的加工，裁切长度覆盖范围到2米，能满足绝大多数民用、工业用织带的下料尺寸需求。设备的整体布局采用长条形卧式结构，进料端设置大直径的导向轮组，成卷的织带从料卷引出后，先绕过导向轮做初步的张力舒展，避免带料在送进过程中出现褶皱、扭结的问题，导向轮的轮面做了滚花防滑处理，和带料接触时不会出现打滑丢转的情况，保证送料长度的基准准确。送进路径全程设置在水平台面上，台面采用光滑的耐磨板材铺设，减少带料移动时的摩擦阻力，也避免带料表面被刮毛、勾丝，影响成品外观质量。

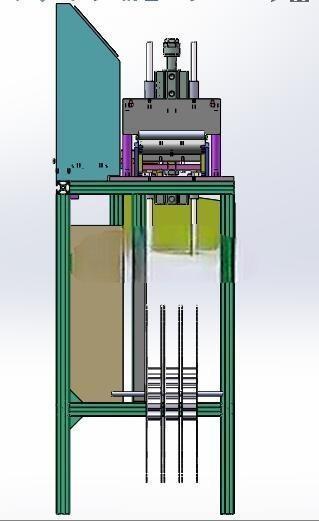

　　裁切工位布置在设备靠近操作侧的一端，裁切机构采用垂直下切的动作逻辑，切刀的行程做了限位设计，下切到位后刚好切断带料，不会磕碰到下方的承托台面，延长切刀的使用寿命；和裁切机构配合的是织带夹紧工装，在切刀下切之前，夹紧工装会先压住裁切位置两侧的织带，避免带料在裁切受力时出现回缩、移位，保证切口平整，不会出现带料端头抽丝、毛边的问题。设备的控制端布置在进料侧的上方，操作面板的高度符合站立操作的人体工程学要求，操作人员站在设备侧方就可以完成参数设置、启停操作，不需要大幅度弯腰或者抬手，长时间操作也不容易产生疲劳。从安装边界来看，设备整体采用方管焊接的机架结构，四条支腿作为主要的支撑点，安装时只需要保证地面平整，不需要做额外的地基预埋，机架底部可以选配可调脚杯，对地面的水平度误差做微调，保证设备台面处于水平状态，避免带料在送进过程中因为台面倾斜出现跑偏。设备的总长度对应最大裁切长度做了冗余设计，除了2米的有效裁切行程，两端预留了导向轮、裁切机构的安装空间，整体占地面积不大，适合车间内多台并排布置，匹配不同规格织带的加工需求。设计过程中，针对柔性带料容易跑偏的问题，在送料路径上每隔一段距离就设置了可调的侧边挡条，挡条的间距可以根据加工织带的宽度做灵活调整，不管是几毫米宽的细织带，还是几十毫米宽的宽幅织带，都能通过调整挡条位置保证送进路径的直线度，不需要更换额外的导向配件，减少换产调整的时间。裁切精度控制在正负1mm的范围内，这个精度等级对于织带类产品来说完全满足使用要求，毕竟织带本身属于柔性工件，后续组装过程中也允许一定的尺寸公差，不需要追求过高的精度带来不必要的成本上升。

　　设备的驱动逻辑采用送料伺服和裁切动作联动的设计，送料辊按照设定的长度送进对应距离后，先触发夹紧工装动作，再触发切刀下切，裁切完成后切刀抬起、夹紧工装松开，送料辊继续送进下一段长度，整个动作流程连贯，没有多余的等待时间，加工效率比人工裁切提升数倍。机架的结构设计做了轻量化优化，在保证整体刚性的前提下，减少了不必要的板材焊接，方管的壁厚选择兼顾了结构强度和设备整体重量，方便设备在车间内移位调整，不会因为机架过重增加搬运难度。走线全部布置在方管机架的内部，外部没有裸露的电线、气管，既避免车间内的飞花、灰尘堆积在线路上造成安全隐患，也让设备的外观更加整洁，日常清理台面的时候不会碰挂到线路。

　　操作面板上除了参数设置的显示屏和操作按钮，还设置了紧急停止按钮，在设备出现异常的时候可以快速停机，避免出现安全事故。从维护角度来看，切刀作为易损件，采用快拆式的安装结构，不需要复杂的工具就可以完成切刀的更换和打磨，减少设备停机维护的时间；导向轮、送料辊的转动部位都设置了注油孔，日常保养时只需要定期加注润滑脂就可以保证转动顺畅，不需要复杂的维护操作。这款设备的结构没有冗余的复杂设计，所有的机构都是围绕织带定长裁切的实际需求设置，没有为了追求花哨的功能增加不必要的结构，不管是设备制造成本还是后期的使用维护成本，都控制在比较合理的范围内，非常适合中小规模的织带生产企业做下料工序的设备升级，替换传统的人工裁切或者老旧的半自动裁切设备，在保证裁切质量的同时提升加工效率，减少人工操作的误差。
