双段式钢板输送设备结构设计方案

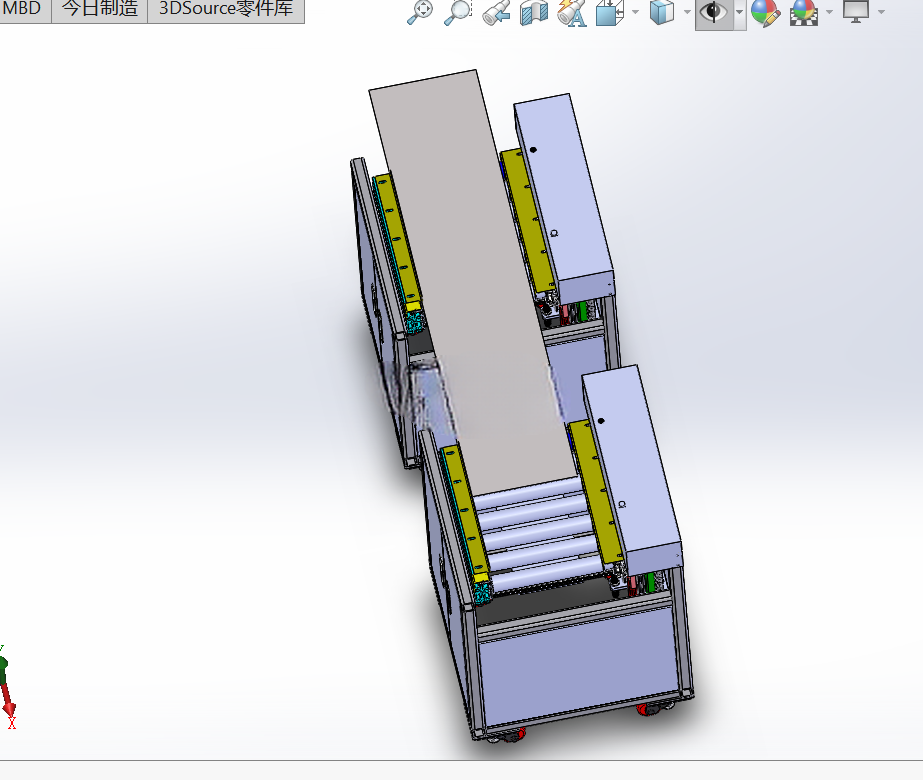

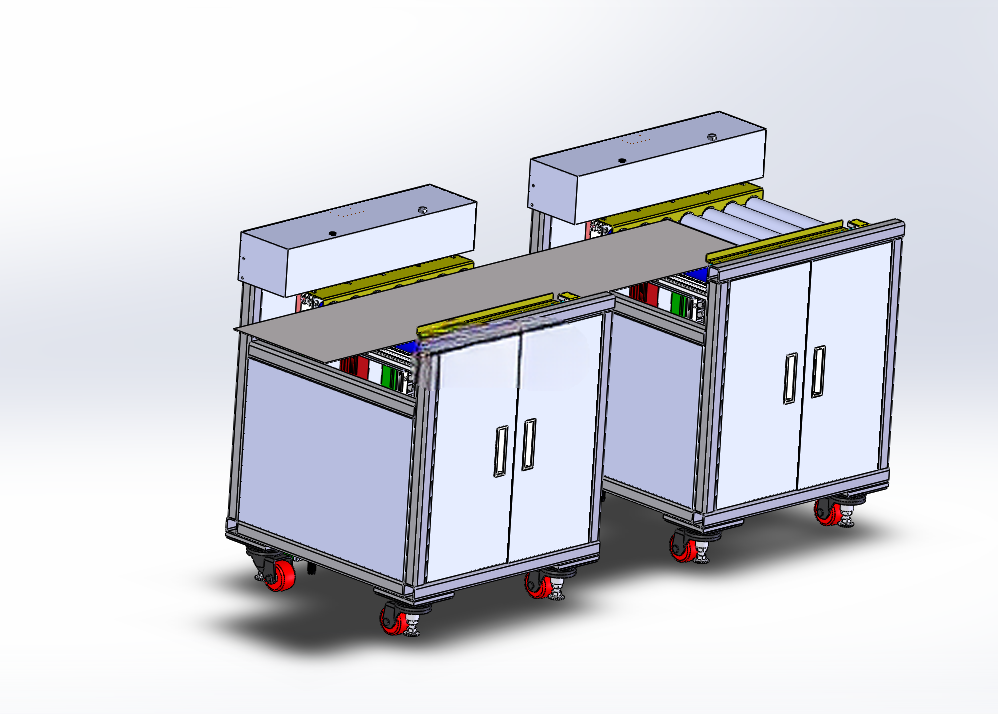

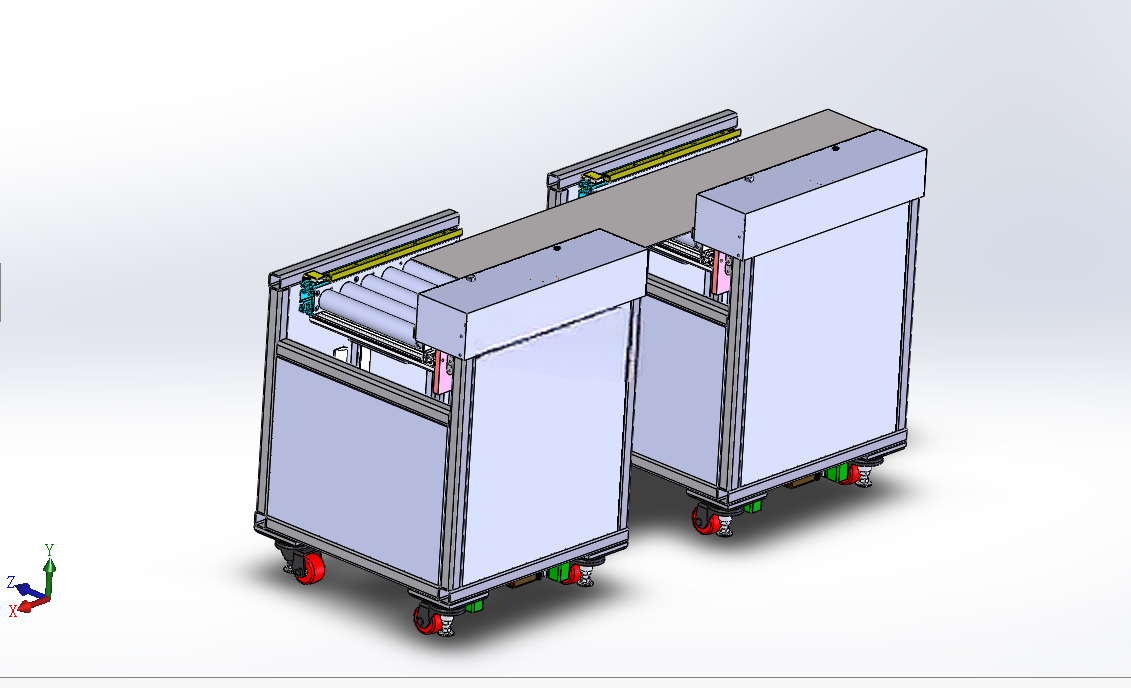

　　这款钢板输送设备的设计初衷，是解决冶金、煤炭、化工、电力、机械制造等行业中，长条形钢板、重型板状工件在车间工序间的水平或小倾角转运需求，区别于常规皮带输送机无法承载尖锐、高温、重载板料的短板，该设备采用固接在牵引链上的板条作为承载面，可直接承接切割后带毛边、余温的钢板工件，避免皮带被划伤、烫损的问题。从结构布局来看，设备采用双段分体式机架设计，两段输送单元可根据车间产线的布局需求调整对接角度，既可以直线排布组成长距离输送线，也可以错位排布实现工件的转向过渡，机架底部配置可调脚轮与支撑脚，既方便设备在车间内的移位调整，就位后锁紧支撑脚即可保证运行时的结构稳定性，不会因重载输送出现机架晃动偏移。

　　承载段的板条采用高强度耐磨钢材加工，板条表面做防滑处理，与两侧牵引链的连接点采用沉头螺栓固定，避免螺栓凸起刮蹭钢板底面，牵引链配套重载链轮驱动，驱动单元布置在设备端部的密封护罩内，护罩预留检修口，日常维护时可快速打开护罩调整链条张紧度、检查链轮磨损情况，无需拆解整体机架。两侧的导向护板采用分段可调式设计，可根据输送钢板的宽度调整护板间距，避免钢板在输送过程中出现跑偏、卡滞的问题，护板内侧粘贴耐磨缓冲条，钢板边缘接触护板时不会产生硬碰撞划伤工件表面，也能降低碰撞产生的车间噪音。

　　设备的输送辊组排布在两段输送单元的对接位置，采用密排小直径辊筒，减小钢板在跨段输送时的落差，避免较薄的钢板在对接位置出现卡边、弯折的问题，辊筒两端采用带座轴承固定，转动阻力小，长期运行也不会出现卡滞问题。从安装边界来看，单段输送单元的宽度可适配300mm至1200mm宽度的钢板输送，输送速度可通过驱动端的调速机构调整，匹配不同产线的节拍需求，设备整体高度适配常规车间作业平台的高度，可直接与剪板机、折弯机、激光切割机等板材加工设备的出料口对接，无需额外搭建过渡平台，钢板从加工设备出料后可直接落在输送板条上，自动转运到下一工序或码垛位置，减少人工搬运重型钢板的劳动强度，也能避免人工搬运过程中出现的钢板磕碰、人员砸伤风险。在设计过程中，充分考虑了车间多粉尘、多金属切屑的工况，所有转动部件都配置了防尘密封结构，牵引链的运行轨道内嵌在机架内部，避免切屑掉落到轨道内加剧链条磨损，设备底部预留切屑收集槽，日常清理时可直接抽出槽体清理积攒的金属切屑，无需拆解设备主体。设备的电气控制单元集成在端部的电控箱内，可配置启停、急停、调速按钮，也可对接产线的总控系统实现联动控制，当上游设备出料时自动启动输送，无工件时可低速待机或停止运行，降低设备空转的能耗。

　　相较于传统的辊道输送机，这款板条式钢板输送机的承载面连续性更好，不会出现小尺寸钢板卡在辊筒间隙的问题，可适配不同厚度、不同尺寸的钢板输送，不管是整张的厚钢板还是切割后的小型板件，都能平稳输送，不会出现卡料、掉料的问题。在实际应用场景中，该设备既可以用于板材加工车间的工序间转运，也可以用于仓储环节的钢板出入库输送，还可配套上下料机械手实现钢板的自动上下料作业，适配多品种小批量的板材加工生产模式，设备的模块化设计也方便后续根据产线调整需求延长或缩短输送长度，更换磨损的板条、链条等易损件时无需整体更换设备，降低后期的维护成本。
