圆管配套长距离管状物料输送架结构

　　在散料密闭输送的生产场景里，这类管状输送结构常和圆管带式输送机搭配部署，解决普通平皮带输送散料时撒漏、扬尘、物料受外界污染的问题，常见于矿山散料转运、粮食仓储进出料、建材粉料输送、化工颗粒料长距离转序的工位，能在水平长距离、小角度倾斜的输送路径上，把散料包裹在卷成圆管状的带体内部完成转运，避免输送过程中物料洒落造成的场地清理负担，也能减少粉料类物料的飞扬损耗，同时隔绝外界杂物混入输送物料，适配对物料洁净度有要求、或是输送易扬尘散料的生产场景。

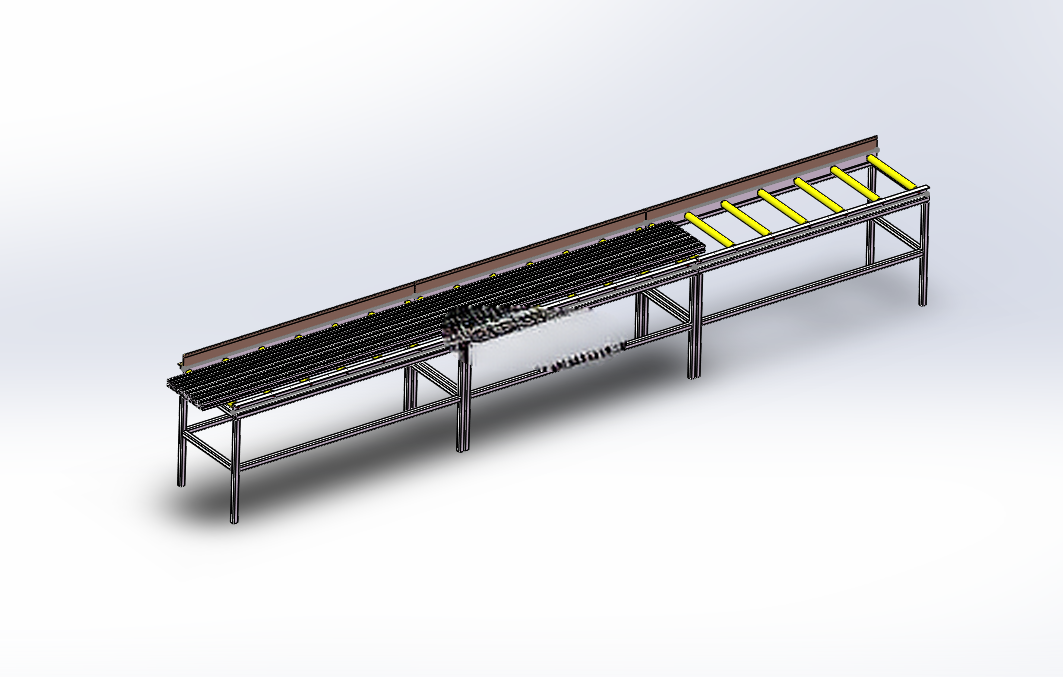

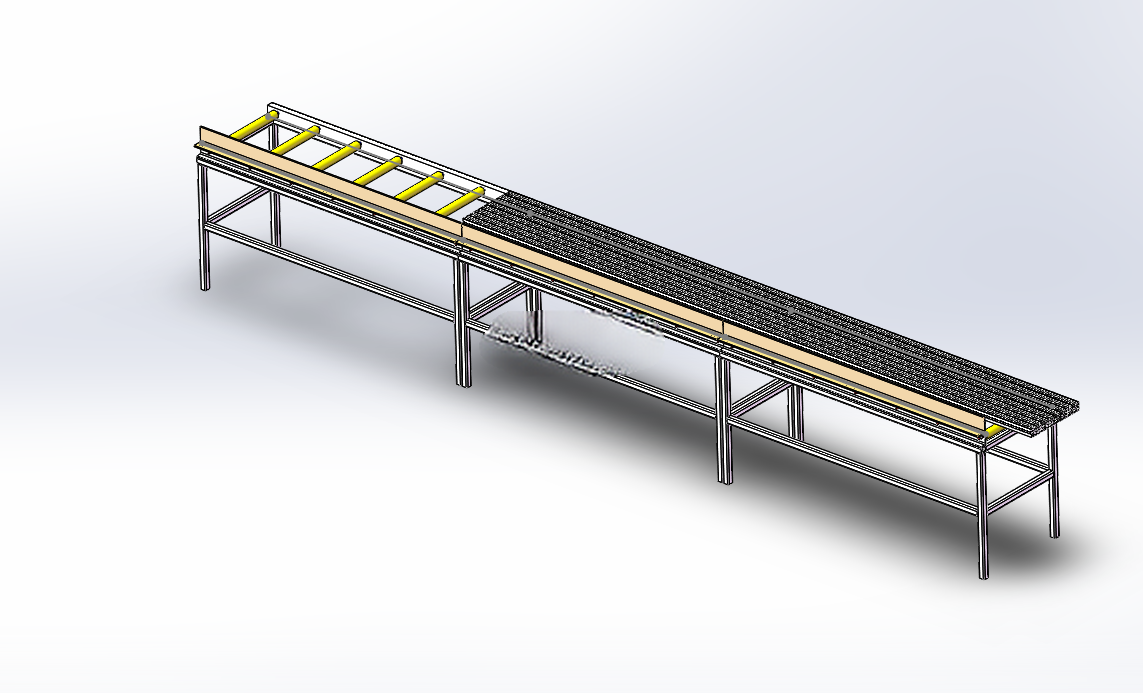

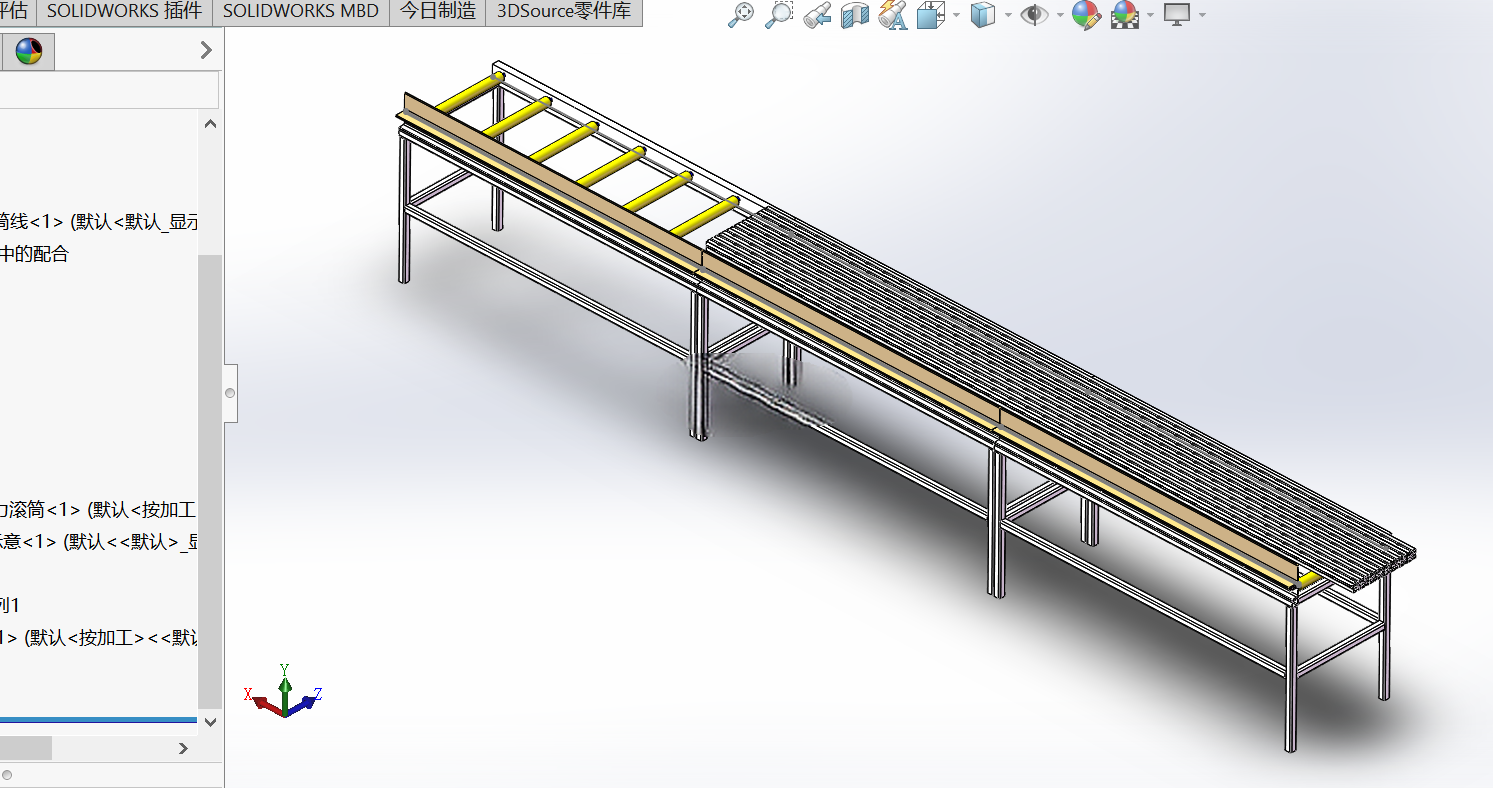

　　从结构设计逻辑来看，这套输送架采用分段式方管焊接机架作为承载基础，机架支腿按照等间距排布，支腿底部预留安装孔位，可通过膨胀螺栓直接固定在硬化混凝土地面，安装时需要保证各段机架的上平面平面度误差控制在合理范围，避免带体运行时出现跑偏、带体边缘异常磨损的问题。机架上部沿输送方向布置多组平行的承托辊组，辊组采用分段式短辊排布，每段短辊对应带体卷合后的承托点位，辊体表面做光滑处理，减少带体运行时的摩擦阻力，靠近出料端的位置设置倾斜排布的导向辊，引导带体从平展状态逐步过渡到卷合为圆管的形态，保证带体在进入圆管带式输送机主机段时能完全卷合，不会出现物料卡滞、带体错位的问题。

　　带体本身的结构设计匹配管状输送的需求，带体芯层采用高强力帆布或是钢丝绳作为骨架层，保证长距离输送时带体的拉伸强度足够，不会因为长期张紧运行出现过度伸长、带体松弛打滑的问题，带体上下覆盖层采用高耐磨优质胶料，适配散料摩擦、颗粒冲击的工况，延长带体的实际使用寿命。带体的宽度参数经过匹配计算，保证卷合为圆管状态时搭接位置有足够的重叠量，不会因为带体宽度不足出现卷合缝隙，导致物料从缝隙漏出，同时重叠量也不会过大，避免带体卷合时出现褶皱、局部应力集中的问题。

　　在安装边界方面，这套输送架的总长度可根据现场输送距离做分段拼接，单段机架长度控制在方便运输与现场吊装的范围内，机架整体宽度略大于带体展平后的宽度，两侧预留足够的安装与维护空间，方便后期更换辊组、调整带体张紧度；机架的高度可根据前后对接设备的进料口高度做适配调整，支腿可设计为可调节结构，在地面不平整的现场能微调机架水平度，保证带体运行顺畅。设备运行时，带体沿承托辊组向前移动，在导向辊的作用下逐步卷成圆管状，将散料包裹在管内向前输送，到达卸料位置后带体逐步展平，完成物料卸料，之后带体沿回程辊道返回进料端，循环完成输送作业。

　　设计过程中需要重点考虑带体运行的对中性，在机架的合适位置设置防跑偏挡辊，避免带体长期运行后出现横向偏移，导致卷合错位、物料撒漏；承托辊组的排布间距需要根据输送物料的密度做调整，输送密度大的矿石类物料时适当缩小辊组间距，避免带体在物料重力作用下出现过度下挠，影响带体卷合效果；输送粮食等轻质物料时可适当放大辊组间距，控制设备整体制造成本。另外带体的张紧装置设置在机架的一端，采用螺旋张紧结构，结构简单可靠，方便现场维护人员根据带体的实际伸长量调整张紧力，保证带体运行时不打滑、不跑偏。
