回形循环皮带输送线结构设计

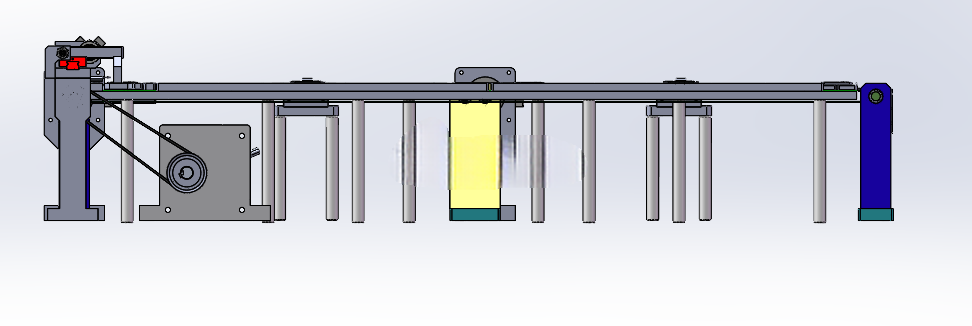

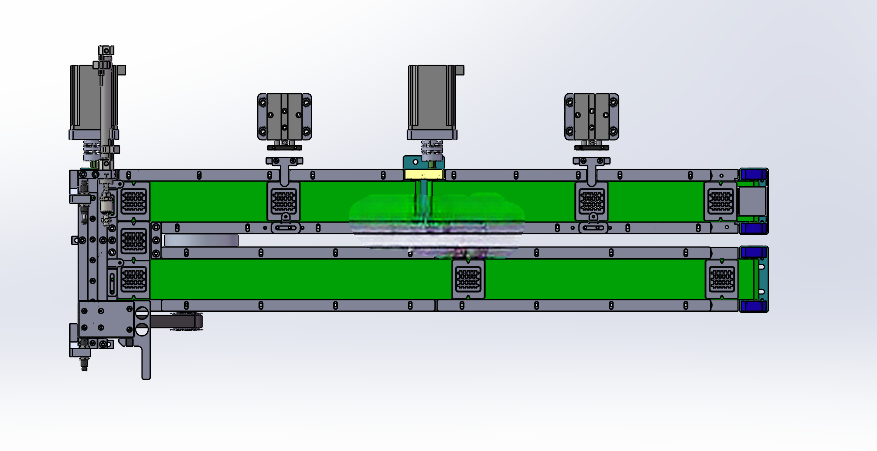

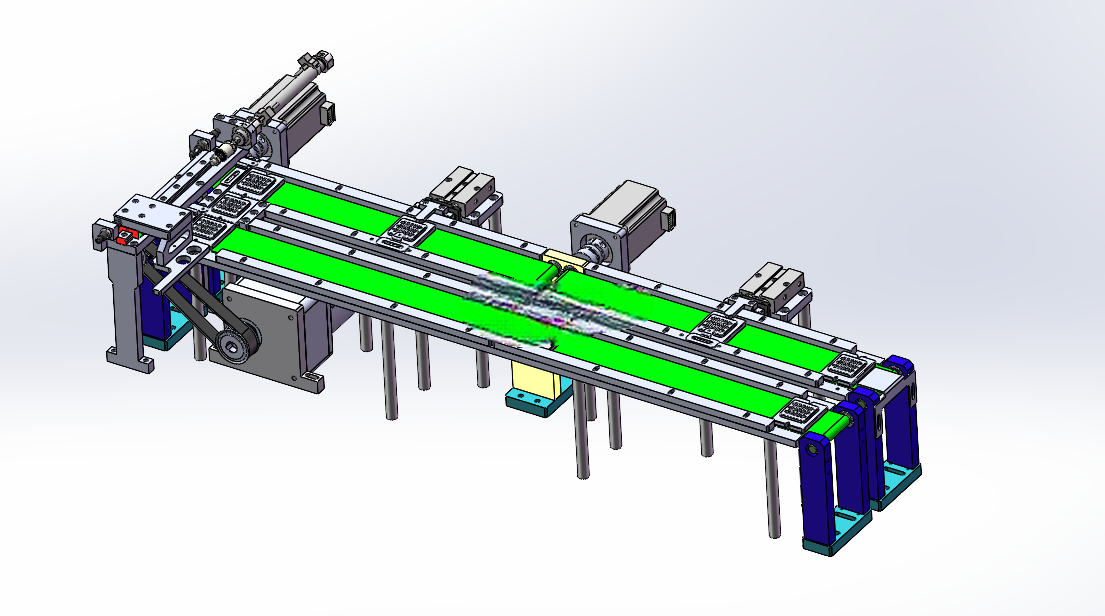

　　在3C电子小件组装、小型五金零件工序流转、日化产品包装连线这类产线场景里，直线输送往往受车间场地宽度限制，无法排布多工位并行作业的回流工位，常规的转弯皮带机又存在转角处工件卡滞、小尺寸零件掉落的问题，这类回形循环输送结构刚好能解决这类场地受限的产线布局痛点。这套输送结构采用上下层皮带回流的布局逻辑，上层作为工件载具的作业输送面，下层作为空载具的回流通道，不需要额外设置移栽机就能完成载具的循环流转，相比传统的端部分拣回流结构，能节省至少30%的端部安装空间，适合车间面宽有限、需要在输送线单侧排布多个人工或自动作业工位的场景。

　　从功能实现来看，平行移栽工位采用气缸作为推送动力，相比伺服移栽模组，气缸推送的结构成本更低，动作逻辑简单，不需要复杂的运动控制编程，只需要搭配两端的磁性开关就能完成到位检测，适合载具重量在5kg以内的轻载输送场景，推送行程可以根据工位间距调整，能满足不同工序的作业间距需求。输送线的支撑腿采用标准铝型材搭建，腿底部配置可调脚杯，安装时可以根据地面平整度调整整体高度，调整范围在±30mm之间，能适配不同高度的作业台对接需求，不需要额外做地基处理。

　　设计过程中优先考虑了结构的易维护性，皮带张紧机构设置在两端的驱动辊和从动辊位置，不需要拆解线体护板就能完成皮带的张紧度调整，日常维护时只需要松开张紧座的锁紧螺栓，调整辊轴位置就能完成皮带松紧校准，单根皮带的更换时间可以控制在20分钟以内。线体的驱动单元布置在端部的侧装支架上，电机和驱动辊之间采用同步带传动，传动比设置为1:3，输出转速能让上层输送面的线速度稳定在0-12m/min区间，可以根据产线节拍调整输送速度，适配不同工序的作业时长需求。

　　安装边界方面，这套输送结构的整体宽度控制在850mm以内，上层作业面的高度可以根据需求设置在750mm-900mm的人工舒适作业区间，线体的直线段单段长度最长可以做到6m，回形转弯处的内转弯半径设置为150mm，能保证尺寸在200mm*200mm以内的载具平稳通过转弯段，不会出现卡滞或偏斜。载具的定位依靠输送面侧边的导向条完成，导向条采用耐磨超高分子量聚乙烯材质，摩擦系数低，长时间运行不会刮花载具侧面，也不会产生过多的摩擦噪音，运行时的整体噪音可以控制在65分贝以内，符合车间作业的噪音标准。

　　结构细节上，平行移栽的推送板表面贴有防滑聚氨酯垫，推送载具时不会出现硬接触撞击，能减少载具的磨损，也能避免推送过程中载具偏移。回流层的皮带和上层皮带采用同规格的平皮带，备件通用性强，不需要单独储备两种规格的皮带备件，降低运维的备件储备成本。线体的侧边预留了传感器安装槽，可以根据工序需求加装光电传感器、到位开关，实现载具的到位检测、积放控制，不需要额外在型材上打孔加工，后期改造工位时只需要将传感器螺母卡入型材槽内就能完成固定，调整工位位置非常方便。

　　考虑到产线的扩展性，线体的端部预留了对接其他专机的接口法兰，后续如果需要对接加工设备、检测设备，只需要加工对应的转接板就能完成对接，不需要对原有线体的主体结构做切割改动。整体结构没有复杂的定制加工件，90%以上的零部件都可以采用标准工业铝型材、标准输送配件、标准气缸组装完成，加工周期短，组装难度低，普通的设备装配人员按照装配图纸就能在3个工作日内完成整线的组装调试，不需要专业的调试人员到场就能完成初始运行参数的校准。
