带定位功能的小型链板输送流水线结构

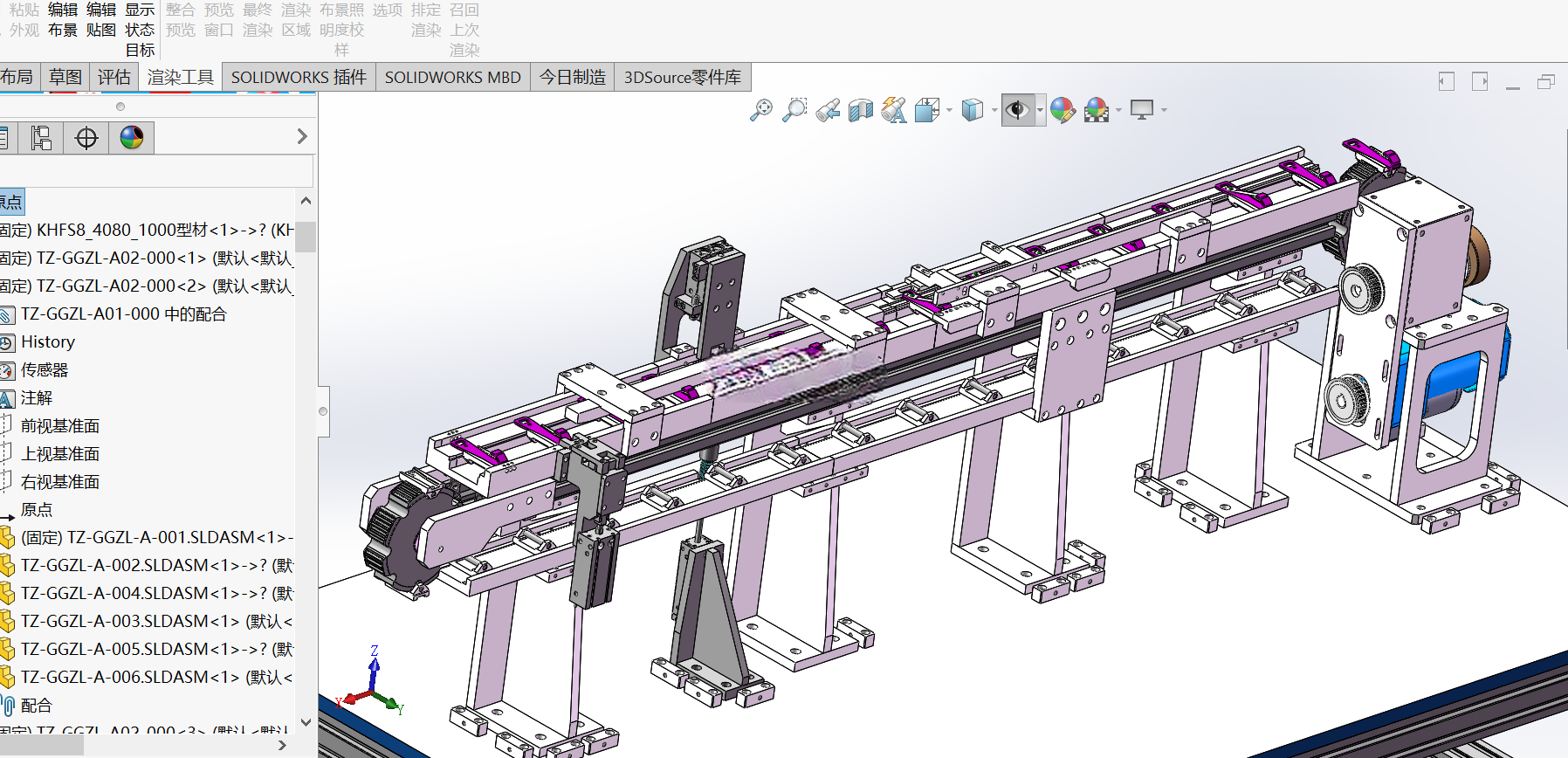

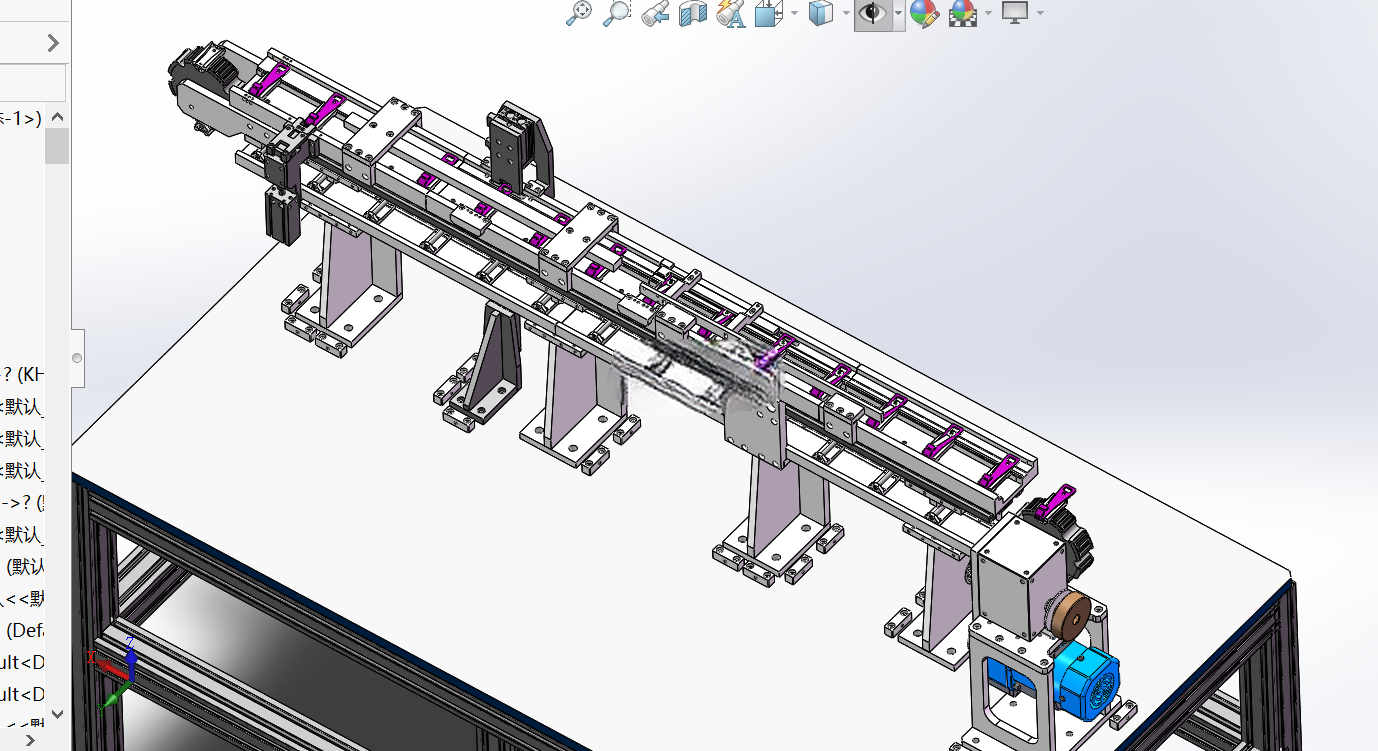

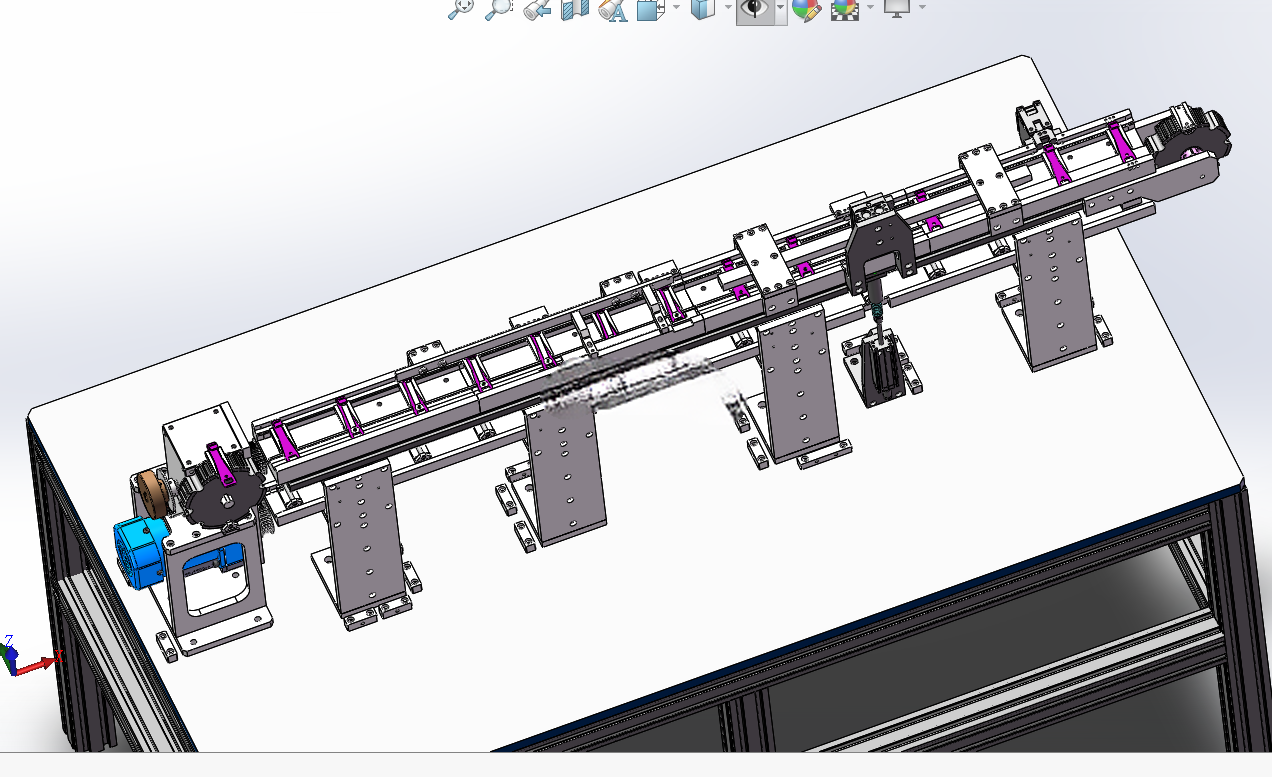

　　这款小型输送结构的设计初衷，是解决中小负载工件在产线工序间的精准转运需求，适配电子零部件装配、小型五金件加工、小家电组装这类对工件停放位置有一致性要求的生产场景，区别于常规无定位的普通皮带线，它能在输送过程中保证工件的相对位置不发生偏移，避免后续工位的抓取、检测工序出现对位偏差。从结构布局来看，整机采用分段式支撑设计，四根立式支撑脚通过底部安装板与设备机架或者地面基准固定，支撑脚上方设置横向承托梁，整条输送链板架设在承托梁上方，驱动端布置在输送线的一端，采用电机配合传动组件带动链板循环运转，张紧结构集成在从动端位置，可通过调节螺栓调整链板张紧度，避免长期运行后出现链板松垮、跳齿的问题。

　　链板作为直接承载工件的部件，表面做了平整化处理，每间隔固定节距设置定位挡块，工件放置在相邻挡块形成的容置空间内，输送过程中不会因为启停惯性、小角度爬坡出现滑移，这一设计也让它可以适配短距离的爬坡输送场景，不需要额外增加防滑附件就能保证工件输送姿态稳定。设计阶段特意控制了整机的运行节拍，没有追求过高的输送速度，毕竟配套的加工、装配工序本身节拍偏缓，过快的输送速度反而会增加工件定位偏差的概率，也会加剧链板与导轨之间的磨损，降低设备整体使用寿命。从安装边界来看，整机的宽度控制在较窄的区间，不会占用过多的产线横向空间，支撑脚的安装孔位做了长圆孔设计，现场安装时可以根据实际布局微调横向、纵向的固定位置，降低对现场安装基准的精度要求。

　　线体中段预留了工位安装位，可以根据实际工序需求加装检测传感器、阻挡气缸、定位销组件，不需要对主体结构做额外打孔焊接，适配不同工序的改造需求。线体的驱动侧预留了走线槽位置，动力线、传感器信号线可以沿着走线槽规整布置，避免线缆外露被运转部件剐蹭。在负载适配方面，这款结构针对单工位承载重量做了强化设计，链板下方设置了耐磨支撑导轨，链板承载工件时不会因为重量出现下塌变形，支撑脚与承托梁之间采用螺栓锁紧的刚性连接，满载运行时不会出现明显的晃动，保证输送过程的平稳性。不同于重型输送线的笨重结构，这款小型线体的主体框架采用轻量化设计，在保证结构刚性的前提下控制了整体重量，方便产线布局调整时的移位与重新安装。

　　实际应用中，这类带定位的小型输送线常布置在装配工位之间，衔接上一工序的出料与下一工序的上料，因为自带定位功能，不需要额外增加视觉对位或者机械纠偏结构，就能让工件以固定姿态到达指定工位，能有效降低整线的制造成本，也减少了后续工位的调试工作量。链板的传动间隙做了严格控制，启停时的位置重复精度可以满足多数自动化上下料手的抓取要求，不需要额外设置二次定位机构。在维护性设计上，链板采用分段拼接结构，单节链板出现磨损时可以单独拆卸更换，不需要拆解整条输送线，降低后期维护的时间成本；驱动端的传动部件都设置在可拆卸的护罩内部，日常点检时只需要拆开护罩就能检查传动件的磨损情况，润滑点也做了外置设计，不需要拆解设备就能完成定期润滑保养。线体两端设置了机械限位块，避免链板运转超出行程范围，驱动电机配套了过载保护结构，出现工件卡滞时会自动停止运转，避免电机堵转烧毁或者链板被拉变形。
