薄膜冷却收卷生产线设备结构设计

　　在软包装薄膜、光学功能膜、锂电隔膜等卷状薄膜制品的生产工序中，挤出、涂布、印刷等前段工序完成后，薄膜表面往往残留加工余热，若直接收卷会出现膜面粘连、卷料起皱、内层应力不均导致的变形等问题，冷却收卷生产线正是衔接前段加工与成品收卷的核心工序设备，承担着膜面均匀降温、恒张力收卷的核心作用，直接影响最终成卷薄膜的良品率与后续分切、复卷工序的加工效率。这套设备采用分体式独立控制架构，将冷却输送单元与自动收卷单元拆分为两个可独立调机、独立移位的机架模块，两个单元之间预留120-180mm的穿膜操作间隙，既方便日常穿带引膜、清理辊面残留杂物，也能适配不同厂房的工位排布需求，无需强制要求两个单元严格对齐安装，可根据现场走线、人员操作通道的实际情况微调相对位置，降低了设备进场安装的场地适配难度。

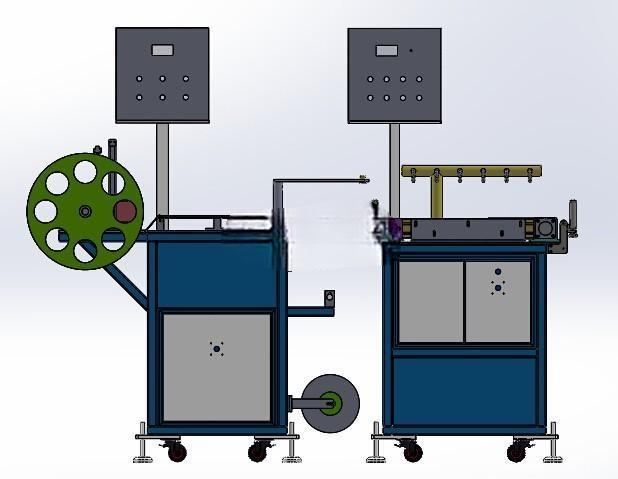

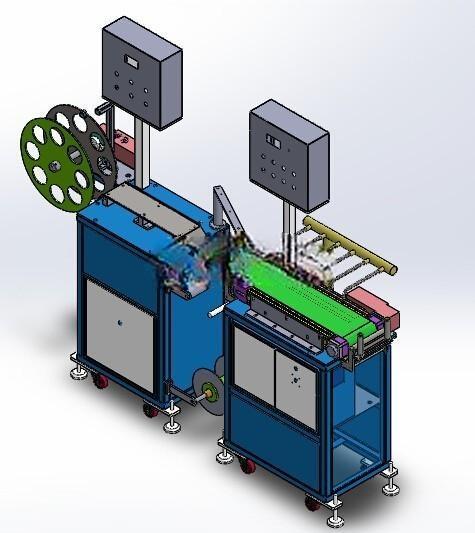

　　冷却输送单元的机架采用方管焊接框架结构，底部配置带刹车的万向脚轮与可调支撑脚，移动就位后可通过支撑脚将机架抬升锁定，避免设备运行过程中出现晃动偏移；冷却段采用上吹式风冷结构，沿输送方向排布多组万向竹节气管，气管的出气角度可根据薄膜幅宽、走膜速度、膜面余温高低自由调整，气流直接作用于刚完成前段加工的薄膜表面，带走膜面余热的同时不会对薄膜表面造成硬接触划伤，相比接触式冷却辊结构，风冷方案无需配置冷水循环系统，也不存在冷却辊面结露沾湿膜面的风险，更适合对表面洁净度要求较高的薄膜加工场景；输送段的走膜路径上配置多根硬质阳极氧化铝导辊，导辊两端采用深沟球轴承支撑，转动阻力小，不会对走膜过程造成额外张力拉扯，避免薄膜出现拉伸变形。

　　自动收卷单元同样采用方管焊接机架，与冷却单元保持一致的底部支撑结构，收卷端配置导向轮组与收卷滚轮机构，导向轮组的位置可根据收卷卷径的变化做自适应调整，保证薄膜进入收卷工位时的角度始终保持在合理区间，避免收卷过程中出现跑偏、叠边问题；收卷滚轮采用表面包胶结构，增大与膜卷表面的摩擦力的同时，不会划伤膜面，收卷过程中滚轮与膜卷表面保持恒定接触压力，随着收卷卷径增大，滚轮位置可自动退让，保证收卷张力始终处于稳定区间，避免内层膜被压皱、外层膜收卷过松出现散卷。两个单元的控制箱体独立安装在各自机架的上方立柱上，操作面板高度设置在1.4-1.5m区间，刚好适配站立操作的人体工程学高度，操作人员无需弯腰或抬手即可完成参数调整、启停操作；面板上排布速度调节、张力控制、启停按钮等操作元件，两个单元的控制系统独立运行，可根据前段工序的出料速度单独调整冷却输送段的走膜速度，也可根据膜卷规格单独调整收卷段的收卷张力与转速，调试阶段可单独启动单个单元做动作测试，无需整机联动，降低了设备调试与故障排查的难度。

　　从安装边界来看，整套设备的总长度控制在2.8m以内，宽度控制在1.2m以内，高度不超过1.8m，属于中小型产线配套设备，不需要预留过大的安装空间，常规生产车间的标准工位即可容纳；设备的电气走线全部沿机架内部的线槽排布，外部无裸露线缆，既避免生产过程中线缆被剐蹭破损，也能保持设备外观整洁，减少清洁死角。在实际生产应用中，这套设备可适配0.02-0.2mm厚度范围的各类塑料薄膜、复合膜的冷却收卷工序，走膜速度可在5-30m/min区间内无级调整，可匹配不同产能规模的前段加工设备，不需要对原有产线做大规模改造即可完成对接安装；相比一体式结构的冷却收卷设备，分体式架构的维护成本更低，若其中一个单元出现故障，可单独拆解维修，不会导致整条产线长时间停摆，万向竹节气管的易损件更换成本极低，日常维护只需要定期清理气管出气口的积尘、检查导辊轴承的润滑状态即可，不需要复杂的专业维护技能。设计过程中充分考虑了薄膜加工场景的实际操作痛点，比如在冷却段的末端预留了膜面检测的操作空间，操作人员可在该位置检查膜面的冷却效果、是否存在外观缺陷，若发现问题可及时调整前段工艺参数或冷却风量，避免不合格产品流入收卷工序造成整卷报废；收卷单元的侧边预留了卸卷操作空间，成卷膜卷重量在50kg以内时，操作人员可直接手动完成卸卷，不需要额外配置吊装辅助设备，进一步降低了中小加工企业的设备配套成本。
