雷达主板自动化测试输送设备结构设计

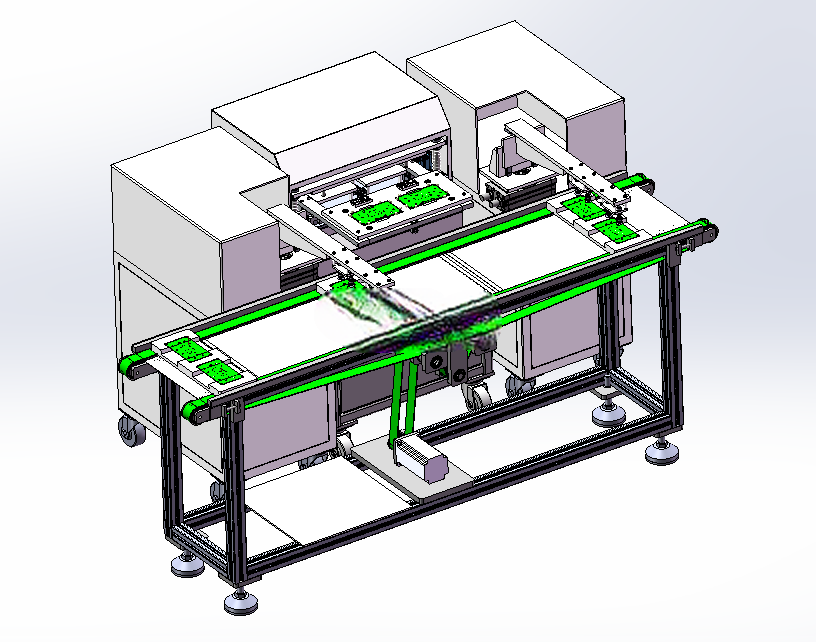

　　这套设备主要面向雷达电子装联环节的主板功能测试工序，适配产线在线式批量检测需求，替代传统人工取放主板、手动对接测试探针的作业模式，解决人工操作效率低、对位偏差大、测试一致性差的痛点，可直接嵌入SMT后段的测试流水线，与前后段接驳台完成信号交互，实现主板从流入、定位、测试到流出的全流程无人化作业。设备整体采用铝型材搭建主体框架，兼顾结构刚性与拆装便捷性，框架外侧预留透明亚克力护板安装槽，可按需加装安全防护结构，避免作业人员误触运动部件，整体安装边界控制在长1800mm、宽1200mm、高1500mm范围内，底部配置可调脚杯与万向脚轮，既可以满足固定工位的水平调节需求，也能适配产线调整时的快速移位。

　　从功能模块划分来看，设备分为输送接驳段、上下料移栽段、测试压合段三个核心部分。输送接驳段采用绿色平皮带输送结构，皮带宽度适配雷达主板的载具尺寸，输送线两侧设置可调导向条，可根据不同规格的主板载具调整导向间距，导向条采用耐磨POM材质，减少载具输送过程中的摩擦阻力，输送线末端设置阻挡气缸与到位传感器，当载具输送至待取料位置时，阻挡气缸伸出截停载具，同时传感器输出到位信号，触发上下料机构动作。

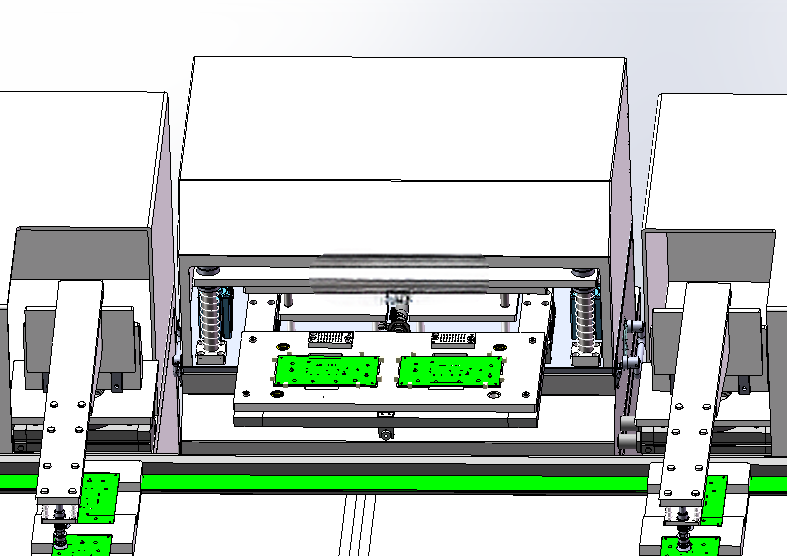

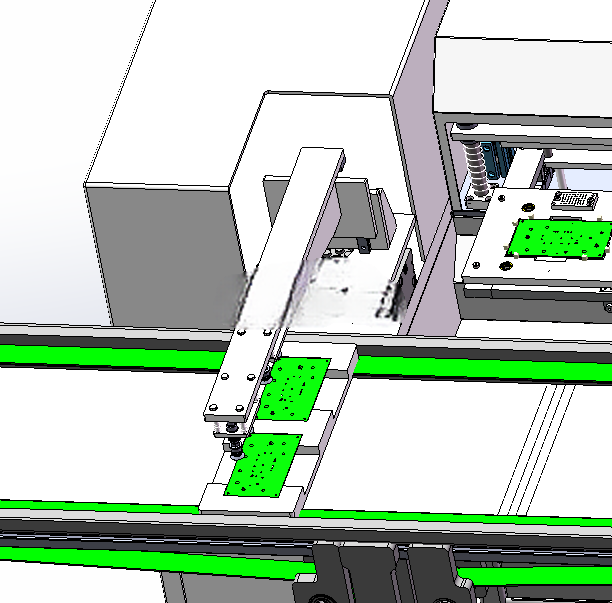

　　上下料移栽段采用双轴直线导轨传动结构，X轴负责载具在输送线与测试工位之间的水平移位，Z轴负责载具的抬升与下放，Z轴末端安装真空吸盘组件，吸盘采用防静电硅胶材质，避免接触主板时产生静电损伤元器件，真空回路配置独立的真空发生器与压力检测开关，当吸盘吸附主板载具时，压力开关实时检测真空度，若真空度未达到设定阈值则触发报警，防止移栽过程中载具掉落。测试压合段是设备的核心功能单元，采用四柱导向结构保证压合过程的平行度，导柱搭配线性轴承降低运动阻力，压合动力采用可调行程气缸，可根据不同厚度的测试载具调整压合行程，压合板下方安装探针模组，压合到位后探针与主板上的测试点精准对接，导通测试信号，压合板与载具定位面之间设置缓冲弹簧，避免压合力过大损伤主板元器件，测试工位设置两个并行测试位，可同时完成两块雷达主板的功能测试，提升单工位测试效率。

　　设计过程中重点考虑了不同规格雷达主板的适配性，输送线导向间距、吸盘安装位置、压合板安装孔位均采用可调式设计，更换产品型号时只需调整对应部件的位置、更换适配的探针模组即可快速换型，无需重新搭建主体结构。气动回路全部采用汇流板集成安装，电磁阀统一布置在设备侧方的气动安装区，每个气缸回路均配置节流阀，可单独调节气缸运动速度，避免动作过快产生冲击。电气布线沿铝型材内置线槽走线，传感器线缆与动力线缆分开布设，减少信号干扰，设备侧方预留电气柜安装空间，可放置PLC、IO模块、开关电源等电气元件，整体布局紧凑，减少无效空间占用。实际应用中，该设备可对接MES系统，测试完成后自动上传测试结果，根据测试结果将合格与不合格产品分流至对应出料工位，测试节拍可控制在15秒每片，相比人工测试效率提升3倍以上，同时避免人工操作带来的测试误判、元器件损伤等问题，适配雷达制造行业小批量多品种的生产特性。
