可编辑长距离物料链式传输输送设备

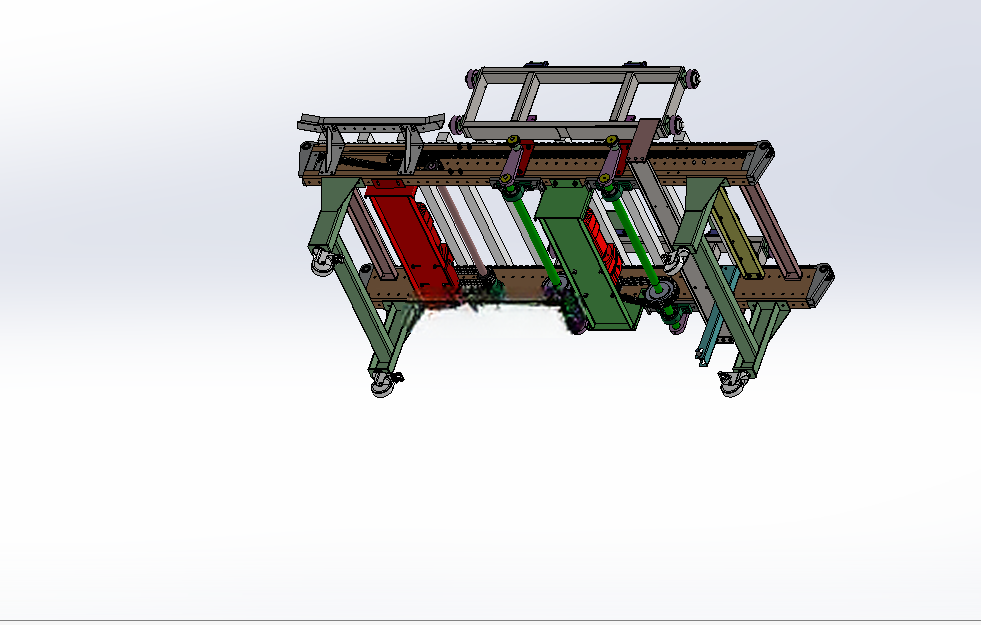

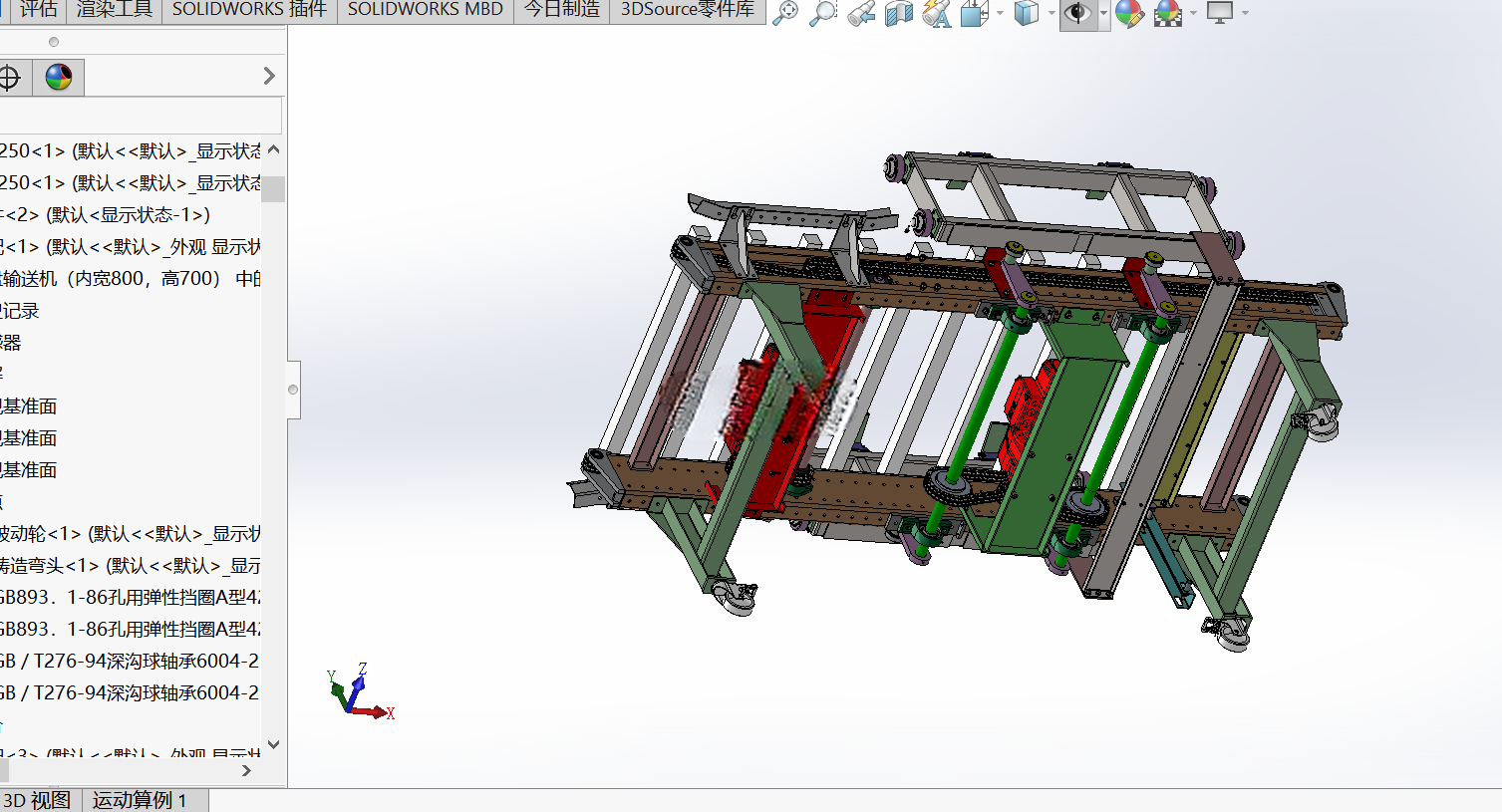

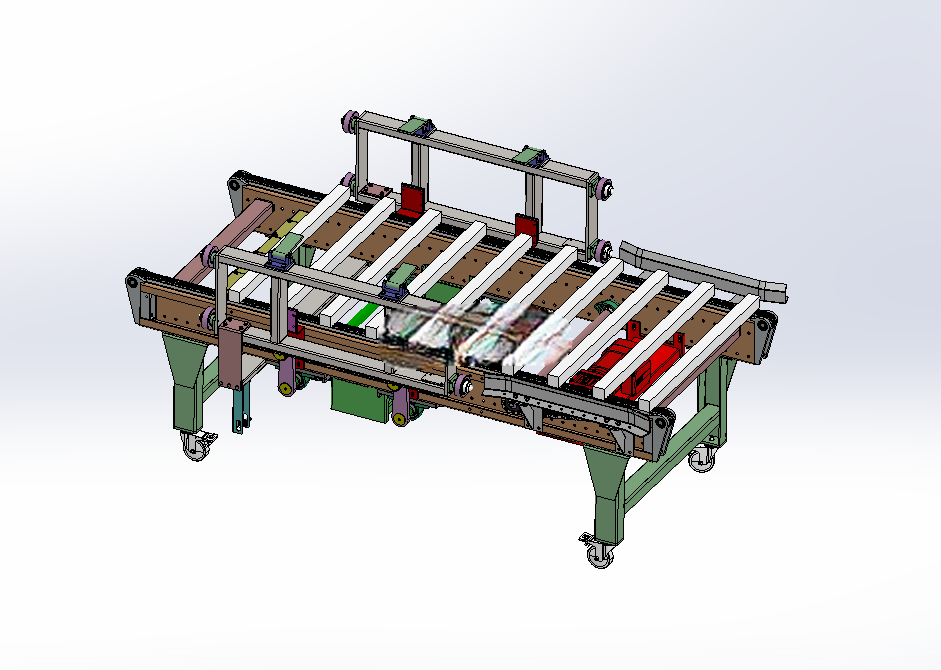

　　在汽车零部件冲压连线、家电总装线、食品包装前段分拣、建材型材转运等离散制造场景里，长距离工位间的物料转运一直是产线布局的核心环节，这类场景往往既要兼顾连续输送的节拍稳定性，又要预留一定的物料缓存空间，避免单工位故障导致整线停摆，本次梳理的链式传输结构，正是针对这类工况做的针对性结构设计。从实际落地的工况适配来看，这套传输结构的核心框架采用型钢焊接后整体加工安装基准面，支腿底部配置可调脚轮与固定支撑脚复合结构，既满足产线调试阶段的位置微调需求，也能在固定工位后锁死支撑，避免长期运行产生的框架偏移。

　　整套设备的动力段布置在框架侧下方，通过电机搭配减速器输出动力，经链轮将扭矩传递给两侧的传动链条，链轮的安装座预留了腰型调节孔，方便安装阶段调整两轴的平行度，避免链条运行过程中出现偏磨、跳齿的问题。针对长距离输送容易出现的链条垂度过大问题，设计阶段在链条回程段每隔固定间距设置了支撑导轨，导轨采用耐磨非金属材质镶嵌在型钢基座上，既降低链条运行的摩擦阻力，也能减少金属接触产生的运行噪音，同时在链条的松边侧配置了自动张紧装置，张紧结构采用弹簧预紧配合滑块导向的形式，能够自动补偿链条磨损后产生的伸长量，不需要频繁人工调整张紧行程，大幅降低日常维护的工作量。和普通皮带输送结构不同，这套链式传输的承载面直接依托链条附件搭建，可根据输送物料的外形尺寸更换不同的附件结构，无论是带定位销的工装托盘，还是直接承托型材类长尺寸物料，都能通过更换链条附件快速适配，不需要改动主体框架结构。两侧的链条之间预留了足够的安装空间，可根据工艺需求加装阻挡机构、顶升移栽机构、检测传感器安装位，方便后续对接不同工位的自动化作业需求，比如在装配工位加装阻挡器实现托盘的精准停位，在检测工位加装顶升机构将物料抬离输送面完成检测作业，不需要额外搭建独立的安装支架。

　　从储料能力的设计来看，整套输送线的链条运行速度可通过驱动端的调速装置灵活调整，当后段工位出现短暂停机时，可在前段持续进料的状态下，将物料暂存在输送线的链板面上，依托链条本身的承载能力实现一定容量的物料缓存，避免前段设备频繁启停造成的寿命损耗，缓存容量可根据输送线的总长度灵活调整，适配不同节拍匹配度的产线布局。安装边界方面，这套结构的主体宽度可根据输送物料的最大外形尺寸做模块化调整，单段标准节长度采用统一的模数设计，多段拼接时可通过端部的定位销快速对齐安装基准，不需要现场反复调校同轴度，支腿的高度可根据对接设备的工作面高度做定制调整，适配不同高度的作业工位对接需求。

　　结构设计阶段充分考虑了维护便利性，驱动端的链轮、减速器都预留了足够的操作空间，日常检查链条润滑状态、张紧度时不需要拆解大量防护结构，导轨的耐磨条采用卡槽式安装，磨损后可直接抽出更换，不需要整体拆卸导轨基座，大幅缩短维护停机时间。实际运行过程中，链式结构本身的刚性更强，相比皮带输送可承载更大重量的工件，不会出现皮带打滑、长期运行拉伸变形的问题，针对有少量切削液、粉尘的加工车间工况，链条传动的适应性也更强，不会因为少量杂物附着就出现传动失效的问题，传动部件的防护板采用快拆式结构，定期清理维护时可快速拆卸，清理完成后直接卡装复位即可。
