龙门架式物料自动搬运移栽设备

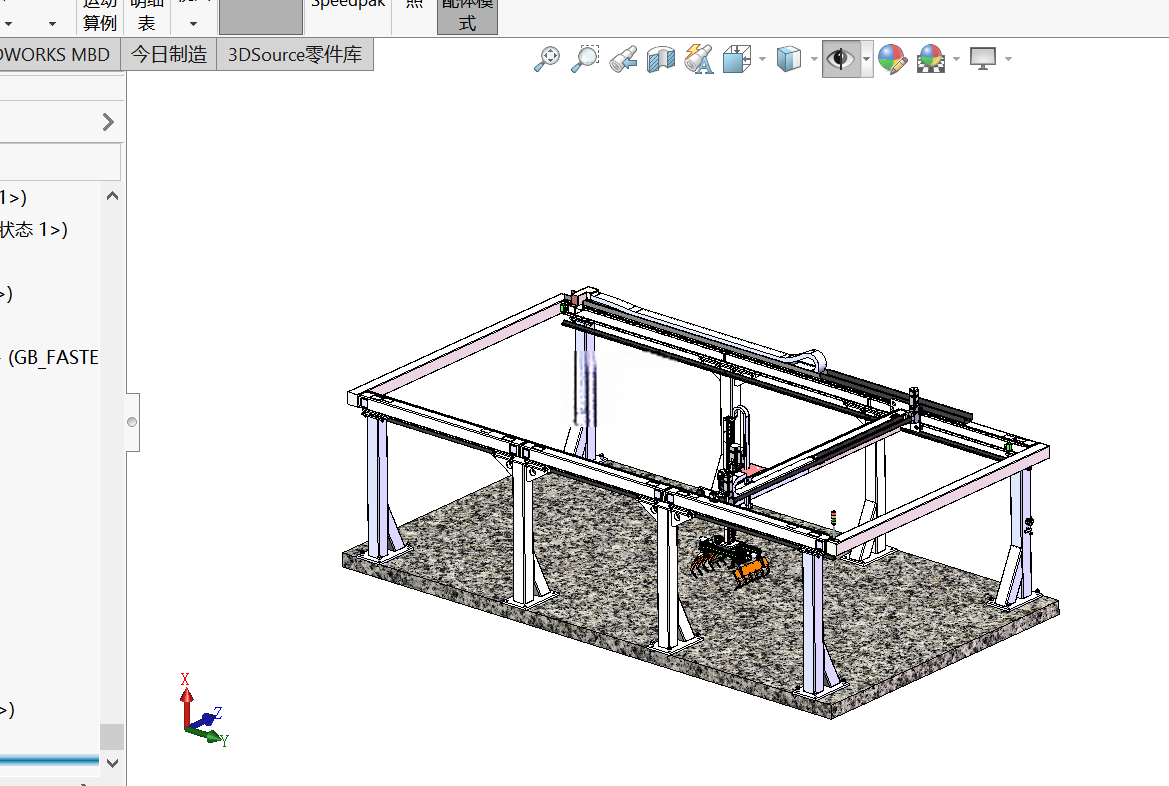

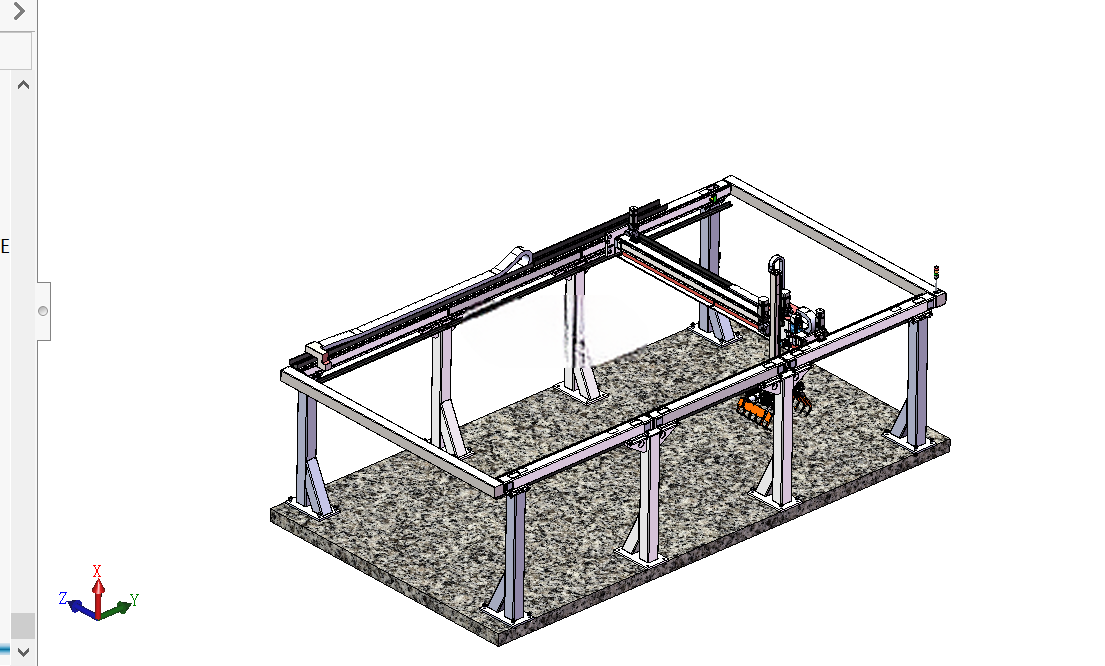

　　在3C电子组装、新能源电芯周转、小型五金件加工产线的跨工位物料转运场景里，传统的六轴关节机器人受限于臂展覆盖范围，往往需要额外加装第七轴行走轨道才能覆盖多工位作业区间，不仅抬高了设备整体投入成本，地面铺设的轨道还会占用车间通行空间，给日常物料周转、设备维护带来通行阻碍。这款龙门式搬运设备采用顶部吊挂的桁架式布局，将所有运动机构架设在工位上方的支撑立柱上，完全释放地面作业空间，作业覆盖范围可根据产线实际工位排布灵活调整横向、纵向梁体长度，单套设备即可覆盖3-6个并排工位的物料取放需求，适配多工序间的盘具、工件载具自动转运作业。

　　设备整体采用模块化分单元设计思路，整套结构拆分为龙门支撑单元、X向双驱平移单元、Y向横移单元、Z向升降单元、盘具夹取单元五个独立模块，各模块之间通过标准紧固件连接，现场安装时无需大量焊接作业，仅需通过水平仪校准各梁体的平面度、直线度即可完成组装，后期产线调整工位布局时，也可通过增减梁体长度、调整立柱位置快速适配新的作业区间。支撑立柱采用加厚矩形钢管焊接成型，底部配置可调式脚杯与膨胀螺栓固定结构，可根据车间地面实际平整度调整各支撑点高度，保证整台设备的框架水平度控制在0.5mm/m以内，避免梁体倾斜导致运动过程中出现卡滞、抖动问题。

　　X向传动采用双直线导轨配合齿轮齿条传动结构，两根平行导轨分别固定在两侧纵向主梁上，驱动端配置伺服电机搭配行星减速机输出动力，相比单导轨悬臂结构，双导轨支撑可让横向移动的横梁受力更均匀，满载运行时的横梁形变量可控制在0.2mm以内，保证高速移动过程中的运行稳定性，最高平移速度可达1.2m/s，重复定位精度控制在±0.1mm区间，完全满足常规产线的物料转运精度要求。Y向横移单元搭载在X向横梁上，同样采用直线导轨加同步带传动结构，负责夹取机构在横向区间内的位置调整，可根据作业需求覆盖不同宽度的工位取放点。Z向升降单元采用铝型材滑台搭配滚珠丝杠传动，升降行程可根据工位的高度差灵活定制，常规配置下行程覆盖0-600mm区间，可适配不同高度的输送线、料架取放需求，滑台侧面配置拖链容纳所有动力、信号线缆，避免运动过程中线缆出现拉扯、磨损问题。

　　末端夹取单元针对盘类载具专门设计，采用双侧对夹的气动夹爪结构，夹指表面粘贴聚氨酯防滑垫，夹取时不会刮伤盘具表面，夹爪开合行程可根据盘具实际尺寸调整，适配最大350mm宽度的标准物料盘，夹取到位后配置到位检测传感器，确认夹取牢固后才会执行升降、移动动作，避免运行过程中物料掉落。整套设备的气路、电路全部沿梁体内部的走线槽布置，外部仅在运动关节处预留拖链走线，整体外观整洁，不会出现线缆外露积灰、被剐蹭的问题。

　　从安装边界来看，常规配置的设备总高度控制在2.8m以内，立柱间距可根据现场需求在2m-6m区间定制，纵向梁体长度可覆盖4m-10m的作业区间，安装时仅需在地面对应立柱位置做预埋固定，无需对车间地面做大面积开槽处理，适配大部分标准工业厂房的层高与地面承重要求。设备运行时所有运动部件都在2m以上的高空区间，地面作业人员无需额外设置安全围栏即可实现人机协同作业，相比地面铺设的轨道式搬运机器人，安全防护投入成本更低，同时不会阻断车间的横向通行通道，人员、手动液压车可直接从设备下方穿行，大幅提升车间空间利用率。

　　在实际产线应用中，该设备可直接对接皮带输送线、滚筒线、工位料架、加工设备上下料口，完成盘装物料从上个工序到下个工序的自动转运，替代人工完成重复的取放、搬运作业，单台设备可替代2-3名转运工人的重复劳动，且运行过程不受疲劳、情绪等人为因素影响，可24小时连续稳定运行，转运节拍稳定可控，便于产线整体生产节奏的管控。结构设计过程中，所有传动部件都预留了润滑注油口，日常维护时仅需定期给导轨、丝杠加注润滑脂，检查同步带、齿轮齿条的磨损情况即可，维护操作简单，无需专业技术人员即可完成日常保养作业。
