轨道式爬坡物料搬运机器人结构设计

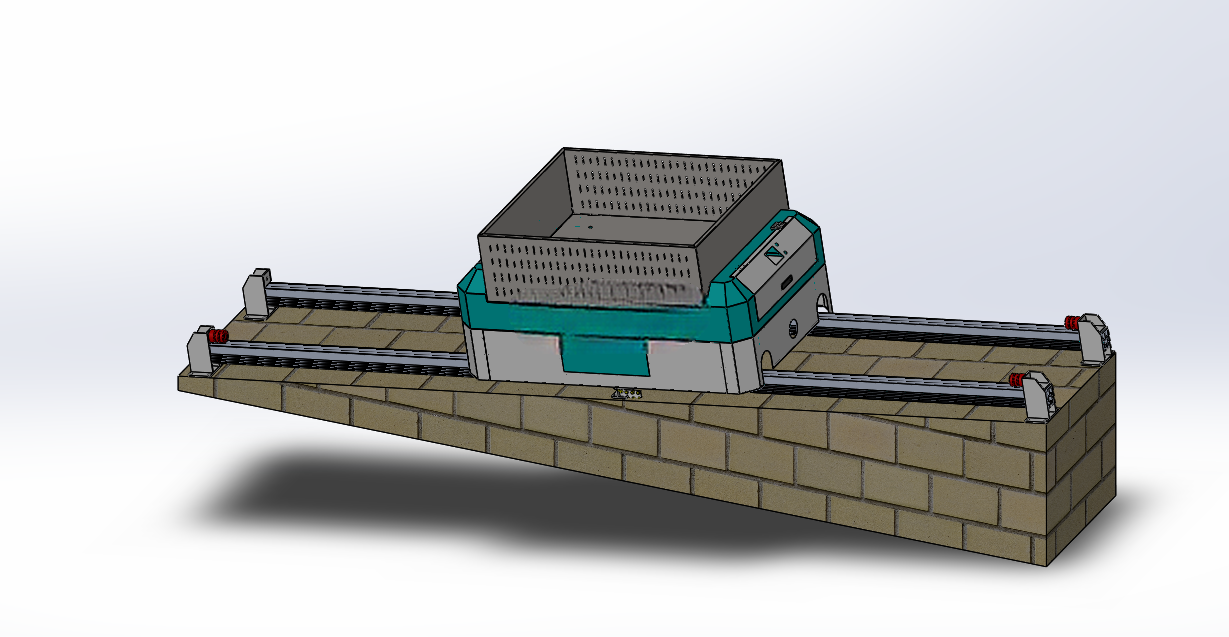

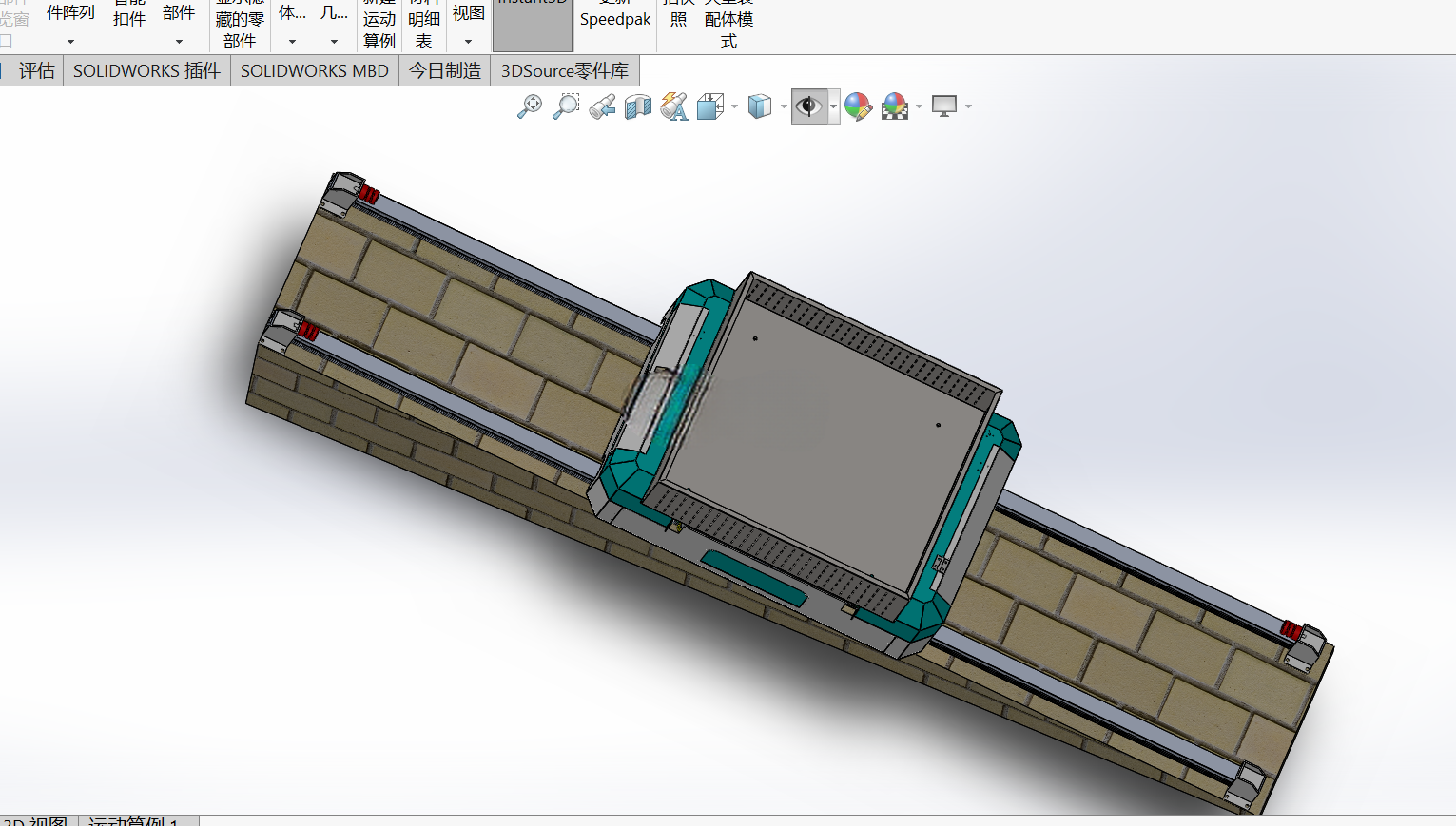

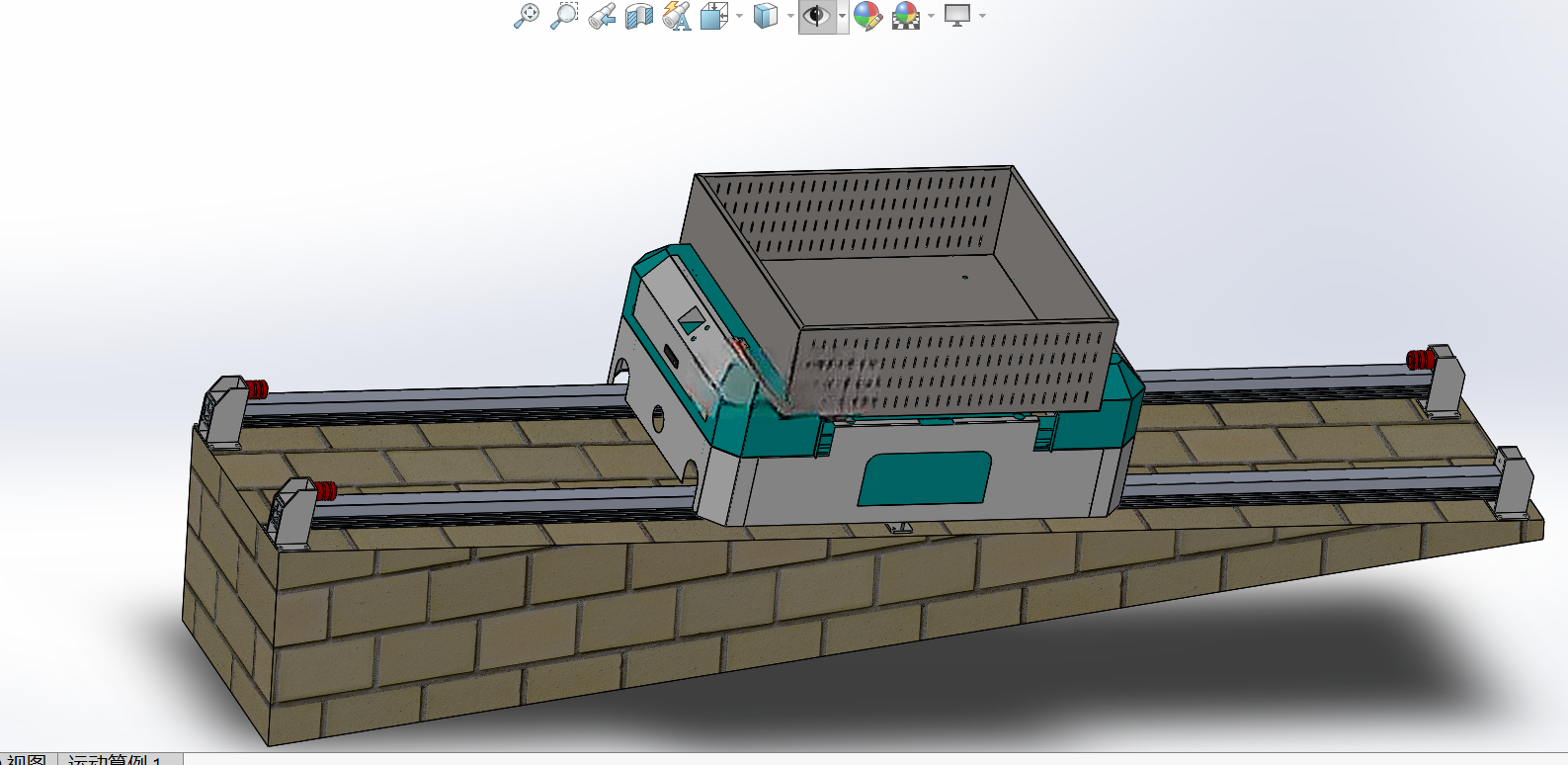

　　这款轨道式爬坡搬运设备的设计初衷，是解决车间内存在高度差的工位间重载物料自动化转运需求，在离散制造车间的机加工段、装配工段衔接处，或是仓储区与生产线存在坡道高差的场景中，常规平面AGV受爬坡能力限制无法稳定通行，人工推送转运车不仅劳动强度大，在坡道段还存在溜车、物料倾覆的安全隐患，这类带固定轨道的爬坡移载设备恰好填补了该场景的应用空白。设备采用双平行直线导轨作为行走基准，导轨沿预制坡道铺装，坡道本体采用砌块式支撑结构，可根据现场实际高差调整铺装坡度，适配5°到15°之间的常见车间坡道工况，导轨两端设置机械式硬限位与缓冲挡块，避免设备超程脱轨。

　　行走驱动部分集成在载台底部，采用伺服电机搭配减速机构驱动行走轮沿导轨面行进，驱动轮与导轨面采用防滑接触设计，坡道启停时可输出足够牵引力避免打滑，载台中部设置镂空式物料承载仓，仓体侧壁采用格栅式结构，在保证结构强度的同时降低整体自重，承载仓与下部行走底盘采用螺栓紧固连接，可根据实际转运的物料外形尺寸更换不同规格的仓体，适配不同规格的工件、周转箱转运需求。从设计逻辑上看，该设备优先保证坡道运行的稳定性，底盘重心经过刻意压低，行走轮组采用前后多组轮系布局，在坡道上行驶时始终保证至少三组轮体与导轨面接触，避免单点受力不均导致的卡滞；载台的水平度通过底盘的楔形安装面补偿，无论处于坡道的哪个位置，承载仓的台面始终保持水平，避免物料在爬坡过程中出现滑移、倾翻。

　　设备的安装边界需要结合现场坡道尺寸确认，导轨铺装时需要保证两根轨道的平行度公差控制在±1mm范围内，坡道支撑结构的承重能力需要满足设备满载时的总载荷要求，两端的限位挡块需要固定在土建基础上，不能直接固定在导轨本体上，避免受冲击后导轨变形。在实际应用中，这类设备可接入车间的物流调度系统，配合上下料工位的自动对接机构实现全流程无人化转运，相比通用型爬坡输送机，该设备的载台可根据需求定制不同的承载工装，既可以转运散料、周转箱，也可以通过加装托盘定位机构转运整托重型工件，轨道铺装完成后后期维护成本低，行走轮组采用易拆解的安装结构，磨损后可快速更换，不需要整体拆解设备。

　　设备的电控元件全部集成在底盘侧方的密封仓内，可适配车间内多粉尘、少量切削油雾的作业环境，线缆采用拖链布设沿导轨侧边排布，避免爬坡过程中线缆拉扯磨损。在结构建模过程中，需要重点校核坡道满载行驶时的驱动扭矩、轮系接触强度、导轨安装螺栓的剪切力，同时需要模拟不同坡度下的整机重心位置，确保在最大坡度、满载状态下重心投影始终落在两轮组的支撑区间内，避免出现倾覆风险；承载仓的格栅结构需要做等效应力校核，保证满载时侧壁变形量在允许范围内，不会出现胀仓变形导致物料卡滞的问题。
