汽车轮胎气压调节集成装置结构设计

　　在商用车胎压动态调控、特种作业车辆轮胎充放气场景中，这类集成式气压调节装置是车载气动系统的核心执行部件，区别于零散的阀组拼接方案，该装置将微型气泵、控制阀组、安装基板整合为独立模块，可直接嵌入车载气路架构，适配不同轴距车型的气路布局需求。从实际装车工况来看，该装置主要承担轮胎气压的动态调节功能，在车辆行驶于非铺装路面时可主动降低胎压增大接地面积，在高速铺装路面行驶时可提升胎压降低滚动阻力，同时可在轮胎出现慢漏时自动补压，避免胎压异常带来的爆胎、偏磨风险。

　　整套装置的功能逻辑围绕气路通断与压力管控展开，核心阀组由单向阀与限压阀组合构成，单向阀的进气端通过硬质输气管与微型气泵的出气口硬连接，连接处采用端面密封结构避免高压气体泄漏，单向阀的出气孔直接对接车辆进气管路，嵌套在进气管内部的出气管则与限压阀连通，当气泵输出气压超过设定阈值时限压阀自动开启泄压，保证输出到轮胎端的气压稳定在设定区间，不会出现过充问题。微型气泵采用隔膜式结构，相比活塞式气泵体积更小、运行噪音更低，可满足车载环境下的连续工作需求，气泵的进气端设置有过滤结构，可阻挡空气中的粉尘进入气路，避免阀组卡滞。

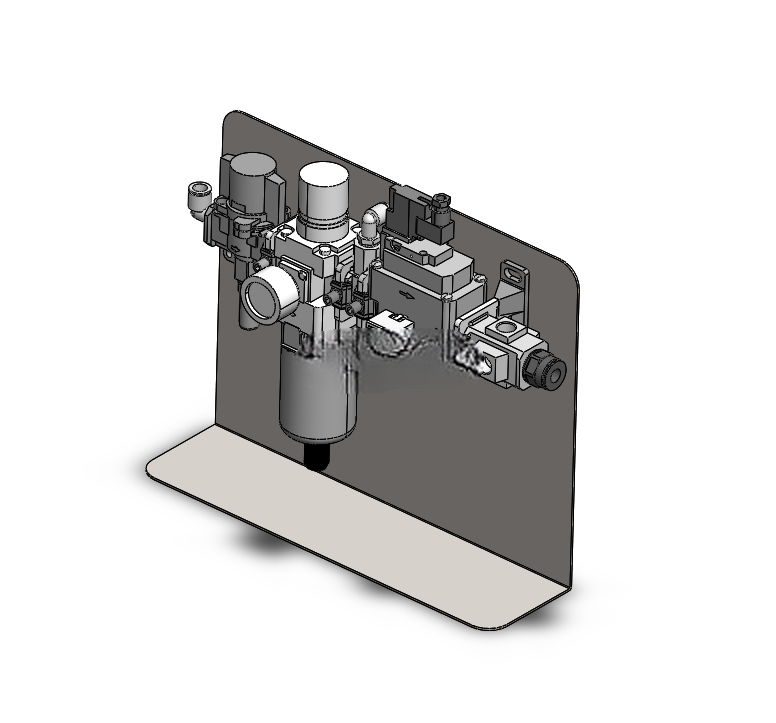

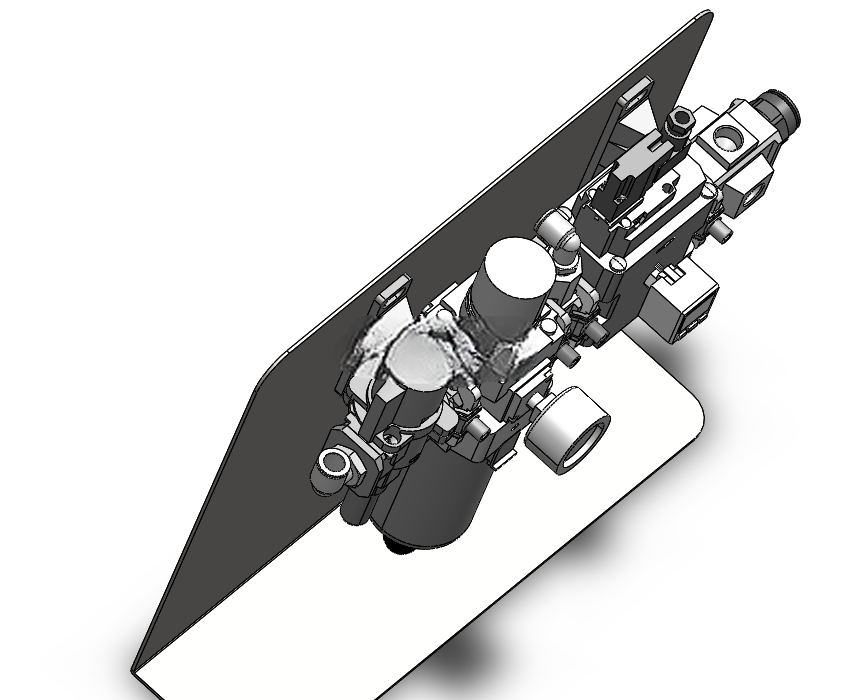

　　设计阶段优先考虑了安装边界与维护便利性，整套阀组与气泵全部固定在一块L型安装基板上，基板底部为水平安装面，开有四个对应标准车载安装位的固定孔，可直接通过螺栓固定在车架预留的安装平面上，不需要额外设计转接支架；基板后侧的竖直面板用于固定电磁阀与气路接头，所有外接气路接头全部布置在面板外侧，后期维护时不需要拆解内部阀组即可更换管路或接头。整体外形尺寸控制在长220mm、宽160mm、高180mm范围内，不会占用过多车载安装空间，适配多数轻型商用车、越野车型的车架侧边安装空间。

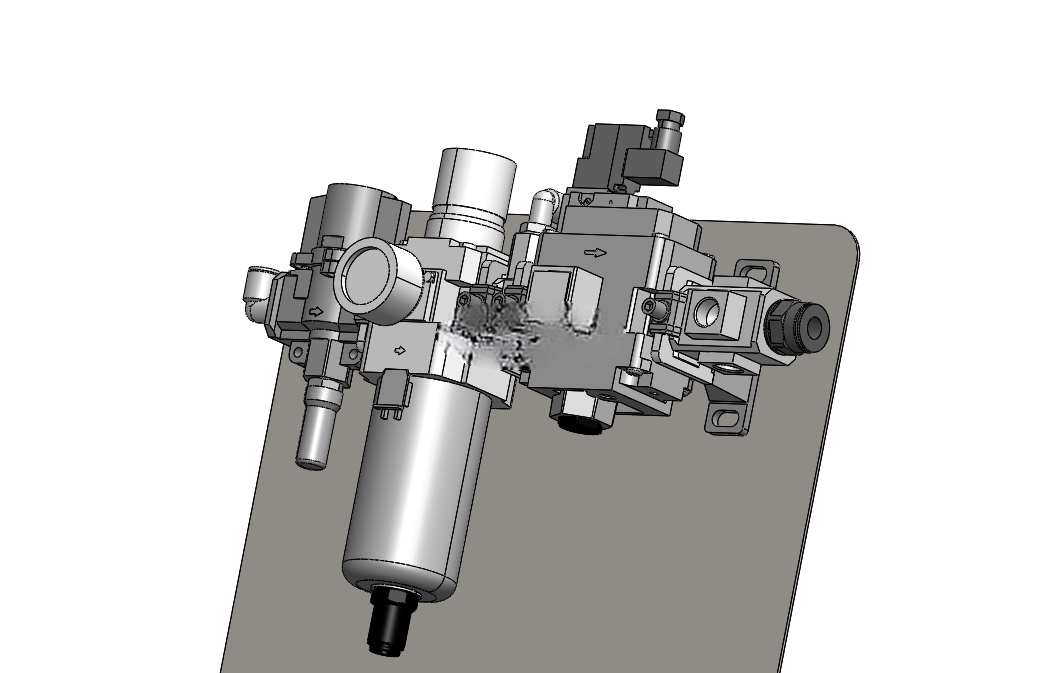

　　气路布局上采用了集成式气路通道设计，替代了传统的零散软管连接，在阀组安装座内部直接加工出连通气路，减少了管路接头数量，从根源上降低了气路泄漏的概率。单向阀采用锥面密封结构，相比平面密封的单向阀密封可靠性更高，在车辆颠簸振动工况下不会出现密封失效问题；限压阀的压力调节螺钉设置在阀组外侧，可根据不同车型的胎压需求现场调整泄压阈值，不需要拆解阀组。装置上集成的电磁阀用于控制气路的通断，可接收车载ECU的控制信号，实现胎压调节的自动化控制，不需要人工手动操作。

　　从建模细节来看，所有零件的配合公差都按照气动元件的行业标准设定，运动部件之间预留了合理的间隙，避免温度变化导致的卡滞问题；安装基板的边缘做了倒圆角处理，避免安装过程中划伤操作人员或损坏周边线束；所有外露的金属部件都做了镀锌钝化处理，可适应车载环境下的雨水、盐雾腐蚀，提升装置的使用寿命。气路接头采用标准快插结构，适配车载常用的6mm、8mm外径气动软管，安装时不需要专用工具，直接将软管插入接头即可完成密封连接，可大幅提升整车装配效率。
