汽车密封条接角熔接设备结构设计

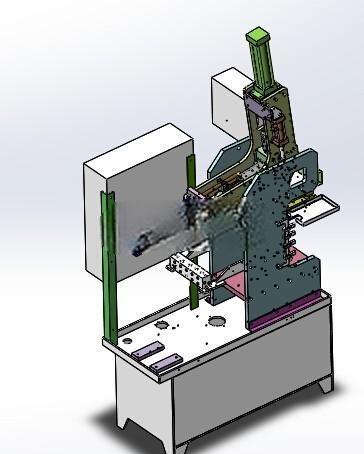

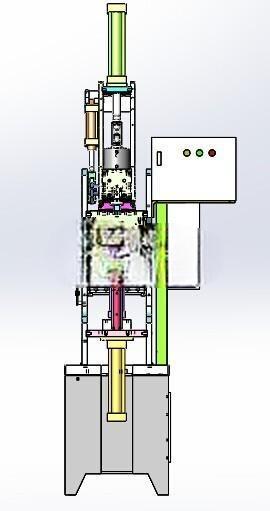

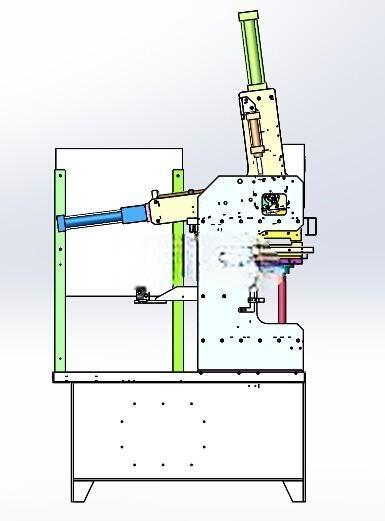

　　设备整体采用立式框架布局，底部为一体式焊接机架，机架台面预留了标准T型槽安装位，方便根据不同规格的密封条产品快速更换接合模具，机架底部设置了可调式支撑脚，可根据车间地面平整度调整设备水平度，避免长期运行出现机架形变影响熔接精度。设备的执行单元分为三个核心模块，分别是侧向压合机构、垂直注胶熔接机构以及定位工装模块，侧向压合机构采用带导杆的直线气缸作为动力源，压头位置设置了可更换的仿形压块，压块型面完全匹配密封条的截面轮廓，压合行程可通过气缸端部的限位螺母进行微调，保证压合时密封条端部对齐精度控制在0.1mm以内，避免接角出现错位台阶。在汽车密封系统零部件的生产环节里，密封条接角位置的成型质量直接决定整车的隔音、防水、防尘表现，传统人工粘接或者简易压合的工艺，很容易出现接角错位、粘接强度不足、胶层溢料不均匀的问题，后续装车后容易出现密封失效、异响等售后问题，这款熔接设备就是针对汽车密封条接角工序的痛点开发的专用加工设备，主要用于EPDM、PVC等材质的汽车密封条端部接角熔接成型工序，适配门框密封条、后备箱密封条、车窗导槽密封条等多类车用密封产品的接角加工需求。

　　垂直注胶熔接机构安装在设备上部的立式安装板上，集成了注胶嘴、加热模块以及压合保压结构，加热模块的温度可根据密封条材质调整，注胶量通过行程开关配合注胶阀的开启时长控制，保压压力和保压时长可根据胶料的固化特性设置，保证接角位置的熔接强度达到产品的拉力测试要求。定位工装模块安装在机架台面的中心位置，采用仿形定位槽设计，可根据不同型号的密封条更换定位镶块，镶块采用快拆结构，更换时无需重新校准设备原点，单套工装更换时间可控制在10分钟以内，适配多品种小批量的生产需求。

　　设计过程中重点考虑了操作的便捷性和维护性，设备的操作按钮集中设置在机架前部的操作区，设置了双手启动按钮和紧急停止按钮，避免操作过程中出现安全隐患，所有气动管路和电路走线都通过机架内部的线槽布置，外部无裸露管线，既避免生产过程中管线被工件剐蹭损坏，也让设备整体外观更整洁。设备的安装边界尺寸适配常规车间的工位布局，不需要额外做地基处理，接通压缩空气和电源即可投入使用，运行过程中无明显冲击振动，可直接布置在生产线旁对接前后工序，减少工件的周转距离。

　　在结构细节上，所有运动副位置都设置了自润滑轴承，长期运行不需要频繁加注润滑油，降低日常维护的工作量，注胶嘴位置设置了防溢胶挡板，避免熔接过程中胶料溢出污染设备台面，挡板采用快拆结构，日常清理时可快速拆卸。设备的压合行程、注胶位置都预留了足够的调整余量，除了常规的汽车密封条接角加工外，更换对应的工装和压头后，也可适配其他小尺寸橡塑零件的熔接工序，具备一定的工艺扩展性。从实际加工验证的情况来看，采用该设备加工的密封条接角，接角位置的拉伸强度可达到母材强度的85%以上，接角表面无明显溢胶、错位缺陷，单件加工周期可控制在15秒以内，相比传统的人工粘接工艺，加工效率提升3倍以上，同时产品的一致性大幅提升，可有效降低后续的质检返工率。
