带移动脚轮的立式压力检测工装设备

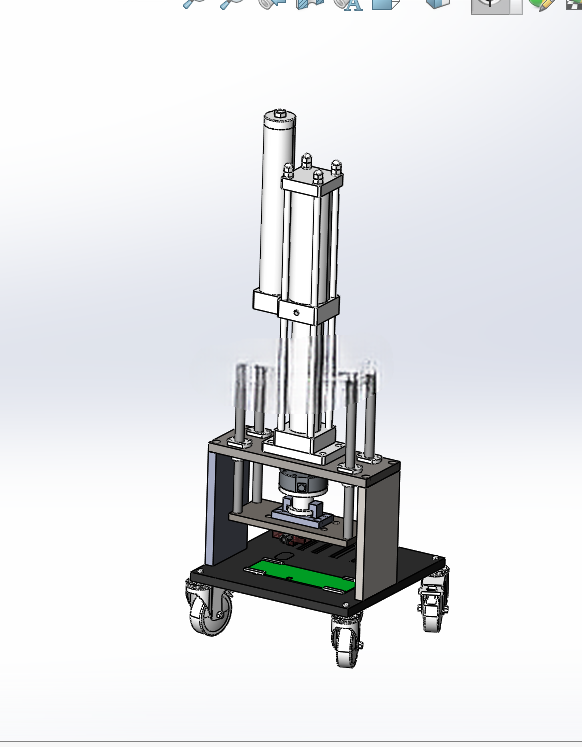

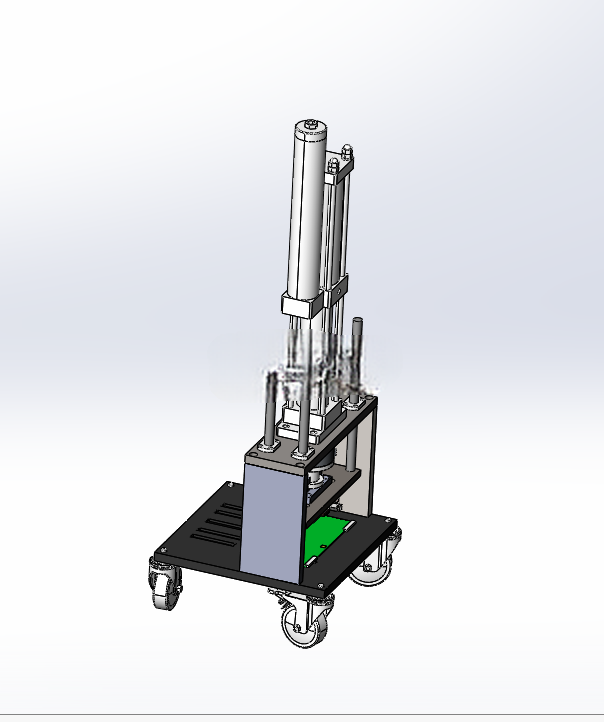

　　这款立式压力检测设备，主要面向对压力参数检测精度、线性度要求较高的工业生产检测环节，适配电子元器件、小型五金组件、新能源小件等产品的压力性能核验工序，可直接嵌入生产线旁的抽检工位，或是作为实验室小批量试样的检测载体使用。设备底部配置四个带刹车的万向脚轮，单轮承载满足整机动载荷要求，机架主体采用标准铝型材搭配钣金件拼接搭建，整体安装边界控制在长600mm、宽450mm、高900mm范围内，不需要额外做地基固定，脚轮锁止后即可稳定作业，工位调整时无需吊装，单人即可推移换位，适配多产线灵活切换的使用需求。

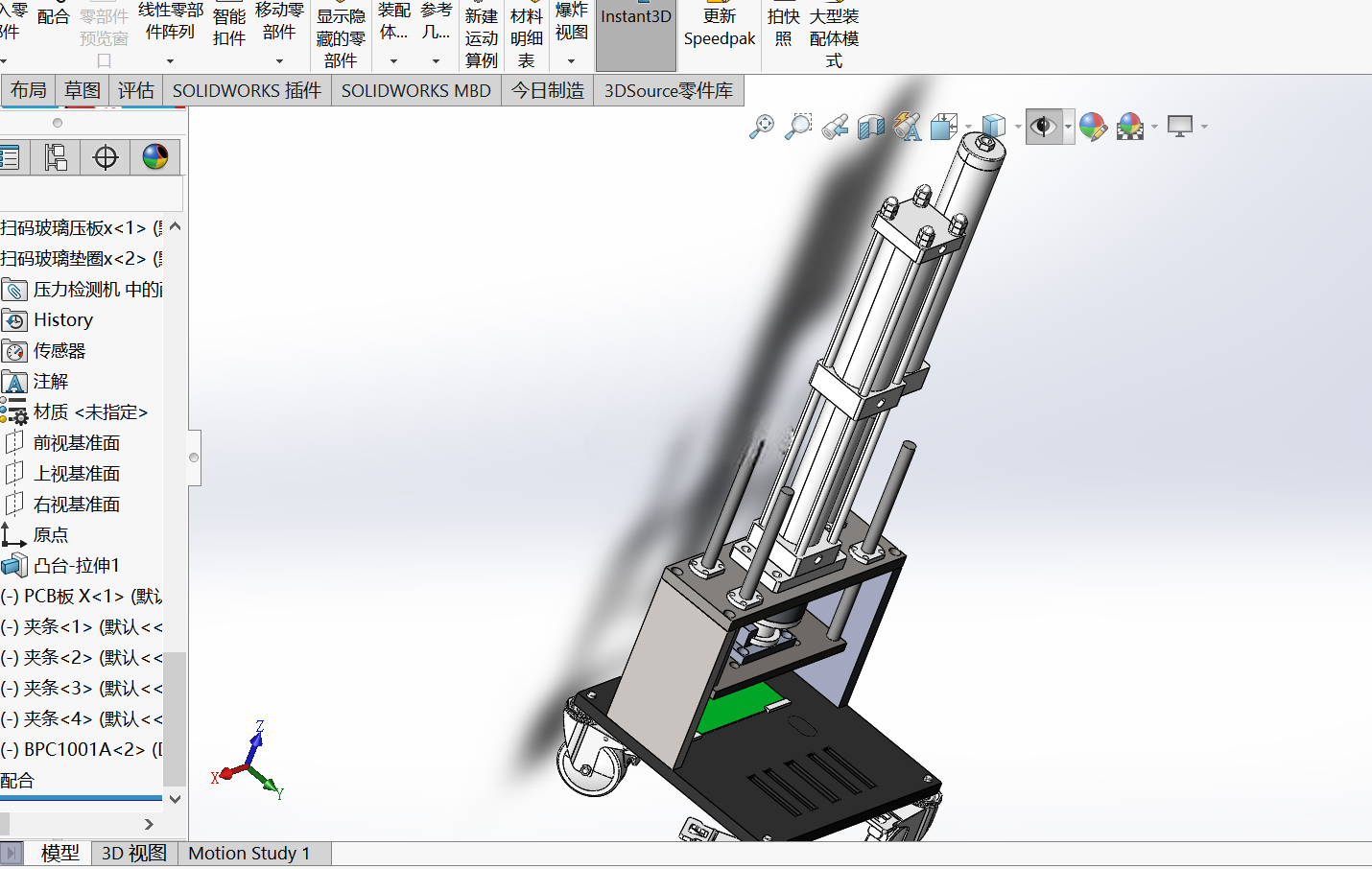

　　设备上部的压合执行单元采用立式气缸作为动力源，气缸通过法兰板固定在顶部安装立板上，导柱采用双光轴直线导向结构，避免压合过程中出现偏载，保证压头下行的同轴度误差控制在0.02mm以内，防止检测过程中因为压头歪斜导致的传感器受力不均，影响检测数据准确性。压头下方设置可快换的产品定位工装板，工装板采用绿色防静电电木板加工，根据不同待测产品的外形可快速更换定位治具，不需要对整体机架做改动，换型时间可控制在10分钟以内，适配多规格小批量产品的检测需求。

　　设计过程中优先考虑了检测场景的实际痛点：常规台式压力检测设备多为固定安装，无法适配车间内多工位轮转的抽检需求，且多数设备没有设置防护结构，压合作业时存在安全隐患，这款设备在压合区域两侧设置了透明亚克力防护挡板，既不影响操作人员观察压合状态，也能防止压合过程中工件飞溅造成的安全事故。机架下部预留了传感器信号采集模块的安装空间，可直接配套压力传感器、位移传感器，将检测数据实时传输到外接的显示终端，检测阈值可根据产品要求提前设置，压合到位后自动判断产品是否合格，不需要人工读取数值，降低人为判断的误差。

　　从结构设计逻辑来看，整体采用模块化拆分思路，顶部气缸安装组件、导向柱组件、下部工作台组件、底部移动机架四个模块可独立拆分，后期维护时可单独更换磨损部件，不需要整体拆解设备。导向柱配套的直线轴承采用自润滑型号，日常维护只需要定期清理表面灰尘即可，不需要频繁加注润滑脂，降低车间日常运维的工作量。工作台面设置了多组T型槽，方便不同定位治具的安装固定，槽位间距按照标准治具尺寸设计，兼容常规的小型工装夹具安装孔位。

　　在实际使用场景中，这类设备常布置在产线末端的质检区，针对需要做压力耐受测试、压装力检测的小件产品，比如小型传感器、密封件、电子接插件等，可稳定输出0-500kg范围内的可调压合力，压力输出精度控制在满量程的0.5%以内，满足多数工业小件的检测精度要求。设备的气动回路设置了调压阀与节流阀，可根据检测需求调整压合速度与输出压力，下行速度可在5-50mm/s范围内调节，避免速度过快冲击待测工件，也不会因为速度过慢影响检测效率。

　　考虑到车间现场的气源条件波动问题，气动回路中额外配置了储气缓冲段，当车间气源压力出现±0.1MPa的波动时，设备输出压力依然可以保持稳定，不会因为气源波动导致检测数据失真。设备的电气控制元件全部集成在机架侧面的电气安装盒内，布线全部走铝型材内置槽，外部没有明线，避免车间作业过程中线缆被剐蹭损坏，也方便后期清洁设备表面的灰尘与油污。整体机架的焊接与拼接部位全部做了倒角去毛刺处理，没有尖锐棱角，避免操作人员上下料时被划伤，符合车间设备的安全设计规范。
