背光模组反射膜折弯成型工装治具

　　在消费电子显示模组的量产装配环节，背光模组的反射片折弯工序一直是影响良率的关键工位，早期产线多采用人工配合简易压块完成折弯，不仅折痕位置一致性差，还容易出现反射片表面划伤、对位偏移的问题，直接导致背光模组出现亮边、暗斑等显示缺陷，后续返工成本居高不下。这套反射膜折弯治具正是针对中小尺寸背光模组的反射片折弯需求开发，适配1.2代线体的生产节拍，可直接集成到现有模组装配流水线的对应工位，不需要对原有线体做大规模改造，安装时仅需对应线体工位的安装孔位完成锁附，接通气源即可投入使用，整体安装边界控制在常规模组装配工位的操作范围内，不会占用过多线体空间，操作人员上下料的操作距离符合人机工程要求，不需要额外调整工位布局。

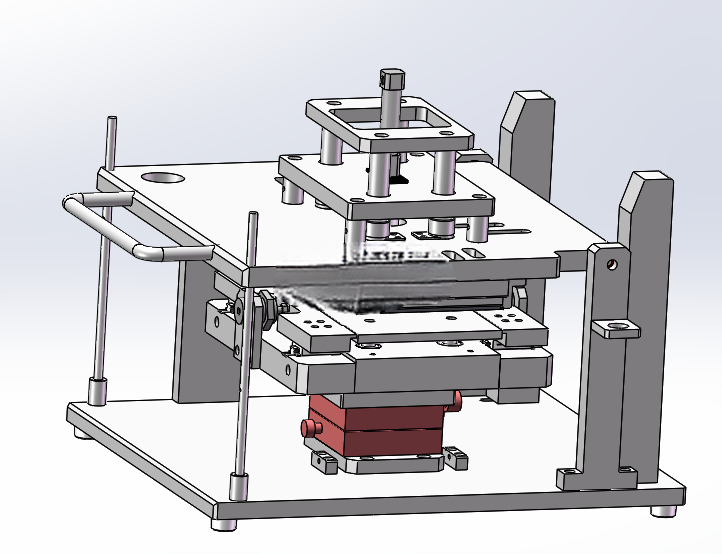

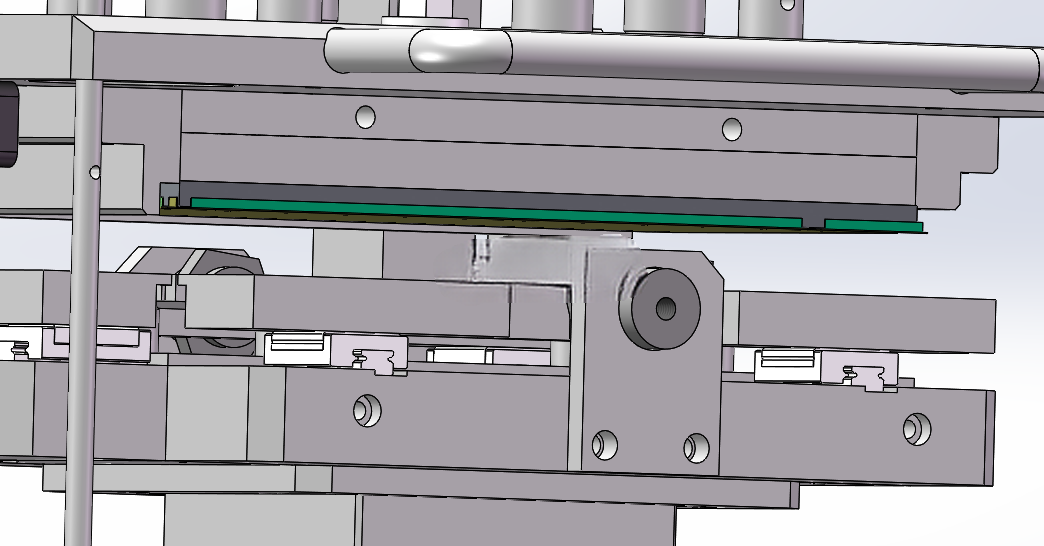

　　治具整体采用上下对合的结构布局，上治具部分集成真空吸附功能，作业时先将裁切好的反射片放置到下治具的定位槽内，定位槽的尺寸根据对应型号反射片的外形公差做了适配，单边预留0.05mm的定位间隙，既可以保证反射片放置顺畅，又能控制折弯前的对位偏差在允许范围内。上治具下行时先通过真空孔位将反射片平整吸附，避免折弯过程中反射片出现移位、起皱的问题，吸附压力根据反射片的厚度做了对应匹配，不会因为吸附力过大在反射片表面留下吸痕。下治具部分搭配滑块折弯结构，配合笔形气缸提供折弯驱动力，当上下治具合模到指定位置后，滑块按照预设的轨迹推动反射片的折弯边完成弯折，折弯刀块的圆角根据反射片的弯折半径做了精密打磨，避免折弯处出现折白、断裂的问题，折弯到位后设置有保压延时，保证折痕定型稳定，不会出现回弹。

　　整套治具的配件选型围绕产线长期稳定运行的需求配置，真空发生装置选用常规产线通用的规格，气源接口适配工厂常规的气管规格，不需要额外配置专用气源配件；微动气缸的行程根据折弯高度做了精准匹配，行程余量控制在10%以内，避免多余行程带来的结构冗余；所有滑动配合面都做了硬质氧化处理，配合自润滑衬套，长期运行不会出现卡顿、磨损掉屑的问题，避免碎屑污染反射片表面。结构设计上充分考虑了快速换型的需求，定位块、折弯刀块都采用快拆式的锁附结构，切换不同型号的反射片生产时，仅需要更换对应的定位件和刀块，不需要重新调整整套治具的安装位置，换型时间可以控制在10分钟以内，适配多品种小批量的模组生产需求。

　　从实际应用的角度看，这套治具的折弯精度可以控制在±0.1mm以内，折痕直线度好，不会出现波浪形折边，折弯后的反射片装配到背光胶框内，边缘贴合度高，不会出现翘起、漏光的问题，相比人工作业，良率可以提升15%以上，单工位作业效率提升一倍以上，操作人员仅需要完成上下料动作，不需要掌握复杂的折弯技巧，新员工经过简单培训即可上岗作业。治具的整体结构紧凑，所有气动元件都内置在治具主体内部，外部没有裸露的管线，避免作业过程中管线剐蹭产品或者干扰操作人员动作，日常维护仅需要定期清理定位槽内的碎屑、检查真空孔是否堵塞即可，维护难度低，适合产线长期连续运行使用。
