箱包五金行业用自动送料铆钉装配系统

　　在箱包、手袋、鞋帽这类轻工制品的生产环节，铆钉连接是兼顾结构强度与外观质感的常用工艺，传统人工手持铆钉枪作业的模式，不仅需要操作人员逐颗取放铆钉、对准工位，长时间重复作业下铆接位置偏差率会随疲劳度上升，同时散件铆钉的收纳、送料过程也容易出现卡料、漏料问题，拖慢整条产线的节拍。这套自动打铆钉系统的设计，正是针对这类多品类轻工产品的铆接工序痛点，把散料整理、自动送钉、对位铆接的动作整合到同一台设备内，替代人工完成重复度高的铆接作业。

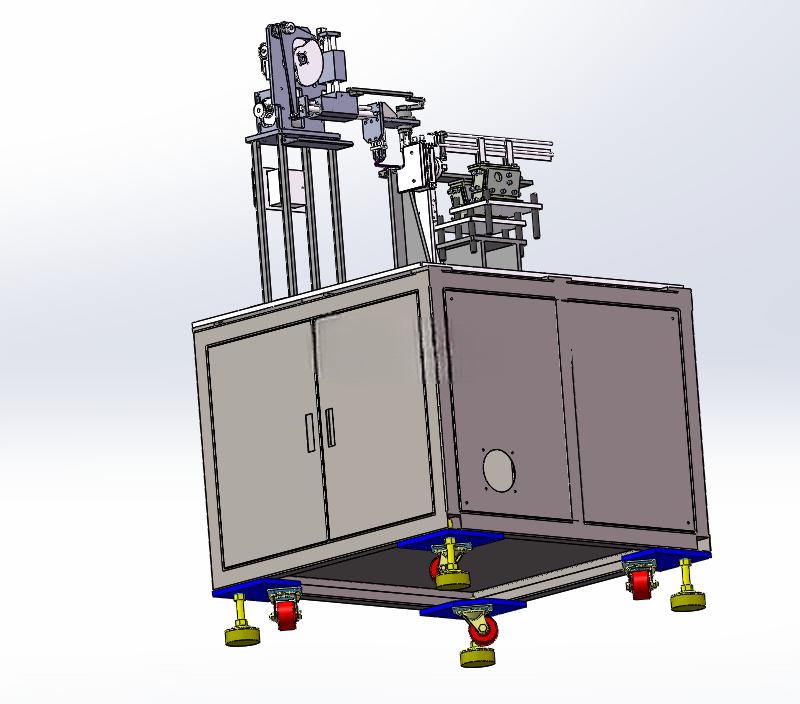

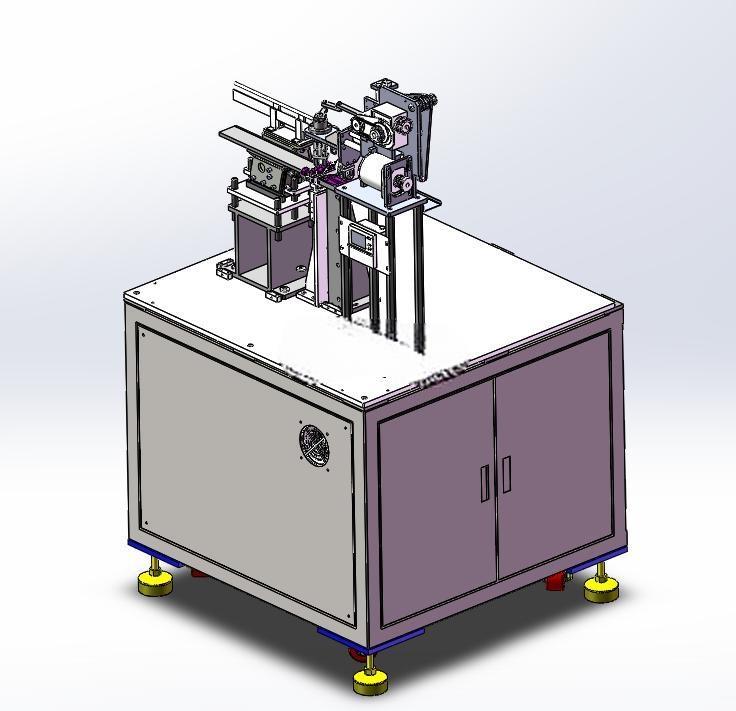

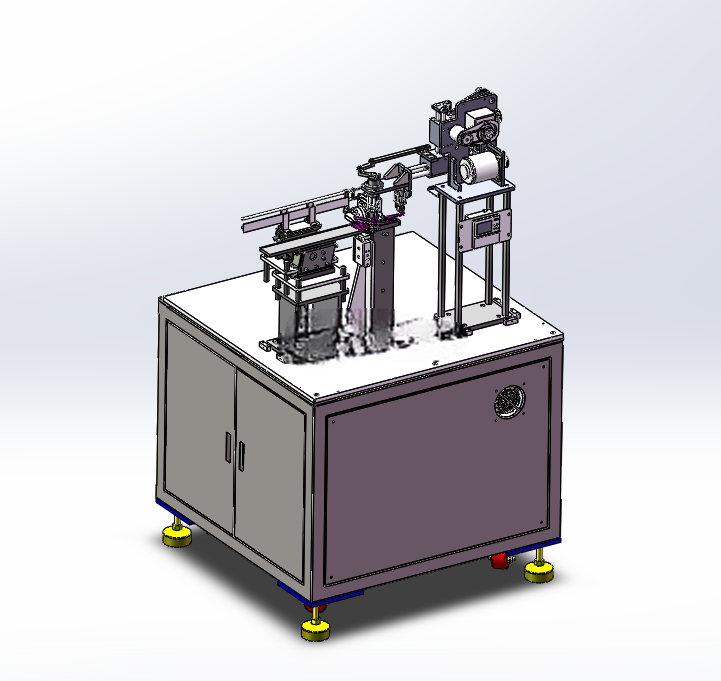

　　从结构布局来看，设备下部采用一体式焊接机柜作为承载基体，机柜底部配置可调节支撑脚杯，能够适配车间地面不平整的安装场景，安装时仅需要预留脚杯调节的操作空间，不需要额外做预埋地基，机柜侧面设置散热通风口，兼顾内部气动元件、电控组件的散热需求与柜体防护性；上部的功能模组采用分层排布，靠近操作侧的位置预留工件放置工位，上料盘系统布置在工位侧方，通过振动排序将散乱的铆钉逐颗整理为统一朝向，经送钉轨道输送到铆接头位置，气压调节组件集成在机柜内部的安装板上，通过调压阀稳定输出不同铆接力度对应的气压值，适配不同长度、不同材质铆钉的压装需求，避免气压波动导致的铆钉压装不到位或者工件被压损的问题。

　　设计过程中，送钉轨道的弧度与间隙做了针对性适配，针对箱包行业常用的空心铆钉、子母铆钉等不同规格，轨道出口处设置分料挡块，每次仅放行单颗铆钉进入铆接工位，从根源上避免多颗铆钉卡滞在轨道内的故障；铆接执行端的行程做了限位设计，下压行程可根据工件的厚度做微调，针对手袋皮革、箱包五金件、文具塑料件等不同材质的工件，能够调整合适的下压量，既保证铆钉胀开后连接牢固，也不会压伤工件表面的装饰层。控制逻辑上，设备设置了手动调试与自动运行两种模式，调试模式下可以单独控制送钉、铆接的单步动作，方便换型时调整轨道位置与铆接参数，自动运行模式下仅需要操作人员将工件放置到定位工装内，触发启动开关即可完成整颗铆钉的送料、压装全过程，单颗铆钉的作业节拍稳定，不会受人工操作熟练度的影响。

　　从安装边界来看，设备整体占地尺寸适配中小型加工车间的工位排布，不需要占用过大的生产空间，机柜下部的双开门设计方便日常维护时检修内部的气动管路、接线端子，日常保养仅需要定期清理振动盘内的铆钉碎屑、检查气管接头是否漏气即可，不需要复杂的维护操作。针对灯饰、玩具、礼品等小五金件的铆接场景，只需要更换对应的工件定位工装、调整送钉轨道的适配尺寸，就可以快速切换生产品类，不需要对设备主体结构做大幅改动，能够适配多品种小批量的生产需求。不同于大型专用铆接设备，这套系统的设计更偏向轻工行业的通用铆接工序，把原本分散的上料、送钉、铆接动作整合为连贯的自动化流程，在保证铆接一致性的同时，降低操作人员的劳动强度，也减少了散铆钉散落造成的车间物料浪费与安全隐患。
