桌面式FPC折弯成型专用加工设备

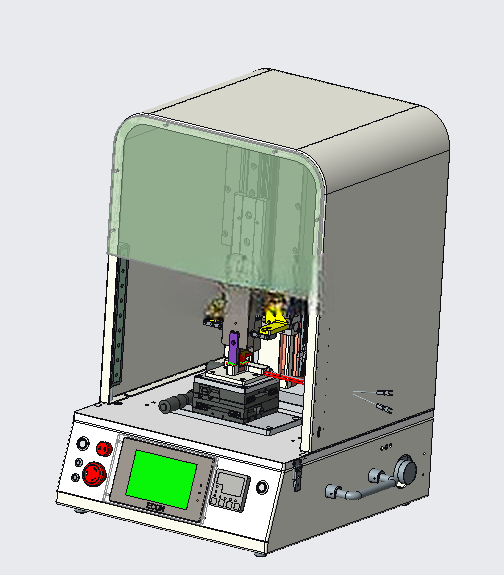

　　在消费电子柔性线路板组装产线的前段工序里，这类桌面式折弯设备主要适配小批量多批次的FPC加工场景，尤其是手机振动马达配套软板的折弯工序，不需要占用大型流水线的工位空间，可直接放置在标准防静电工作台面上完成单工序作业，适配产线灵活换型的需求，相比大型在线式折弯设备，它的部署成本更低，换型调试周期更短，适合研发打样、中小批量量产的加工场景。设备的核心功能围绕FPC折弯成型的工艺需求设计，首先配置了温度可控的加热模块，因为FPC基材在常温下折弯容易出现铜箔断裂、基材回弹的问题，加热到指定工艺温度后再进行折弯，能保证折弯角度的一致性，降低产品不良率；折弯执行结构采用齿轮齿条传动，相比传统的连杆传动，齿轮齿条的传动精度更高，行程控制更线性，长期运行的累计误差更小，能稳定保证不同批次产品的折弯角度公差控制在工艺要求范围内。

　　折弯角度的调节通过控制气缸行程来实现，不需要更换整套折弯工装，只需要调整气缸的限位位置，配合可快速更换的镶嵌块，就能适配不同型号FPC的折弯角度需求，换型时只需要拆卸镶嵌块的固定螺丝，更换对应角度的镶嵌块即可，单批次换型时间可以控制在十分钟以内，大幅减少产线换型的停机时间。从设计思路上看，这款设备采用桌面式的紧凑布局，整体框架采用铝型材拼接加钣金封板的结构，兼顾结构强度和设备轻量化的需求，设备两侧预留了维护开口，日常维护时不需要拆解整个外壳，就能直接接触到内部的传动组件、气动元件和加热模块，方便运维人员进行日常保养和故障排查；设备顶部设计了搬运提手，底部的支撑脚可以调节水平度，即使在不太平整的工作台面上，也能通过调节支撑脚保证设备的水平放置，避免因为设备倾斜导致折弯角度出现偏差。

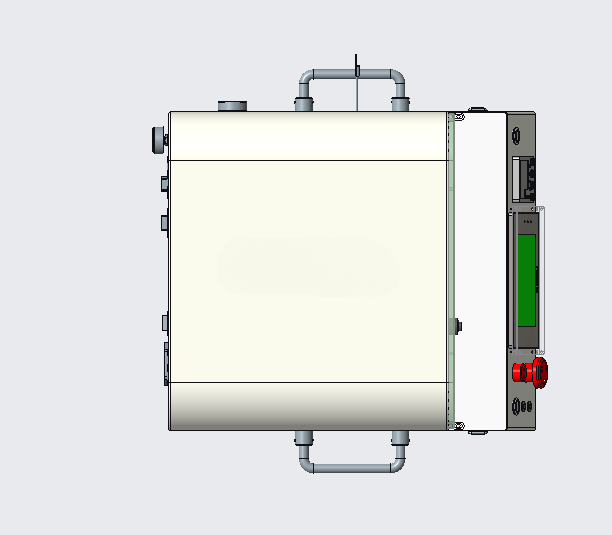

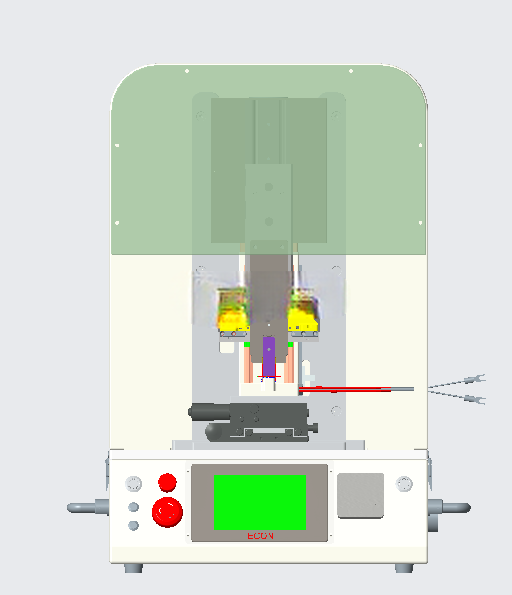

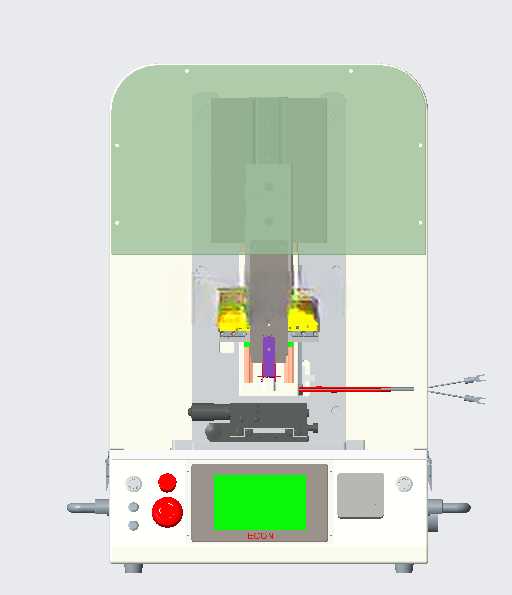

　　设备的操作侧集成了温度控制模块、状态指示灯和操作按钮，操作人员不需要探身就能完成参数调整和设备启停操作，加热模块的温度传感器直接贴合在折弯工作位附近，能实时采集折弯位置的实际温度，避免因为温度传导延迟导致的温度控制误差，当实际温度偏离设定值超过允许范围时，设备会自动触发停机保护，避免因为温度异常导致FPC基材烤焦或者折弯不到位的问题。气动回路配置了调压阀和节流阀，可以根据不同厚度FPC的加工需求，调整折弯动作的下压速度和压力，避免因为压力过大导致FPC表面的线路被压伤，也能避免因为速度过快导致折弯位置出现褶皱。从安装边界来看，设备整体的占地面积小于常规的台式电脑主机，放置在标准750mm高度的工作台上时，操作高度刚好适配操作人员坐姿作业的手臂高度，不需要额外增加垫高或者踏台；设备的后侧预留了气源接口和电源接口，布线时可以沿着工作台边缘走线，不会占用正面的操作空间，设备的外接管路和线路都采用快插接口，部署时只需要连接对应规格的压缩空气和工频电源就能完成调试，不需要额外配置其他辅助设施。

　　在实际生产应用中，这类设备可以单独作为一个工序工位，也可以多台并排布置，配合上下料辅助工装组成小型的加工单元，针对不同型号的FPC产品，只需要更换对应的镶嵌块、调整气缸行程和加热温度，就能快速切换生产状态，不需要对设备的主体结构进行改动，设备的传动部件都设计了防尘护罩，避免车间里的浮尘进入齿轮齿条的啮合面，减少日常润滑维护的频率，延长传动部件的使用寿命。折弯工位的定位基准采用可调式定位挡块，可以根据FPC的外形尺寸调整定位位置，保证每次上料时FPC的折弯位置都处于同一基准，避免因为上料位置偏差导致的折弯位置偏移问题，设备的安全防护方面，在操作位的两侧设计了安全光栅，当操作人员的手部进入折弯工作区域时，设备会立即停止动作，避免出现安全事故，同时设备的加热模块外部设计了隔热防护罩，避免操作人员误触导致烫伤。
