汽车安全带锁扣自动组装检测生产设备

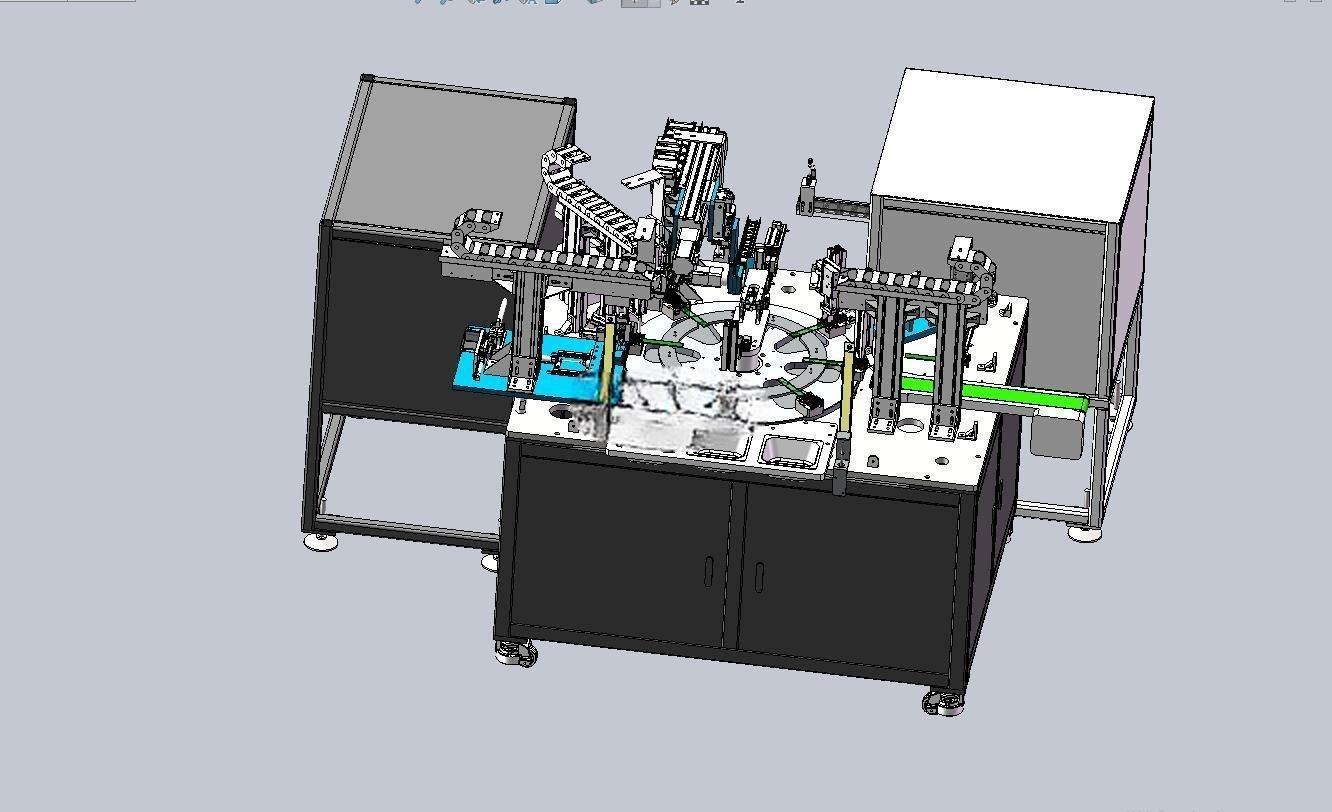

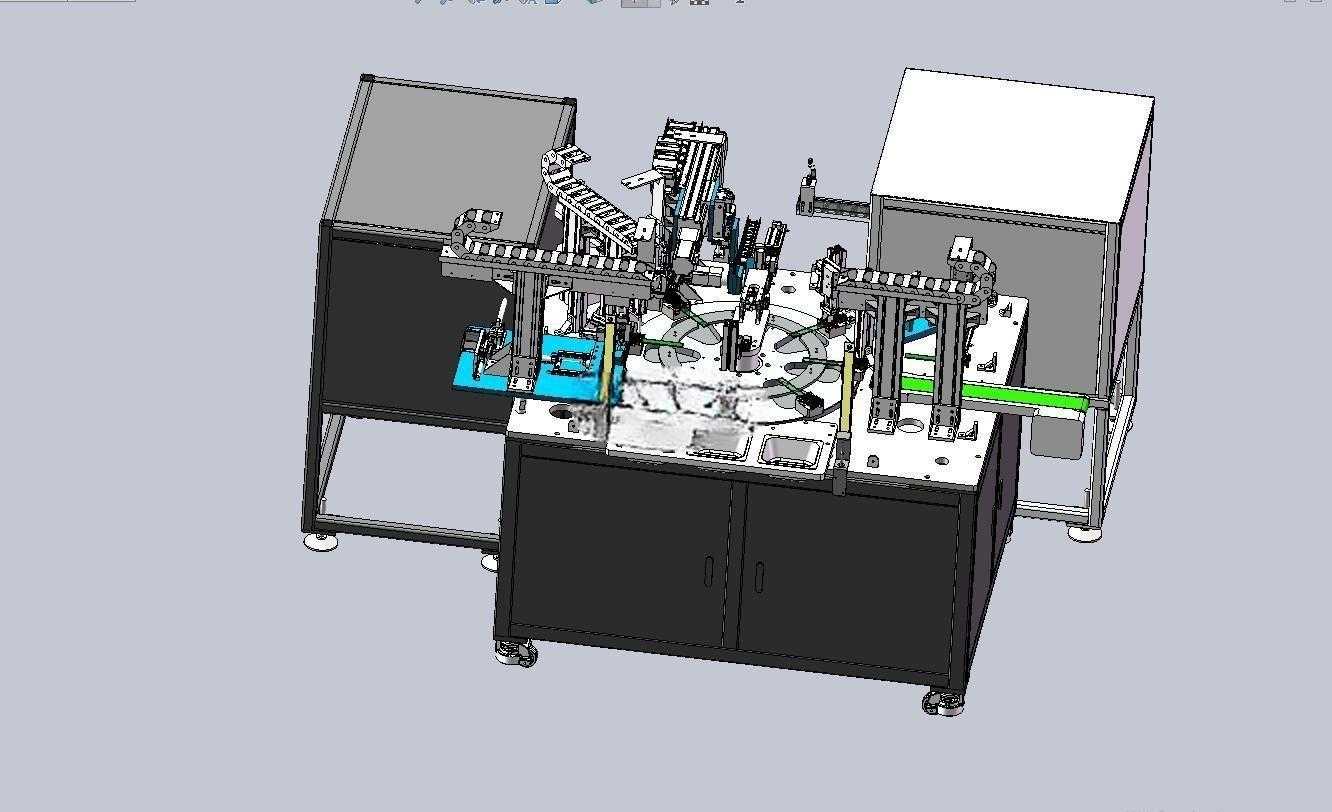

　　这套设备面向汽车被动安全零部件生产场景，针对安全带锁扣这类对装配精度、锁紧力矩一致性要求极高的零件，替代传统人工逐工位装配、手动检测的作业模式，适配汽车零部件量产线的节拍要求，可直接接入锁扣零件的上游冲压、注塑工序下游，完成成品组装后的全工序流转，无需额外增设中转接驳台。设备核心采用分割器驱动转盘作为载具流转载体，转盘周向均匀分布多组锁扣定位工装，每个工装对应一个作业工位，工位排布按照锁扣装配的工艺顺序依次设置：锁扣基座上料工位、锁舌组件装配工位、弹簧压装工位、卡扣铆合工位、视觉拍照检测工位、力矩检测工位、不合格品分拣工位、合格品自动下料工位，各工位作业并行触发，分割器每次转位的停顿时间匹配单工位最长作业时长，保证整线节拍稳定在单工位作业周期内，不会出现工位等待空耗。

　　从结构设计逻辑来看，分割器选型优先匹配转盘负载与转位精度，转盘上的工装采用快换式设计，可根据不同型号锁扣的外形尺寸更换定位镶件，无需重新调整整个转盘的安装基准；各装配工位的执行机构采用立柱加线性导轨的安装形式，压装、装配动作的驱动源根据受力大小选配，小行程高精度的装配动作采用伺服电缸驱动，大行程低精度的上下料动作采用气缸搭配缓冲器实现，视觉检测工位的相机与光源采用可调角度安装支架，可根据不同锁扣的检测特征调整拍摄角度与打光角度，避免零件反光造成的检测误判；力矩检测工位采用伺服电机搭配扭矩传感器的结构，可预设不同型号锁扣的合格扭矩区间，检测过程中实时采集扭矩数值，超出区间的产品会在后续分拣工位被自动推入不合格品收集盒。

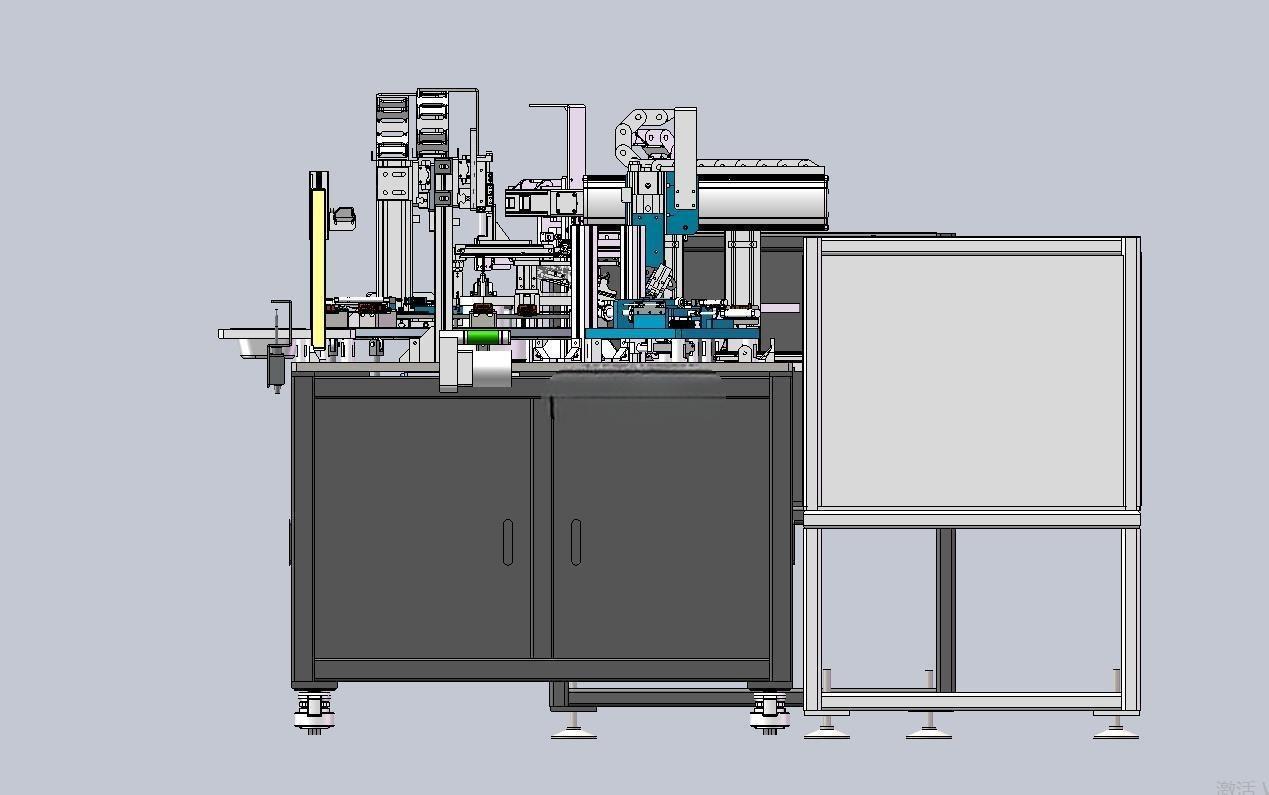

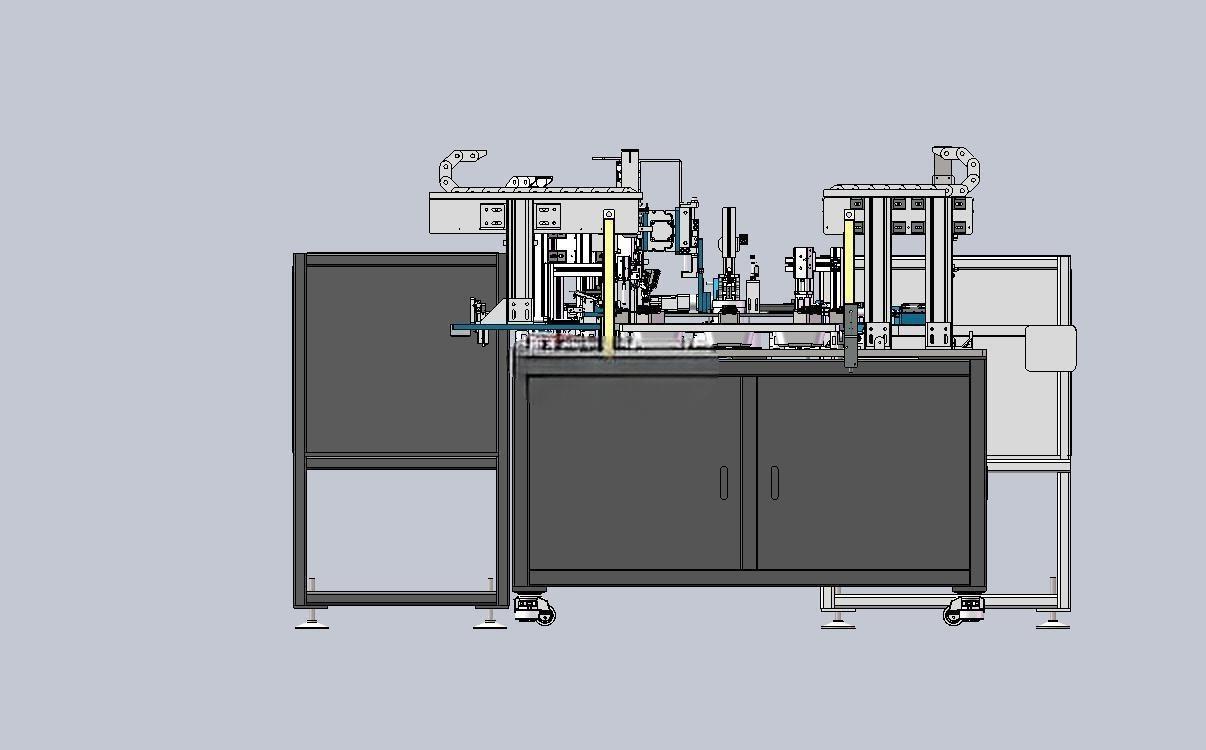

　　设备下部采用整体焊接方通机架作为支撑，机架下部设置双开门电气柜与气动元件安装腔，所有气管、线缆均通过机架内部的走线槽排布，避免外露造成的生产安全隐患，机架底部配置可调脚杯与万向脚轮，安装时先通过脚轮推移到指定安装位置，再调整脚杯高度将设备调平，脚杯的调节行程可满足车间地面±15mm的高度差适配需求；设备上部的作业区域外围设置透明亚克力安全防护门，防护门配备安全门锁，任意一扇门打开时设备会自动触发停机信号，避免作业人员误入运行区域造成伤害，防护门的高度设置为距离地面1.8米，既可以完全遮挡作业区域的运动部件，又不会影响操作人员观察设备运行状态。从安装边界来看，设备整体占地尺寸适配常规车间生产线的工位预留宽度，左右两侧预留的维护空间不小于0.8米即可满足日常检修、易损件更换的需求，设备的气源接口、电源接口均设置在机架后侧下部，接入车间0.5-0.7MPa的压缩气源与常规工业三相电源即可运行，无需额外配置特殊动力源；转盘上的定位工装设计时充分考虑了锁扣零件的公差累积，定位面采用与锁扣基座外形匹配的仿形结构，定位间隙控制在0.1mm以内，既可以保证零件放置时的顺畅度，又能避免装配过程中零件移位造成的装配不良。

　　视觉检测工位主要检测锁扣的零件装配完整性、卡扣是否到位、表面是否存在明显的装配缺陷，可替代人工目视检测的环节，检测精度可达到0.02mm，不会出现人工检测的疲劳漏检问题；力矩检测工位模拟安全带锁扣实际使用时的锁止受力状态，对锁舌插入后的锁紧力、解锁力进行全检，保证每一个流出的产品都满足汽车安全件的力矩要求，检测数据可自动存储，方便后续的质量追溯。自动下料工位采用气动夹爪将合格产品从工装上取下，通过斜槽滑落到成品收集箱内，不合格品则在分拣工位通过顶出机构推入对应的不合格品盒，整个作业过程无需人工干预，仅需操作人员定期补充上料工位的零件、清空成品与不合格品收集盒即可，单名操作人员可同时照看3-4台同类型设备，大幅降低人工成本。设备的各运动轴均设置硬限位与软限位双重保护，硬限位采用机械挡块搭配缓冲器，避免机构超程运行造成的碰撞损坏，软限位通过伺服系统的位置参数设置，在机构接近硬限位位置时提前减速停机，进一步提升设备运行的稳定性；气动回路中每个执行气缸均配置独立的调压阀与节流阀，可根据实际作业需求单独调整每个气缸的动作压力与运行速度，避免气压过大造成的零件压伤，或者气压过小造成的动作不到位问题。
