多场景线束铜带压接连接加工设备

　　在电子制造、线束加工的生产环节里，不同类型线材与端子、元器件的可靠压接，直接决定了终端产品的电气连接稳定性，这款铜带压接设备就是针对多类线材连接场景开发的专用加工装备。从实际产线适配来看，它覆盖了消费电子、小家电、汽车线束、照明产品、电子烟等多个领域的线材连接需求，小到耳机线的卡扣固定、苹果圆线包扁、扁线面条线打扣，再到音视频线、行车记录仪线材、后视镜线材的铜扣固定防脱，甚至汽车、摩托车线束对接，热敏元件如磁簧开关、恒温保险线的连接，灭蚊器内部发热芯片与电阻的连接，LED灯、奶灯线材连接，滑动开关与导线连接，高温发热体连接，氖灯与电阻连接，电子烟连接这类细分场景，都能通过这台设备完成稳定的铜带压接作业，替代传统的焊锡、手工卡扣压接工艺，避免虚焊、卡扣松动带来的接触不良问题。

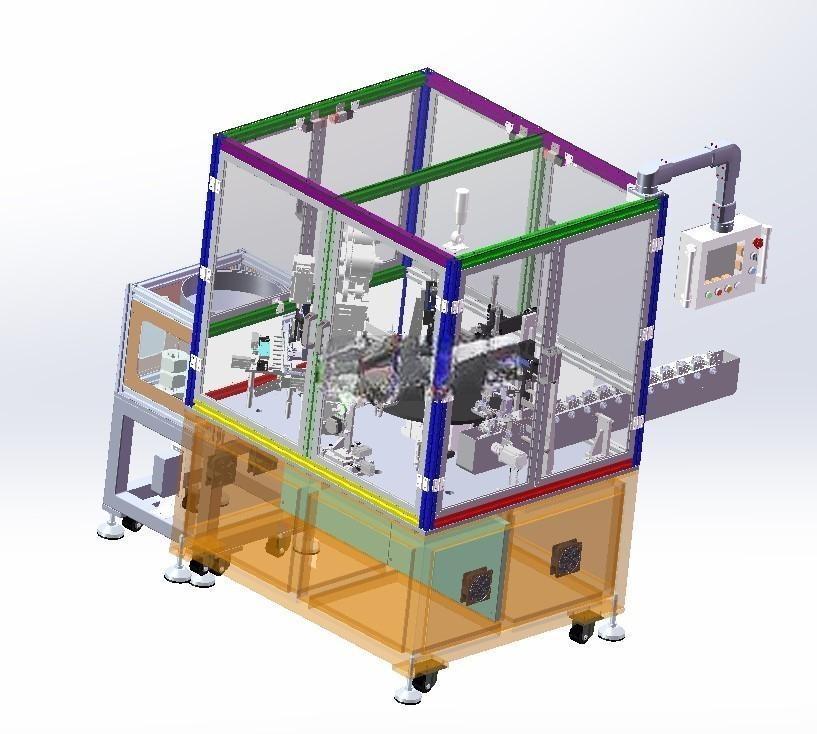

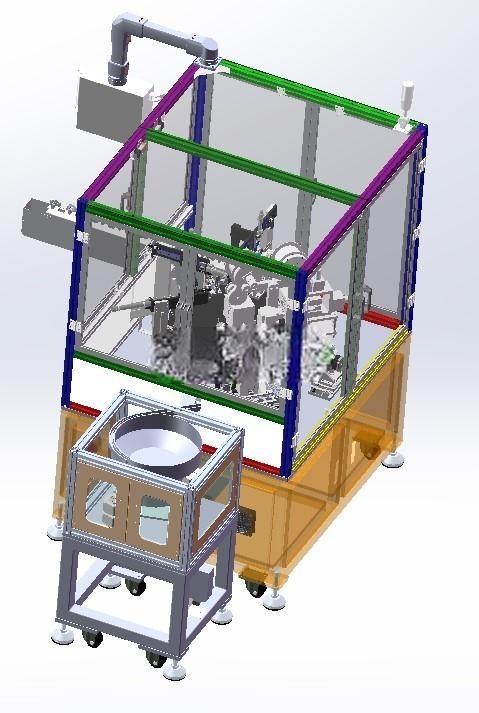

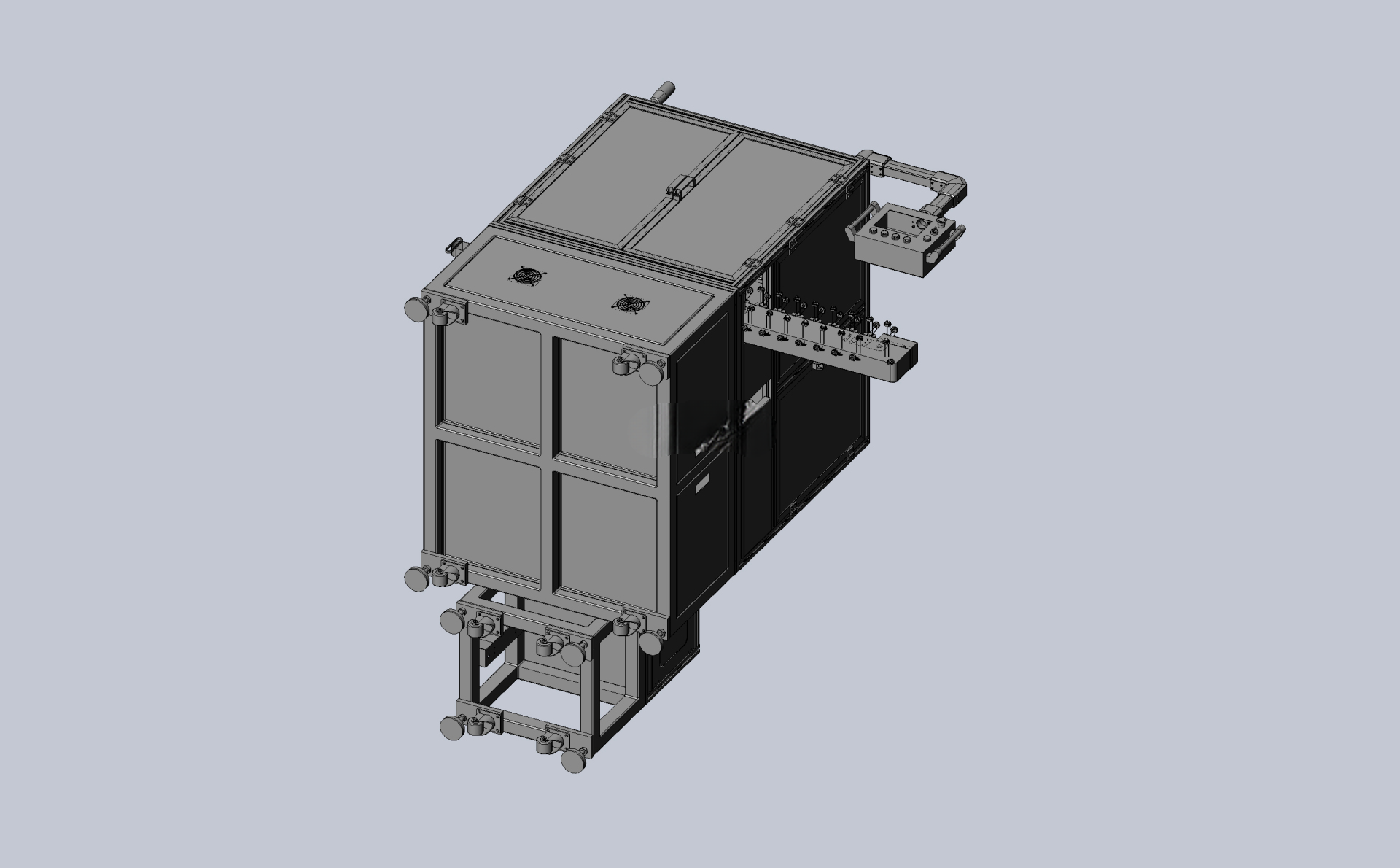

　　设备整体采用铝型材框架搭建主体防护结构，框架外侧搭配透明亚克力防护板，既能够观察内部加工工位的运行状态，也能避免加工过程中铜带碎屑、运动部件误触带来的安全隐患，框架顶部预留了悬臂安装位，可配套安装人机交互触控屏，方便操作人员调整压接参数、切换加工模式、统计加工产能。设备主体下方采用碳钢焊接底座作为承载基础，底座底部配置可调脚杯与脚轮组合，既可以在设备就位后通过脚杯调平设备，抵消地面不平整带来的机架晃动，保证压接工位的同轴度精度，也能在产线调整布局时通过脚轮快速推移设备，减少移位的吊装工作量。设备左侧独立配置了振动盘上料机构，通过独立的铝型材支架承载，振动盘用于铜带扣的自动排序上料，通过直振送料轨道将排序完成的铜带扣精准输送到压接工位的待料位置，不需要人工手动摆放铜扣，大幅降低操作人员的重复劳动强度，也避免人工上料带来的位置偏差导致压接不良。

　　内部核心加工单元采用转盘式多工位布局，转盘上均匀分布多个载具工位，依次完成线材定位、铜带扣上料、压接成型、成品下料的工序流转，每个工位都配置了独立的定位夹具，可根据不同线径的线材快速更换夹具嵌块，适配0.5mm到6mm不同线径的单股、多股线材加工需求。压接执行单元采用伺服电缸作为压接动力源，相比传统的气缸压接，伺服电缸可以精准控制压接行程与压接力，压接精度可控制在0.02mm以内，针对不同厚度的铜带、不同线径的线材，可在触控屏上预设对应的压接参数，压接完成的铜带扣包裹紧密，不会出现铜带断裂、线材芯线压伤、压接松动的问题，压接后的连接点可承受50N以上的拉拔力不脱落，满足各类电子电器产品的可靠性测试要求。设备的线材定位工位配置了可调节的导线槽与定位挡块，操作人员只需要将剥好芯线的线材端部放到定位位置，设备即可自动完成后续的上料、压接、下料动作，单工位加工节拍可控制在1.5秒每件，相比手工压接效率提升4倍以上，且压接一致性远高于手工操作。

　　从安装边界来看，设备主体部分长宽高尺寸控制在1200mm800mm1500mm范围内，左侧振动盘上料机构的长宽高为600mm500mm700mm，整体占地面积不超过1.5平方米，对产线的空间要求较低，可直接放置在标准工作台旁配套流水线使用，不需要额外做地基固定，设备的气源接口采用标准8mm快插接头，电源接入为220V民用交流电，不需要配套工业380V电源，适配中小规模电子加工厂的车间配电条件。设备的防护门配置了安全联锁开关，一旦防护门被打开，设备的转盘与压接单元会立即停止运行，避免安全事故发生，设备的废料收集槽设置在压接工位下方，可收集压接过程中产生的铜带边角料，不需要频繁清理工位台面。在设计过程中，核心的压接模具采用快拆结构设计，更换不同规格的铜带扣压接模具时，只需要松开两个固定螺丝即可完成模具更换，换型时间不超过10分钟，适配多品种小批量的线束加工订单需求，模具的压接刃口采用硬质合金材料制作，经过真空热处理后硬度达到HRC62以上，可承受百万次压接作业不出现磨损、崩刃问题，减少模具更换的维护成本。设备的走线全部采用拖链内置布置，避免线缆外露被运动部件磨损，电气柜设置在底座内部，所有电气元件都采用标准导轨安装，方便后期维护时排查故障、更换元件。
