背光模组导光板自动揭膜生产设备

　　在显示面板背光模组的前段组装工序里，导光板作为核心导光构件，其表面覆有的上下两层保护薄膜，需要在组装前完成剥离作业，传统人工揭膜不仅效率低下，还容易在导光板表面留下指纹、折痕或是残留胶渍，直接影响后续背光模组的出光均匀度与成品良率，这款导光板揭膜设备正是针对这一工序痛点开发的专用生产设备。设备整体采用卧式长条形布局，主体框架以工业铝型材拼接搭建，兼顾结构刚性与组装调试的便利性，安装时可直接对接背光模组前段生产线的出料工位，不需要对原有产线做大规模改造，设备底部预留有可调式支撑脚，可根据产线实际输送高度调整设备水平度与作业面高度，适配不同规格产线的对接需求。设备的作业逻辑围绕人工上料、自动取料、双膜同步剥离、出料输送的流程设计，操作员仅需将待加工的导光板放置到上料定位工位，设备搭载的光电感应组件会第一时间检测物料是否放置到位，确认物料位置符合取料要求后，两套独立驱动的剥离模组会分别动作，对应剥离导光板上表面与下表面的保护薄膜，剥离过程中采用扭矩电机作为驱动核心，可根据不同厚度导光板的膜层粘附力调整输出扭矩，避免拉力过大导致导光板变形或是膜层断裂残留，也不会因为拉力过小出现揭膜不彻底的问题。

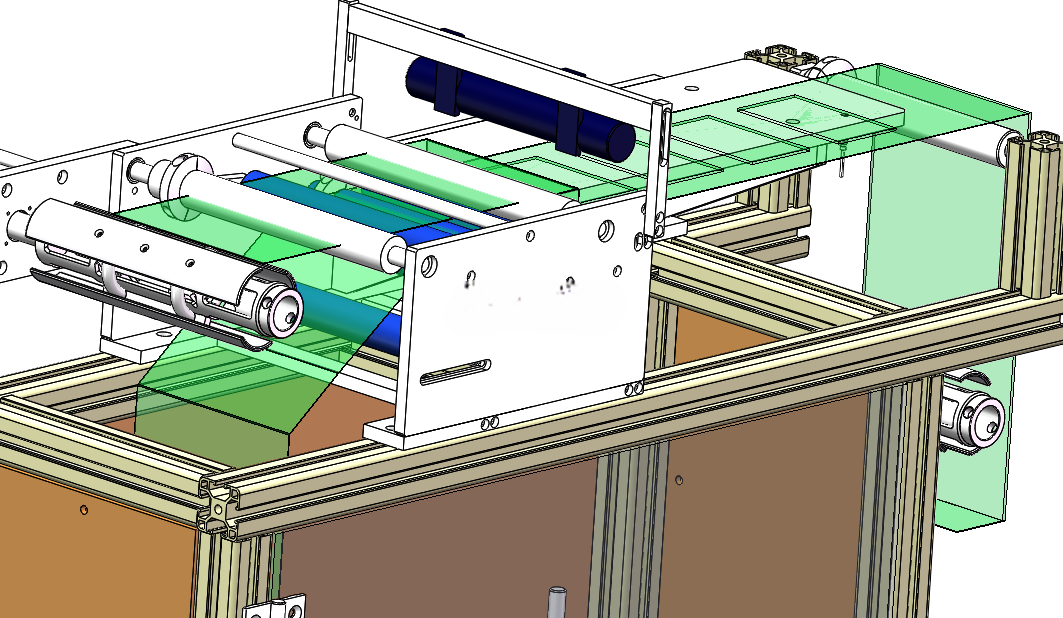

　　为了避免揭膜过程中产生的静电吸附灰尘、造成膜层重新粘附，设备在剥离工位旁集成了离子风棒组件，可在揭膜作业的同时向作业区域吹出电离风，中和导光板与膜层表面的静电，减少静电吸附带来的品质隐患，整套设备的配电控制组件集成在设备侧部的电控区域，布线规整，预留有标准IO接口，可直接接入车间生产管理系统，实现作业数据的实时采集与设备状态监控。从结构设计细节来看，设备的取料与剥离模组采用双立柱对称式布局，两套剥离机构的运动导轨采用高精度线性导轨，保证剥离动作的直线度与运行平稳性，避免运行过程中的抖动刮伤导光板表面，剥离头的位置可通过调节滑块做横向与纵向的位置调整，可适配不同尺寸规格的导光板揭膜作业，不需要更换专用夹具，仅需调整对应模组的位置参数即可完成换型，大幅缩短了不同规格产品切换生产的调试时间。

　　设备的输送部分采用平皮带输送结构，皮带表面做防静电处理，导光板完成揭膜后会直接通过输送线流转到下一作业工位，全程不需要人工二次搬运，减少物料周转过程中的碰刮伤风险。在安装边界方面，设备整体长度适配常规背光模组生产线的工位间距，宽度方向预留有足够的维护空间，侧部的电控箱采用可开门设计，日常维护时可直接打开箱门完成线路检查与元器件更换，设备顶部的驱动电机安装位置预留有散热空间，可保证长时间连续运行时电机温度处于合理区间，不会因为过热触发设备停机保护。

　　针对导光板这类光学构件的加工特性，设备所有与导光板接触的部位都采用非金属软质材料，避免硬质金属接触刮花导光板的光学表面，剥离下来的废膜会通过设备自带的导膜槽集中收集到废膜收纳盒，不需要人工频繁清理作业区域的废膜，维持作业现场的整洁。从实际产线应用的反馈来看，这款设备可替代2-3名人工的揭膜作业量，揭膜良率可稳定控制在较高水平，不会出现人工揭膜常见的膜层残留、导光板刮伤等问题，设备的运行参数可通过触控面板直接调整，操作员经过简单培训即可完成设备操作与日常参数设置，不需要专业的编程知识即可完成不同产品的换型调试，非常适合中小批量多规格的背光模组生产场景使用。
