全自动底托上料夹取移栽产线设备

　　在包装、仓储物流、家电及汽配零部件的批量生产环节，空底托的补料上线一直是产线前段人工占比偏高的工序——传统作业模式下，需要两名作业人员配合将堆叠的空底托逐片拆分、搬运至输送线起始端，不仅劳动强度大，人工拆分时的对位偏差还容易导致后续整线卡料，节拍波动直接影响整线OEE数据。这套底托自动上线设备，正是针对这类产线痛点开发的前段自动化单元，可直接对接现有滚筒输送主线，无需对原有产线做大规模改造，适配市面上绝大多数标准尺寸的塑料、木质工业底托的自动上料作业。

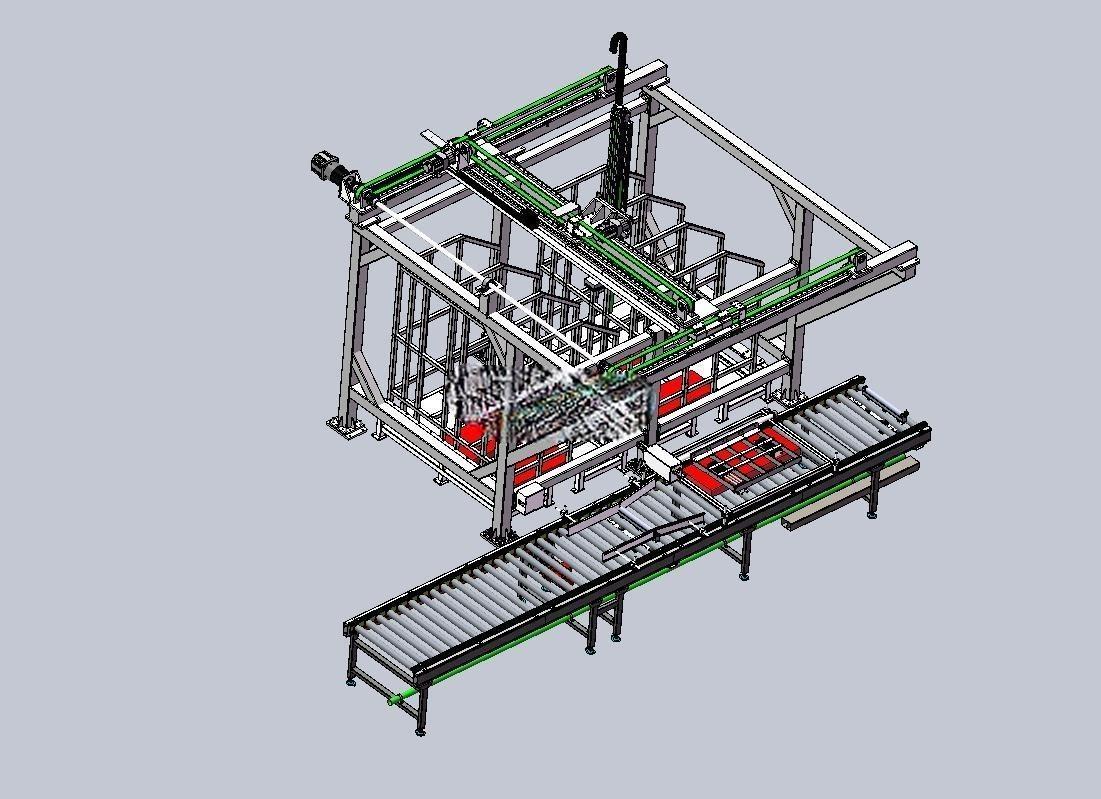

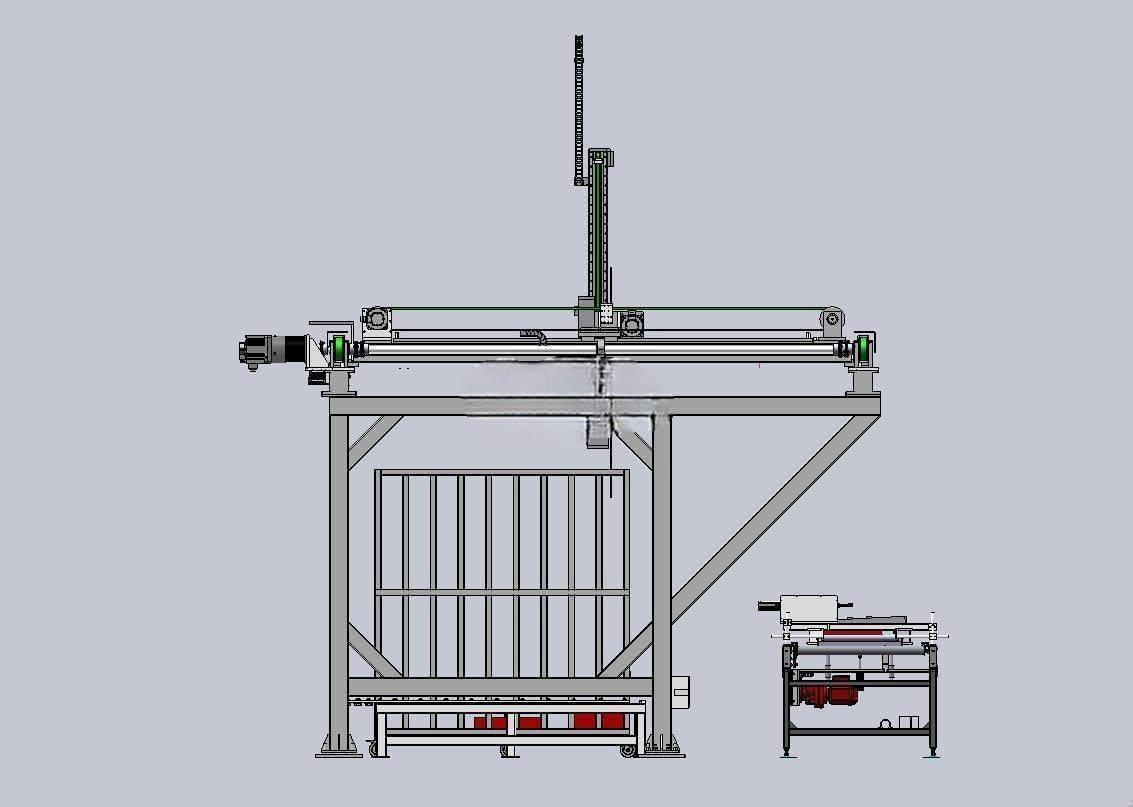

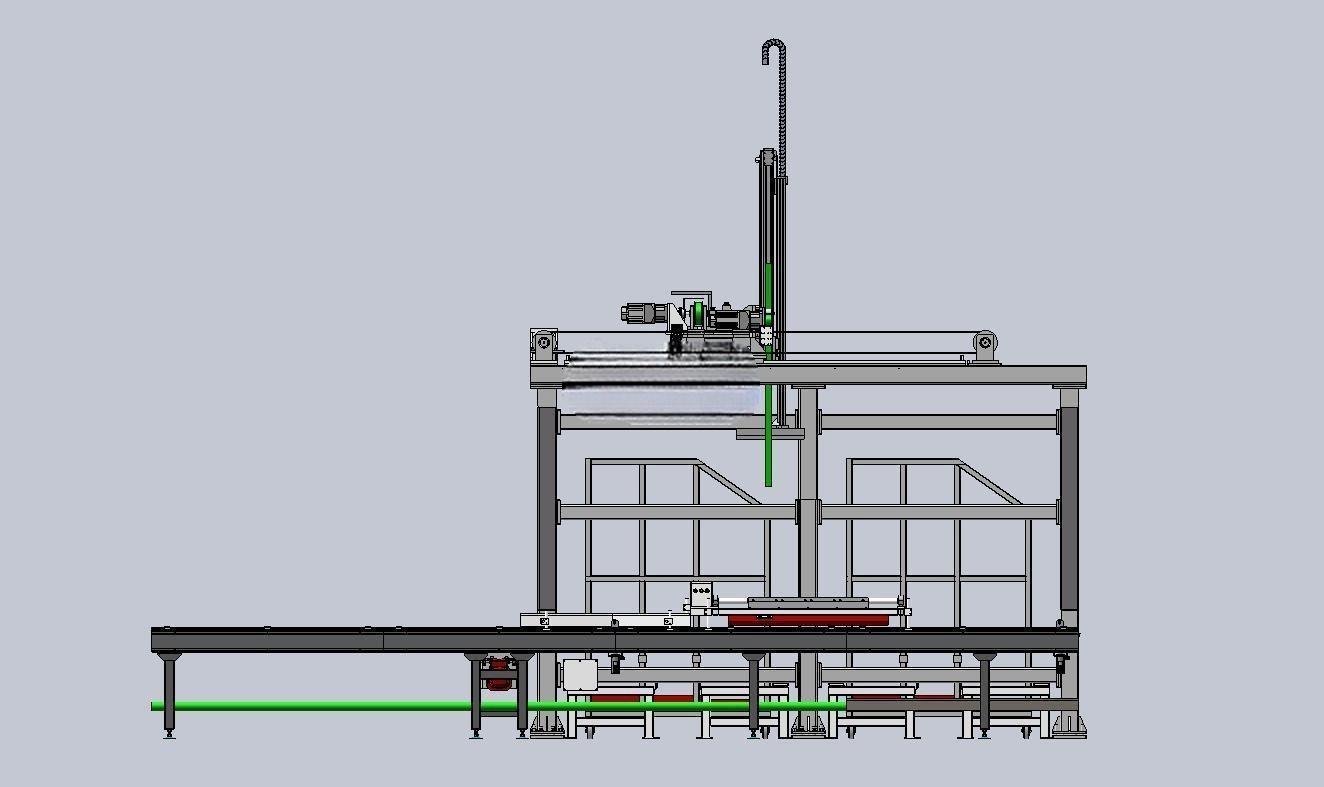

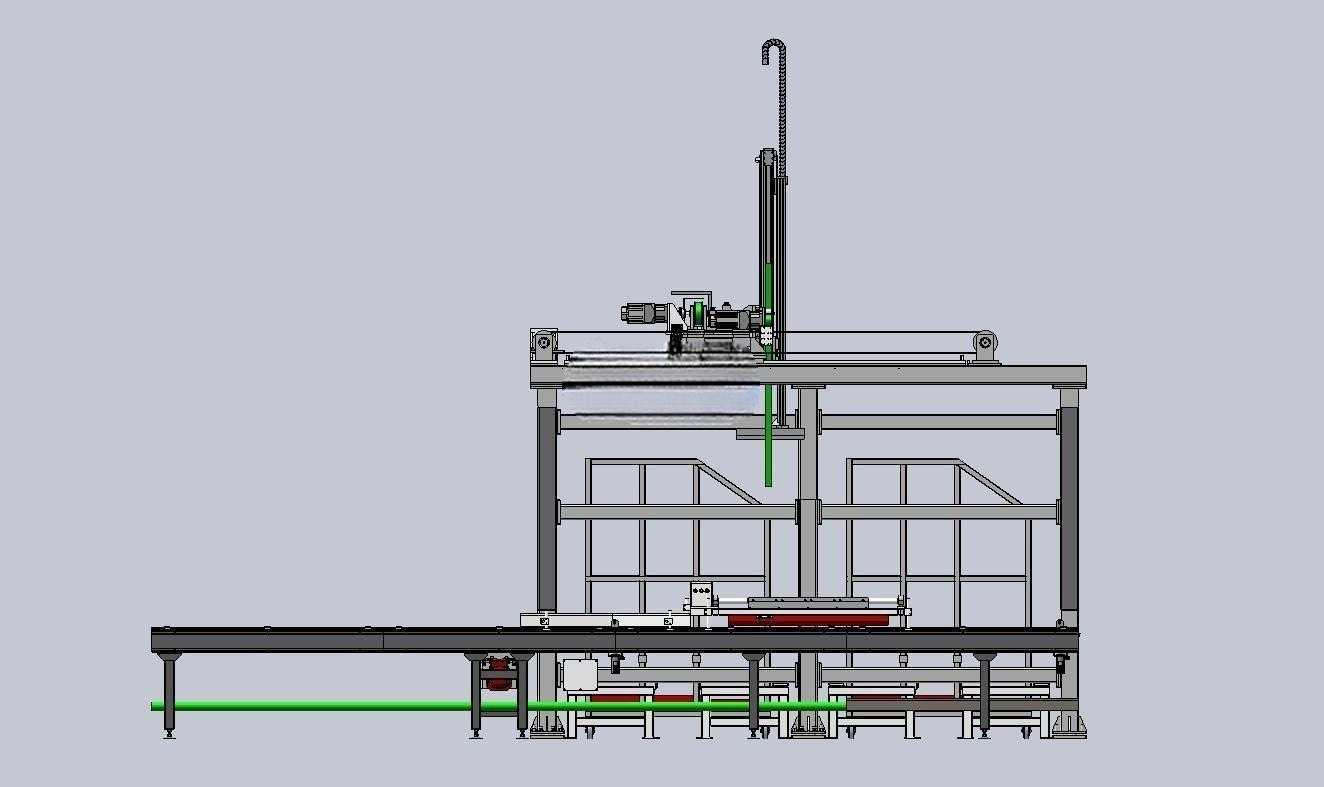

　　从结构布局来看，整套设备采用侧挂桁架配合独立滚筒接驳段的排布方式，桁架主体采用方管焊接机架，经过时效处理后加工安装基准面，避免长期负载运行出现结构变形。XYZ三轴的传动配置根据负载特性做了区分：X轴采用双直线导轨配合同步带传动，兼顾长行程运行的速度和平稳性，行程覆盖底托堆叠位到接驳滚筒线的全部区间；Z轴采用齿轮齿条传动搭配重载直线导轨，满足整摞底托提升时的大负载需求，末端配置可调节间距的夹取机构，夹爪内侧贴有防滑聚氨酯垫，既保证夹持力足够，又不会刮伤底托表面；Y轴做小行程微调设计，用于补偿底托堆叠时的位置偏差，保证夹取对位精度。

　　设备的实际作业逻辑围绕底托的自动拆分、转移、接驳展开：作业人员可一次性将整摞空底托放置在设备的堆叠料位，料位处配置有光电检测开关，实时监测剩余底托数量，缺料时可对接产线安灯系统发出补料提示；设备运行时，Z轴下降至对应高度，夹取机构收拢固定最上方的单片底托，提升至安全高度后X轴平移至接驳滚筒线上方，Z轴下降将底托平稳放置在滚筒面上，夹爪松开后机构复位等待下一个作业循环，接驳段滚筒线自带动力，将底托输送至主线，和后续的装箱、码垛工序无缝衔接。整套动作节拍可根据主线产能灵活调整，单循环最快可在12秒内完成，完全匹配1500托/天以内的产线上料需求。

　　安装边界方面，整套桁架设备占地尺寸控制在3.5m*3.5m范围内，不会占用过多车间通道空间，桁架立柱采用膨胀螺栓直接固定在硬化地面上，无需做特殊地基处理，对于旧车间改造场景十分友好；配套的接驳滚筒线总长度为6m，线体高度可根据现场主线的高度做±100mm范围内的调节，适配不同厂家的输送线对接标准。设计阶段就考虑了车间的维护便利性，所有传动部件的润滑点都预留了操作空间，导轨、同步带等易损件都采用标准件，后期更换无需定制，可大幅降低运维成本。

　　夹取移栽机构的设计做了多处适配性优化：夹爪的开合行程可通过调节丝杆手动调整，适配不同长宽尺寸的底托，无需更换夹具就能覆盖车间内常用的3-5种规格底托；Z轴配置了刹车电机，避免意外断电时Z轴下滑造成设备或底托损坏；所有运动轴的两端都配置了硬限位和缓冲器，防止软件限位失效时出现机构脱轨的风险。电气部分的走线全部采用坦克链防护，避免长期往复运动造成线缆磨损，传感器线缆和动力线缆分开排布，减少信号干扰，保证设备长期运行的稳定性。

　　和传统的人工上料模式相比，这套设备投入使用后，可完全替代前段上料工位的人工，避免长期重复搬运作业带来的人员劳损风险，同时底托放置的位置一致性更高，从源头减少了因底托偏位导致的后续卡料停机问题。对于多品种小批量的生产场景，设备的参数调整全部通过触控屏完成，切换底托规格时仅需输入对应尺寸参数，无需重新调试机械结构，换型时间可控制在10分钟以内，适配柔性生产的需求。在结构建模过程中，所有配合面都按照实际加工公差做了预留，标准件全部采用厂商公版模型，装配过程中做了全局干涉检查，可直接用于工程图出图和生产bom的导出，减少设计人员的重复建模工作量。
