粉盒外观CCD视觉检测输送一体机

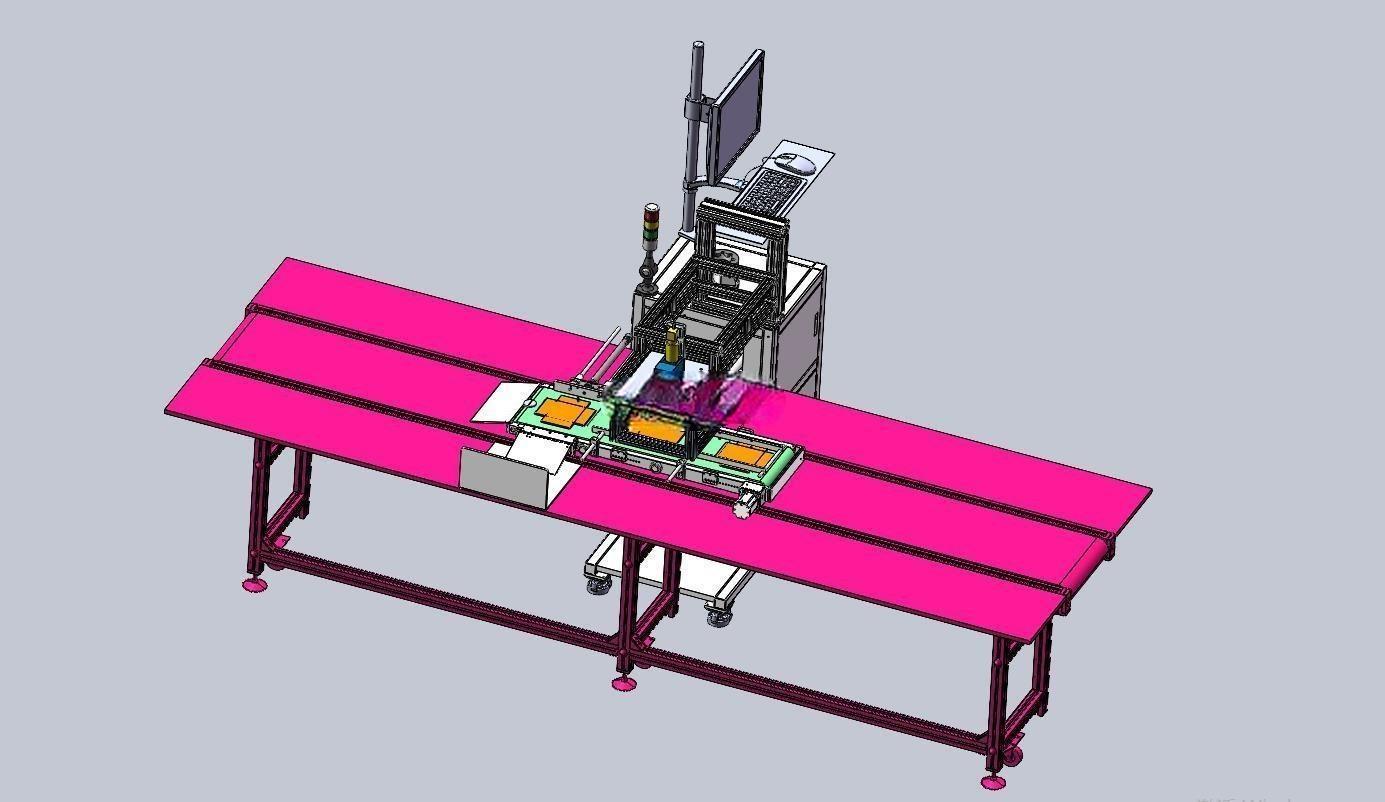

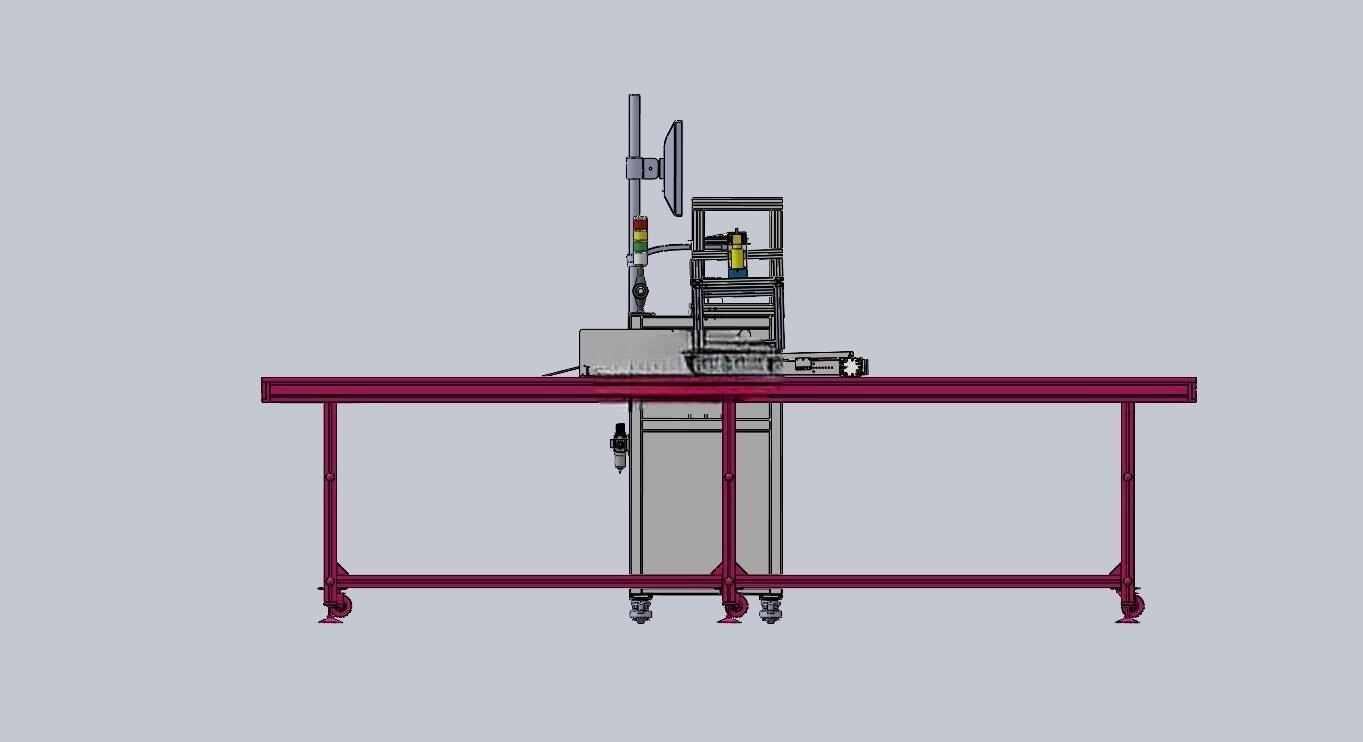

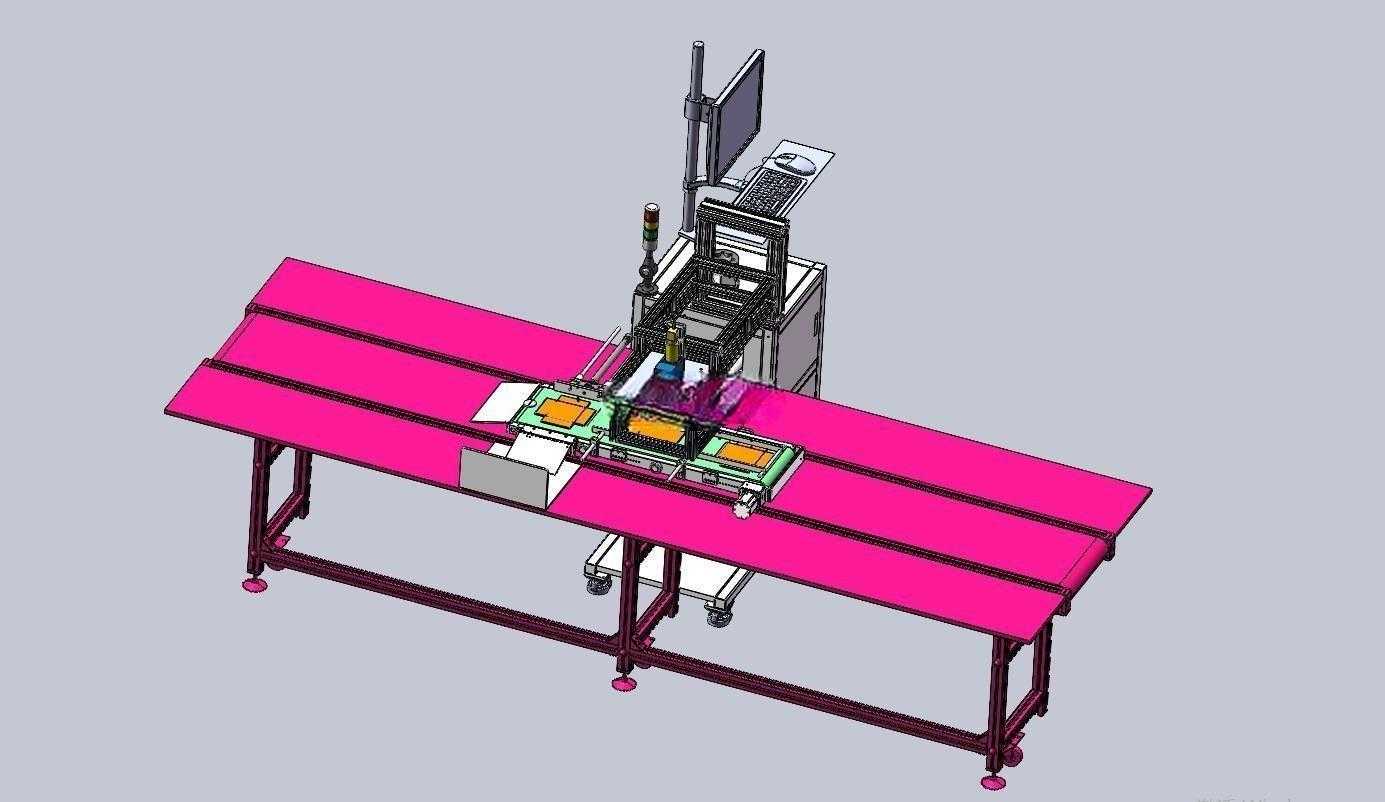

　　这款设备主要面向办公耗材生产环节的粉盒成品外观质检场景，解决传统人工目检效率低、漏检率高、判定标准不统一的痛点，可直接对接粉盒组装生产线末端，实现成品从输送到检测的全流程自动化衔接，无需人工频繁上下料转运。设备整体采用分段式布局设计，进料端搭配紫红色型材搭建的滚筒输送台，台架底部配置可调脚杯与支撑脚，可根据前后端生产线的高度差调整进料高度，适配不同节拍的组装线出料速度，输送段的辊筒间距经过针对性设计，可稳定承托最大200mm*200mm规格的粉盒产品，输送过程无卡滞、无偏移，能将待检产品平稳送入视觉检测工位。

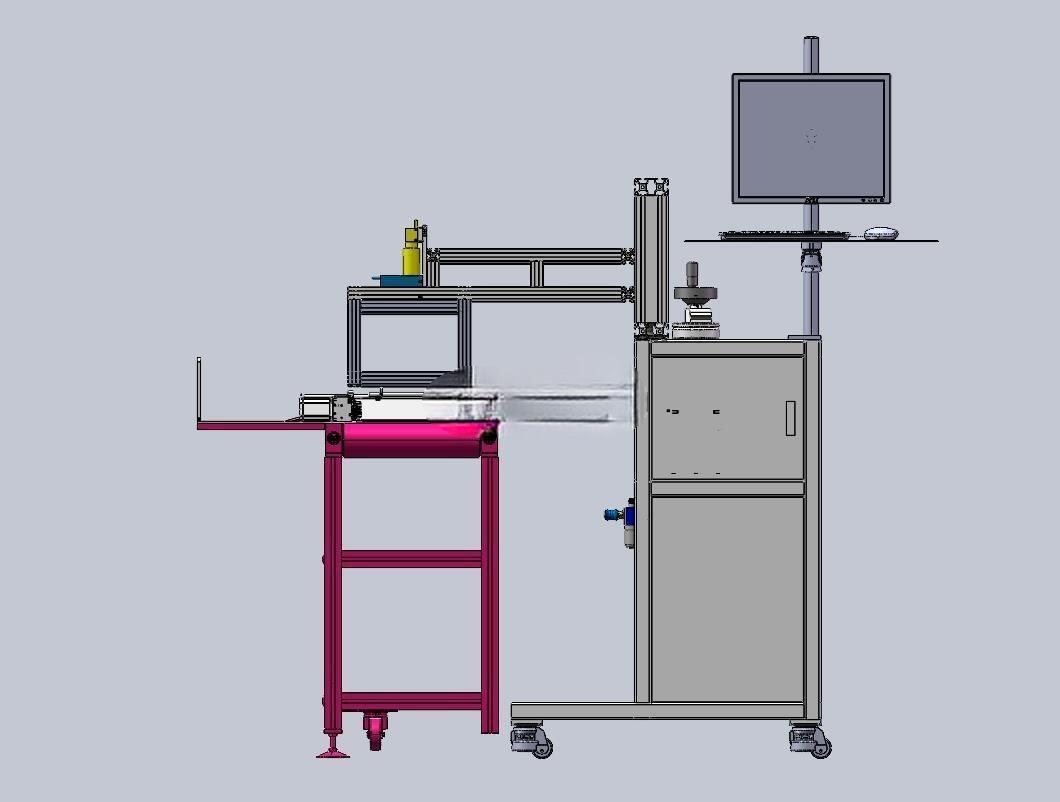

　　检测工位搭载多轴悬臂式取料定位机构，可实现X/Y/Z三个方向的精准位移，将输送到位的粉盒抓取至视觉拍摄位，配合上方可调节角度与高度的工业相机支架，完成粉盒多个面的外观图像采集，支架旁配套设置了显示器与操作键盘安装位，操作人员可实时查看检测画面、调整检测参数，无需额外搭建独立操作站。设备主体的电气控制部分集成在下方的双层柜体中，柜体底部安装带刹车的万向脚轮，方便设备整体移位与工位调整，柜体侧面预留了气源与电源接口，安装时仅需对接厂区压缩空气管路与供电回路即可完成部署，无需复杂的现场布线改造。

　　从设计逻辑来看，这款设备优先考虑了产线适配的通用性，输送段的宽度可通过调整侧导向条的间距适配不同尺寸的粉盒类产品，视觉相机的安装位预留了足够的调节行程，可根据检测需求调整拍摄距离与视场范围，取料机构的夹爪采用快换式设计，更换不同规格夹爪即可适配其他外形相近的盒类产品检测，无需对整体结构做大幅改动。设备的安装边界经过紧凑化设计，整体占地长度不超过2米，宽度控制在1.2米以内，可直接放置在现有生产车间的流水线旁，不需要占用过大的车间空间，柜体高度符合人体工程学设计，操作人员站立即可完成参数调整、异常处理等操作，无需频繁弯腰或登高。

　　在实际运行过程中，待检粉盒从上游组装线流入输送台后，输送机构自动将产品送至定位工位，到位传感器触发后，取料机构将产品移送至视觉检测区，CCD系统完成外观缺陷识别后，会根据检测结果将合格产品与不合格产品分送至对应的出料通道，整个流程无需人工干预，检测节拍可匹配每分钟15-20件的产线速度，可替代2-3名目检人员的重复劳动，同时避免人工疲劳带来的检测误差。设备的结构设计充分考虑了日常维护的便捷性，柜体采用可拆卸式门板，电气元件安装在导轨式安装板上，故障排查时可直接将安装板抽出，输送段的辊筒采用快拆式轴端固定，更换磨损辊筒时无需拆解整个输送架，视觉相机的防护外壳可快速拆卸，方便定期清洁镜头表面的浮尘，保证成像清晰度。
