风扇自动组装上下料转盘式生产设备

　　在民用风扇、工业散热风扇的批量装配生产场景中，这类转盘式自动组装上下料设备是产线核心单元，主要承接风扇组件从散件到半成体的组装工序衔接，替代传统人工逐工位搬运、对位、装配的低效作业模式，适配中小规格轴流风扇、散热风扇的量产节拍，单工位循环作业的模式能将单台产品的装配周期压缩到人工装配的三分之一以内，同时规避人工操作带来的点胶量不均、零件对位偏差等质量问题。

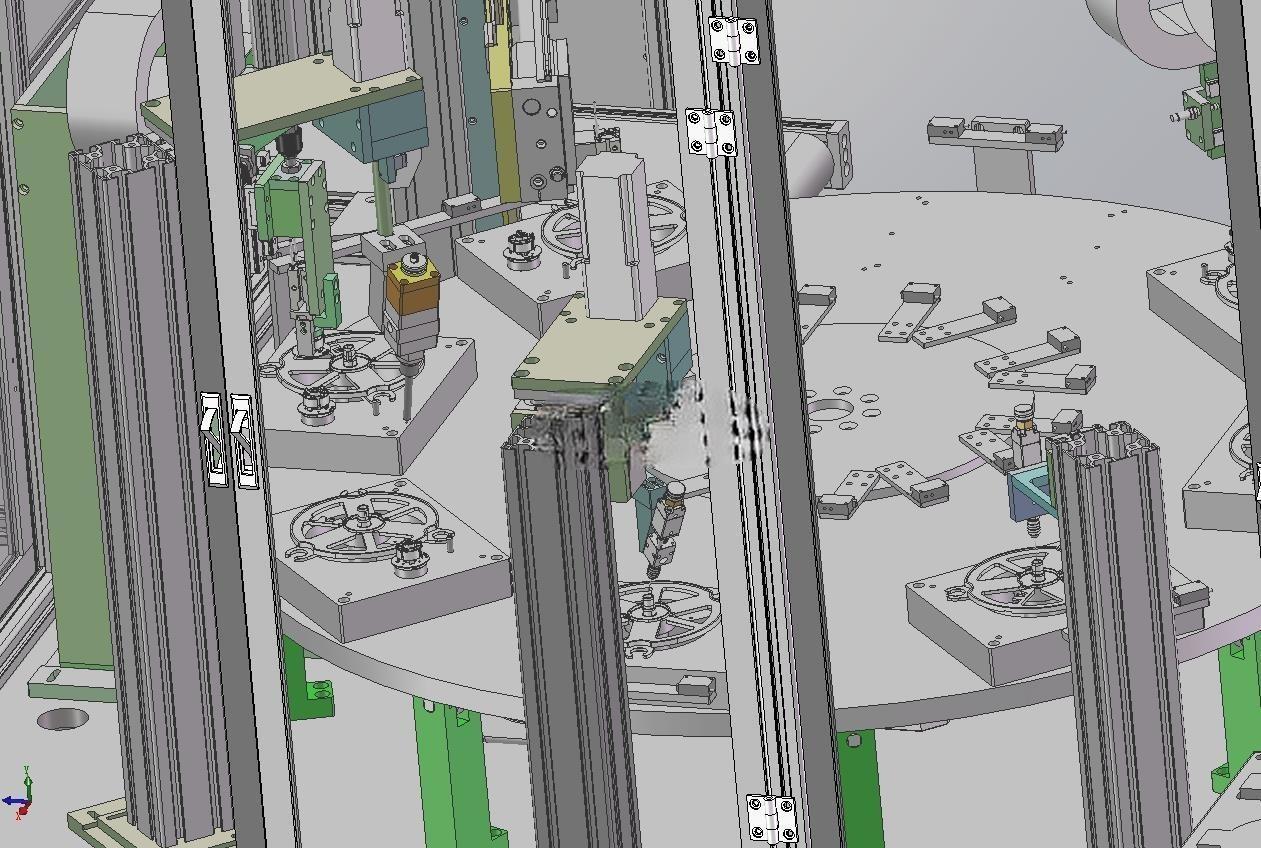

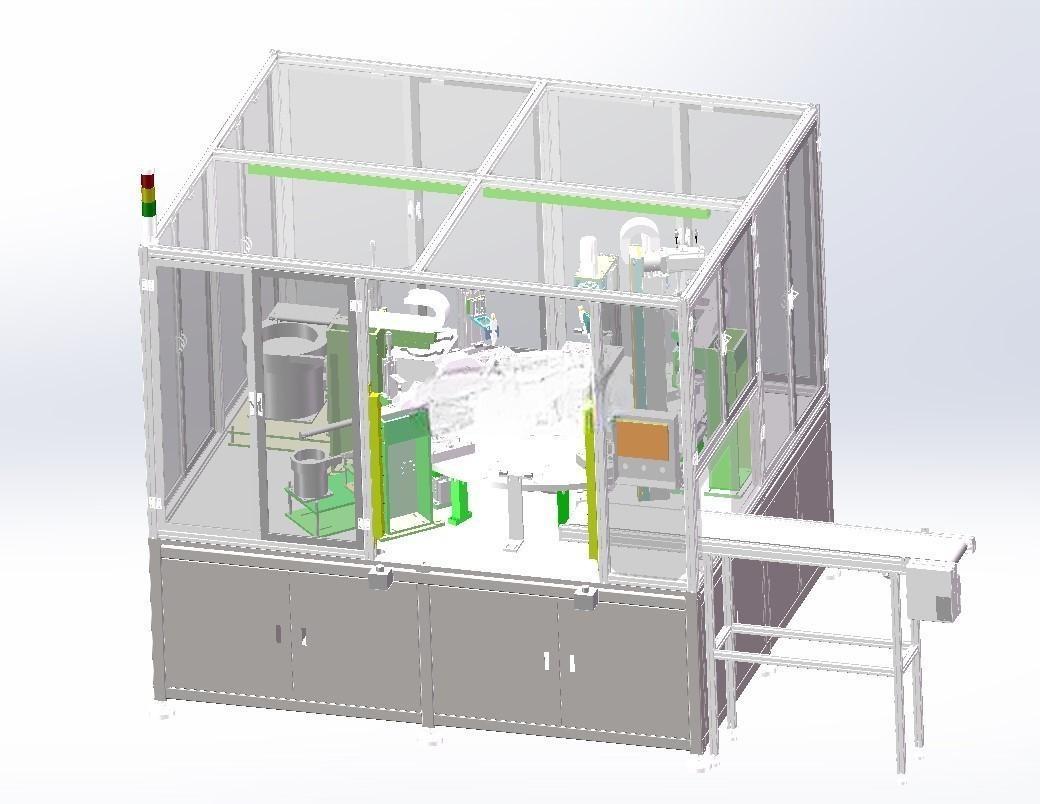

　　设备整体采用铝型材搭建安全防护外框架，底部为碳钢焊接的一体式机架，机架下部预留电气元件安装舱与气动元件排布空间，防护框架顶部设置三色状态警示灯，可实时反馈设备运行、待机、故障三种工作状态，框架侧面设置可开合的安全检修门，搭配安全门磁开关，开门状态下设备自动切断运行动力，满足车间设备安全防护规范。设备核心作业区采用多工位转盘结构，转盘沿圆周方向均匀分布工装定位治具，每个治具对应一道装配工序，人工仅需在上料工位将风扇底座、扇叶组件等基础零件放置到定位治具内，转盘会按照预设节拍依次转动到点胶工位、零件压装工位、组件装配工位，完成点胶、零件贴合压合、组件对位组装的全流程作业，末端衔接皮带输送线，组装完成的半成品会自动从治具转移到输送线上，流转到下一道检测或者包装工序，全程无需人工干预中间装配环节。

　　从结构设计逻辑来看，转盘采用凸轮分割器驱动，能保证每个工位的转动定位精度控制在±0.05mm以内，满足点胶、压装工序的对位精度要求；点胶工位配置定量点胶阀，可根据不同风扇型号的点胶路径、点胶量需求调整参数，点胶阀的移动模组采用线性导轨导向，运行平稳无抖动，能保证胶路均匀连续；压装工位配置带压力反馈的气动压头，可实时监测压装力数值，当压装力超出设定阈值时设备自动报警，避免压坏塑料风扇零件。设备的安装边界需要考虑车间地面的水平度要求，机架底部配置可调脚杯，可在一定范围内调整设备水平高度，适配不同车间地面的安装条件；设备侧面预留气源接口与电源接口，接入工厂常规0.5-0.7MPa压缩气源、220V交流电源即可运行，无需额外配置特殊动力源。

　　在产线适配性上，该设备的工装治具采用快换式设计，更换不同规格的风扇产品时，仅需更换对应治具、调整点胶路径与压装行程参数，即可快速切换生产型号，适配多品种小批量的风扇生产需求；设备的操作面板设置在防护框架侧面的人机交互位，操作人员可通过触控屏设置转盘节拍、点胶参数、压装力阈值等工艺参数，同时屏幕上可实时显示各工位的运行状态、故障代码，方便运维人员快速排查问题。设备的输送线出料端高度可根据后续对接设备的进料高度做小幅调整，能直接对接风扇性能检测台、成品包装线等不同下游设备，减少产线衔接的改造工作量。

　　从实际使用的工况适配角度，设备的防护框架采用透明亚克力板作为围挡，既可以隔绝设备运行时的噪音、防止人员误触运动部件，也方便车间管理人员从外部直接观察内部各工位的运行状态，及时发现卡料、零件缺料等异常情况；机架下部的电气舱设置散热通风孔，保证PLC、伺服驱动器等电气元件在长时间连续运行时的散热需求，避免夏季高温环境下电气元件过热宕机；气动元件集中排布在机架下部的安装板上，每个气路都设置独立的调压阀与节流阀，可单独调整每个气动执行元件的运行速度与输出力，方便调试人员根据不同工序的作业需求做精细化参数调整。
