带CCD检测功能的烘干输送生产线

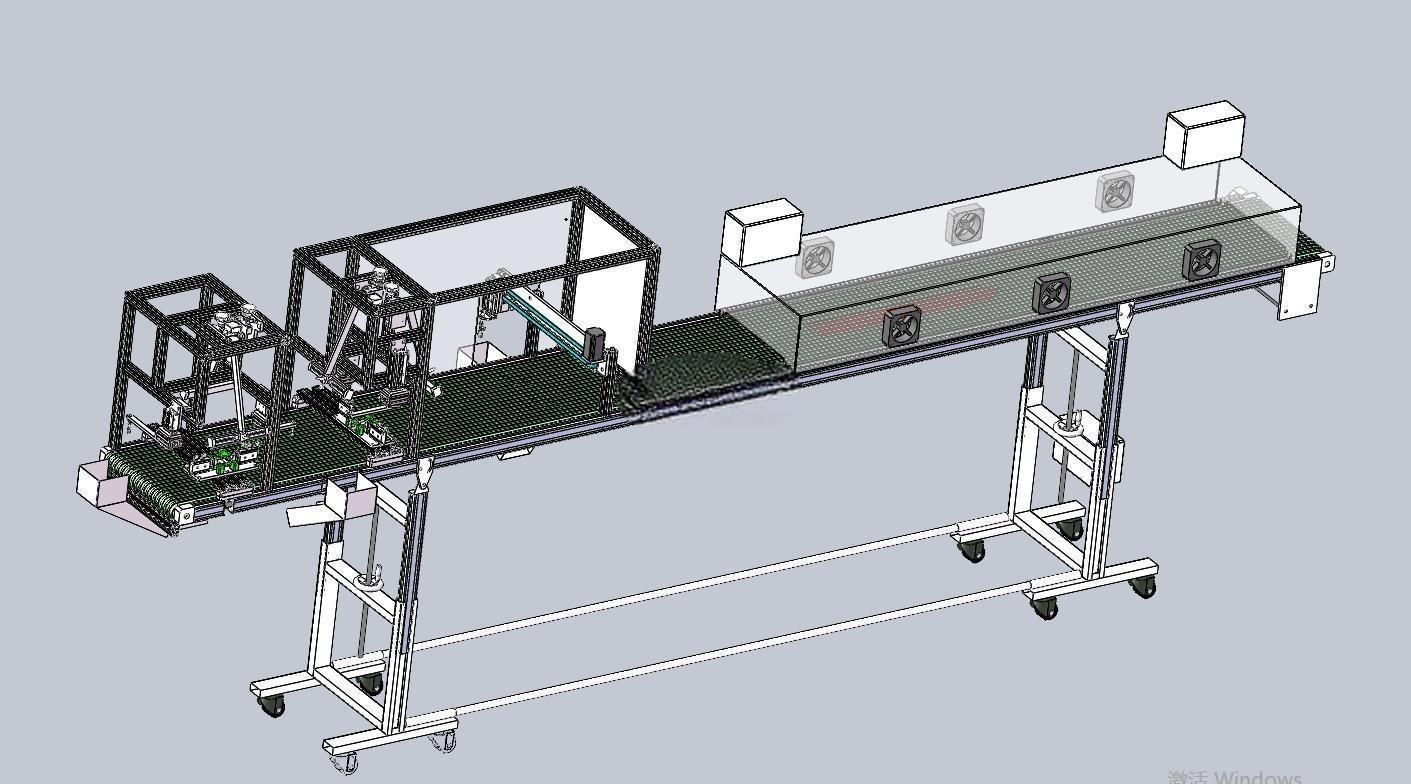

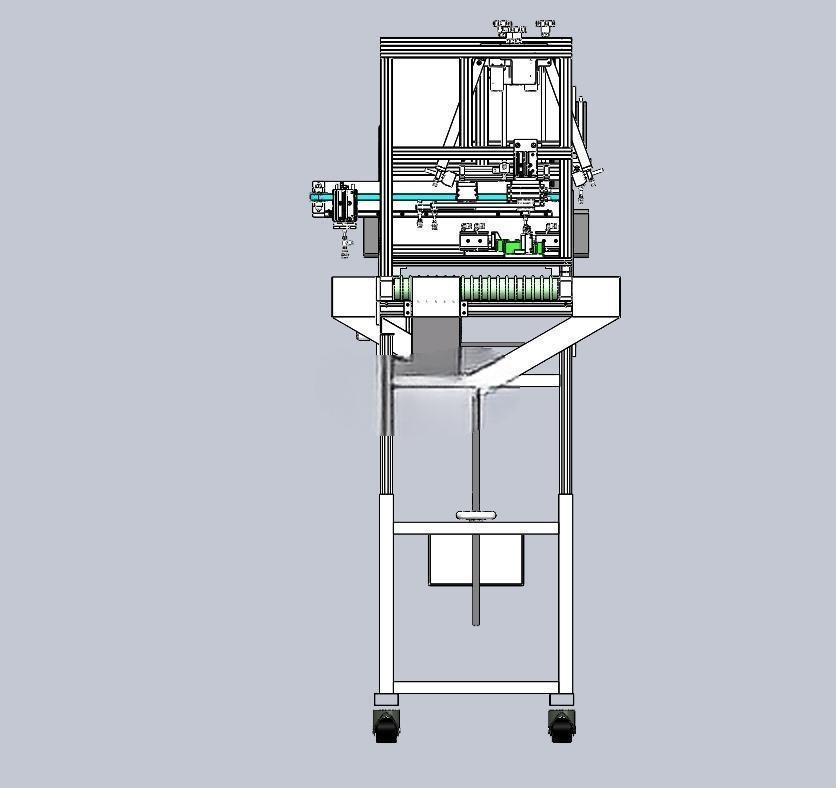

　　这套集成影像检测功能的烘干流水线，主要面向3C电子小配件、精密注塑件、小型五金冲压件的产线后段工序，衔接前段加工工位与后段包装工位，解决传统产线中烘干与检测工序分散、人工转运效率低、检测一致性差的痛点。设备整体采用长条形卧式布局，主体支撑结构为工业铝型材搭建的落地机架，底部配置带刹车的万向脚轮，兼顾工位移动灵活性与生产时的固定稳定性，机架总长度适配多数中小型车间的产线排布预留空间，宽度控制在单操作人员可覆盖两侧操作位的范围，高度匹配常规站立作业的人机工程尺寸，无需额外搭建操作站台即可完成日常运维与参数调整。

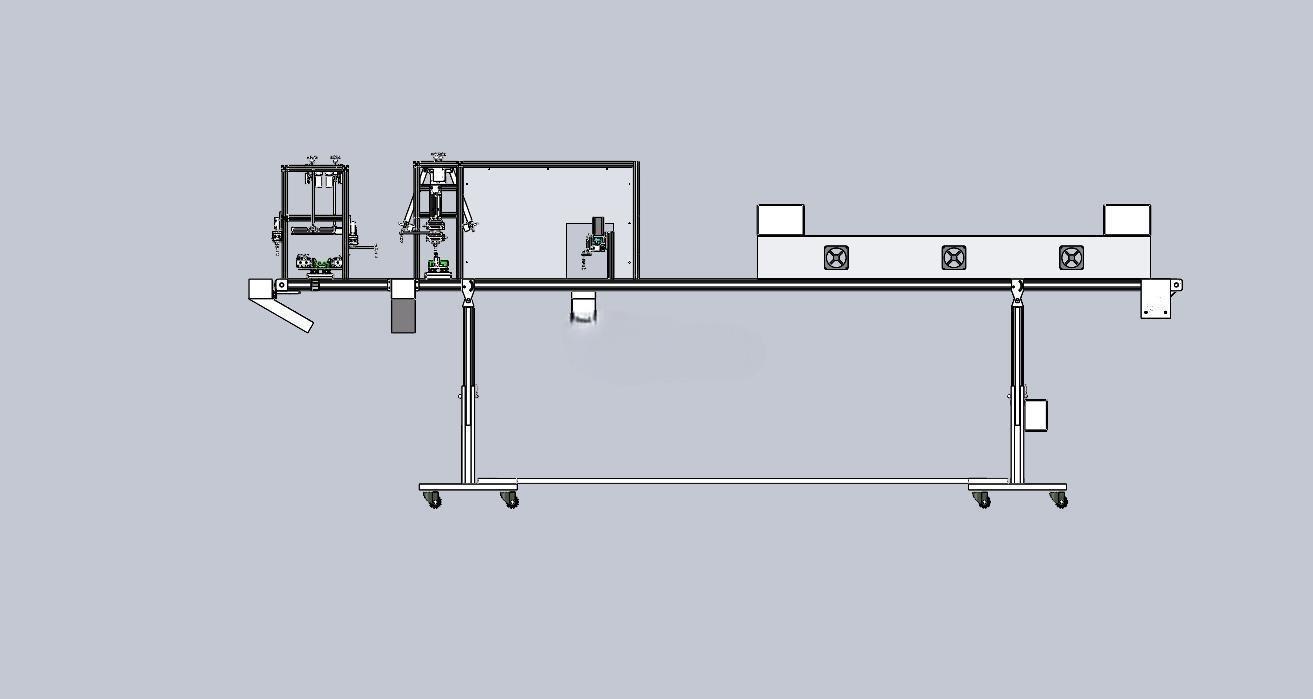

　　从功能模块划分来看，设备沿物料输送方向依次集成上料定位单元、影像检测单元、烘干处理单元、不合格品剔除单元。上料端配置气动取料机构，可对接前段加工设备的出料位，通过真空吸盘或夹爪实现工件的自动抓取上料，避免人工取放带来的定位偏差与工件表面污染；取料机构的行程与夹装位置可根据工件外形尺寸调整，适配一定尺寸范围内的扁平类、小型壳体类工件。影像检测单元采用CCD视觉组件，搭配环形补光光源，在工件进入烘干段前完成外观缺陷检测，可识别工件表面的划痕、缺料、变形、装配错位等常见外观问题，检测数据实时同步至后端剔除机构，检测精度可根据工件检测要求调整相机分辨率与拍摄距离。

　　烘干段采用隧道式封闭结构，内部配置多组均匀排布的加热与风循环组件，可根据工件耐温特性调整烘干温度范围与输送速度，确保工件表面的水分、加工残留冷却液或涂装涂层均匀烘干，避免局部过热导致的工件变形，同时风循环结构可减少烘干段内的温度差，保证同批次工件烘干效果一致性；烘干段顶部预留检修开口，方便日常清理内部积尘与加热组件维护。输送线采用平皮带输送结构，皮带材质选用耐温、防静电材质，避免输送过程中对工件表面造成划伤，同时防止静电吸附粉尘影响检测精度，输送速度可通过变频组件无级调整，匹配不同生产节拍的需求。

　　不合格品剔除机构设置在烘干段出料端，根据前端CCD检测的信号反馈，通过气动拨杆或顶升机构将检测出的不合格工件从输送线分流至不合格品收集盒，合格品则沿输送线流入下一工位。整套设备的各功能模块采用模块化设计思路，影像检测单元、烘干单元、输送单元均可根据实际生产需求单独拆分调整，比如更换不同烘干温度要求的工件时，仅需调整烘干段的加热参数与风循环风量，无需改动整体机架结构；若需增加检测维度，可在检测工位额外增设侧拍相机，拓展检测范围。

　　在安装边界方面，设备需预留两侧各不小于600mm的操作维护空间，进料端与出料端需预留对接前后端设备的接口空间，供电与供气接口设置在设备机架侧下方，布线与布管沿型材内部走线槽排布，避免管线外露影响生产操作与现场整洁。设备整体的重心集中在下部机架位置，即使在输送速度较快的工况下也能保持运行稳定，无明显晃动，保证CCD检测的成像清晰度与工件输送的平稳性。
