卡簧自动分选上料设备结构设计

　　在紧固件装配、五金零部件量产的产线环节里，卡簧这类小尺寸弹性零件的分选、定向供料一直是容易被忽略却直接影响整线节拍的痛点——人工分选不仅效率低，还容易出现卡簧正反面装反、大小规格混料的问题，直接导致后续装配工位卡料、零件报废率攀升，这台卡簧分选机的设计初衷，就是解决小卡簧、大卡簧混料场景下的自动上料与分选痛点，适配多规格卡簧的连续供料需求。

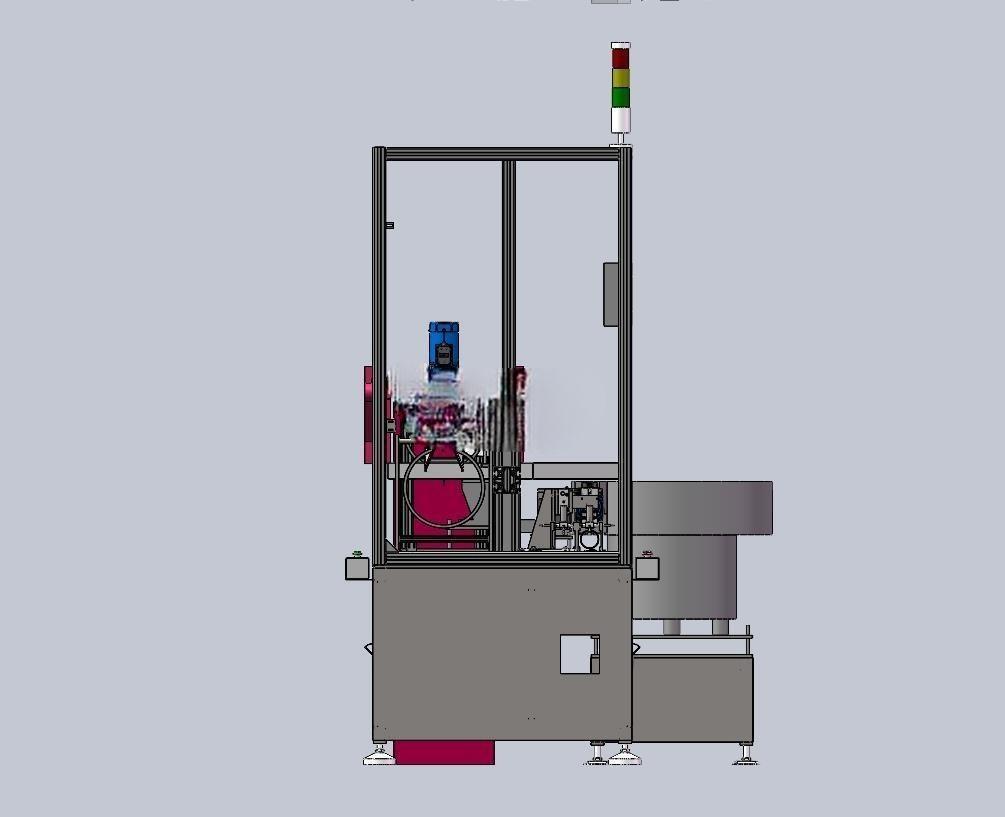

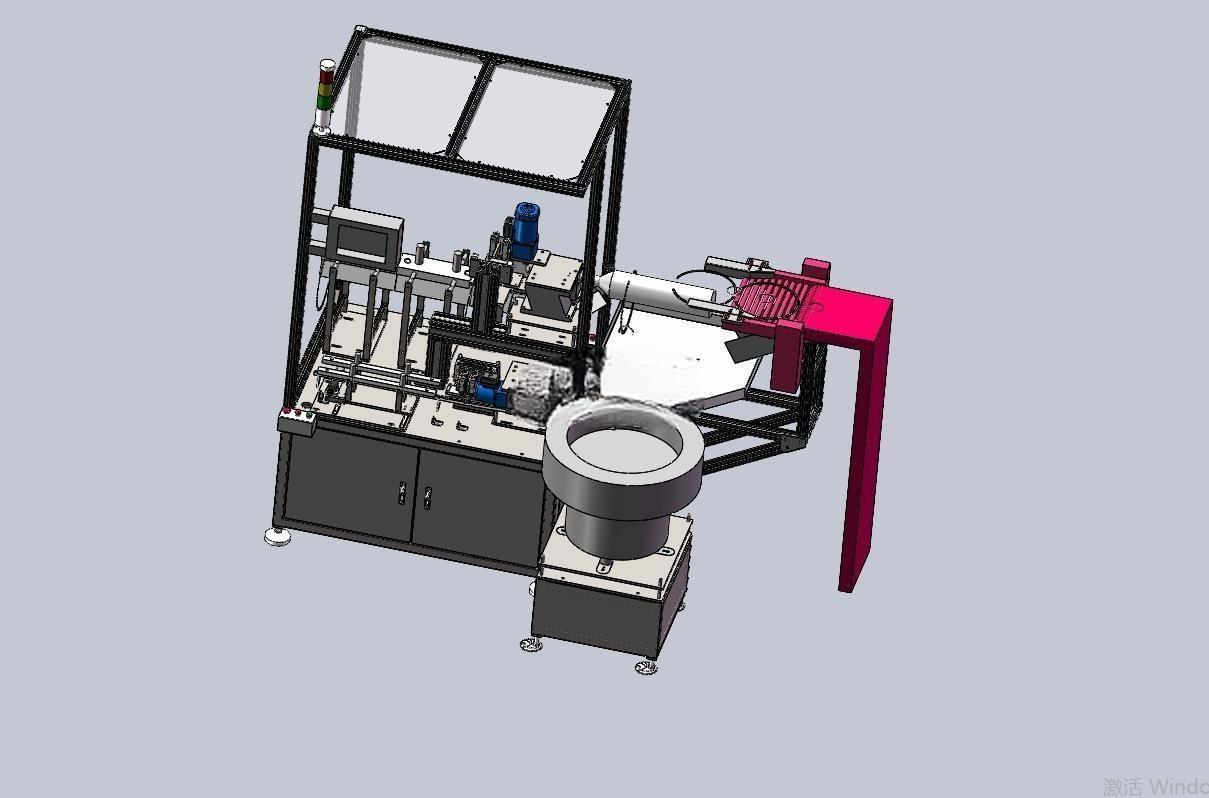

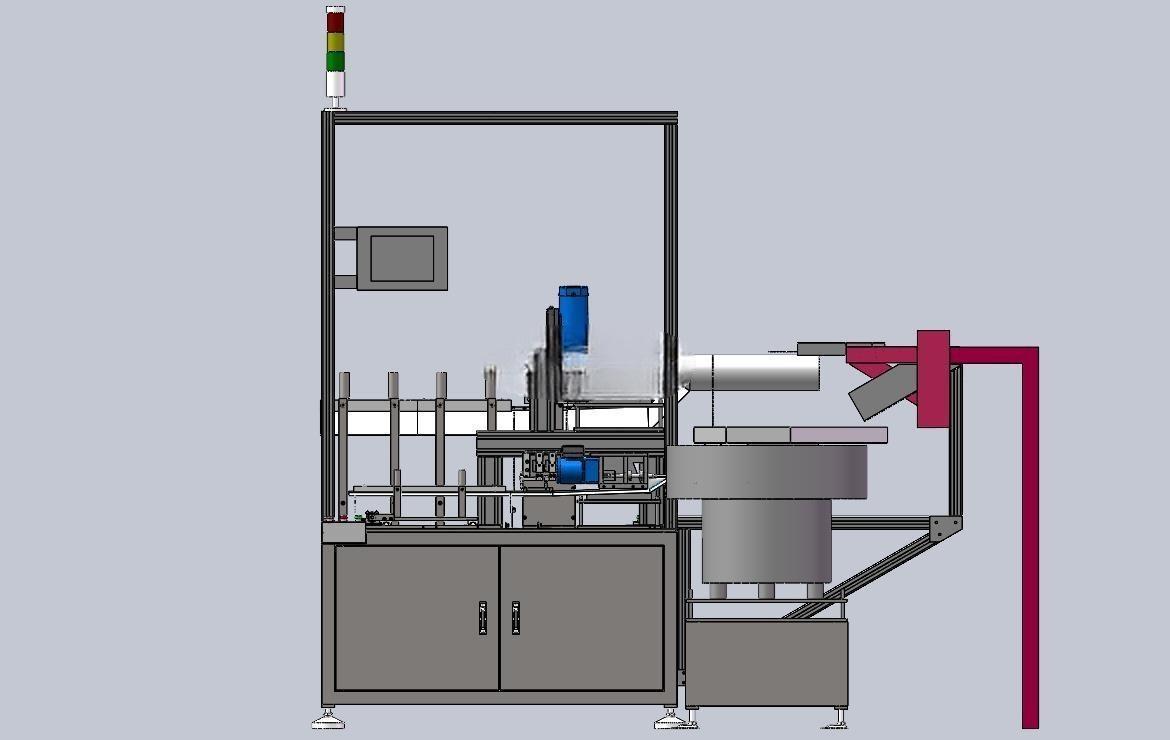

　　从实际产线布局的安装边界来看，设备整体采用一体式机架设计，底部预留了可调脚轮与支撑脚组合结构，方便产线布局时的位置微调与水平校准，整体占地宽度控制在1.2米以内，纵深不超过1米，高度含顶部三色警示灯约1.8米，不会占用过多产线侧边空间，可直接对接下游装配工位的进料轨道，不需要额外搭建过高的接驳平台。设备左侧为封闭的分选执行仓，采用铝型材框架搭配透明亚克力防护门，既可以观察内部运行状态，也能防止高速运行时零件飞出造成安全隐患，右侧搭载的振动盘为大容积料仓设计，可一次性存储20分钟以上的小卡簧备料量，减少人工补料的频次，适配两班倒连续生产的供料节奏。

　　功能逻辑上，设备采用双路供料的设计思路，小规格卡簧通过右侧振动盘完成整列、定向，沿着振动轨道送入分选工位，大规格卡簧则可直接对接上游流水线来料，不需要额外配置上料机构，减少了跨规格适配时的改造成本。核心分选工位采用旋转分料结构，搭配多组气动执行元件完成卡簧的姿态校正、规格检测、合格品分流，不合格品或者姿态错误的卡簧会被单独吹入废料盒，不会流入下游工位。整套动作的逻辑控制依托PLC搭配触摸屏实现，操作人员可通过触摸屏直接切换卡簧规格参数、调整分料节拍、查看运行故障代码，设备上搭载的多组传感器会实时监测料仓存量、分料工位卡料状态、出料口堵料情况，一旦出现异常会触发顶部三色灯报警，同时暂停设备运行，避免硬碰撞造成零件或机构损坏。

　　从结构设计的细节来看，分选执行仓内部的动力源采用减速电机搭配同步带传动，相比齿轮传动噪音更低，维护时不需要频繁加注润滑脂，适配车间长时间连续运行的工况；所有与卡簧直接接触的轨道面都做了倒角与抛光处理，避免卡簧表面的镀锌层被刮伤，影响零件的防锈性能；气动回路全部采用快插接头搭配汇流板布置，气管走线沿着铝型材框架的线槽排布，不会出现管线杂乱干涉运动部件的问题；电气柜集成在设备底部的机架空腔内，所有IO接口都预留了扩展余量，后续如果需要增加视觉检测、计数统计功能，不需要重新开孔布线，可直接在原有柜内扩展模块。

　　在实际选型适配阶段，这台设备的结构参数可覆盖常规国标卡簧从直径6mm到30mm的分选需求，只需要更换对应规格的分料转盘与振动盘轨道，就可以完成不同规格产品的切换，切换时间控制在15分钟以内，不需要专业的调试人员，产线操作人员经过简单培训就可以完成换型操作。设备的运行节拍最高可达到每分钟120件，完全匹配常规装配线的生产节奏，相比人工分选的效率提升4倍以上，同时可完全避免人工分选时出现的混料、漏检问题，降低下游装配工位的故障停机率。

　　设计过程中也充分考虑了日常维护的便捷性，分选仓的防护门采用快拆式合页搭配磁吸固定，不需要工具就可以打开清理内部残留的卡簧碎屑；振动盘的料斗采用卡扣式固定，需要更换规格或者清理料仓时可直接取下；所有传感器的安装位置都预留了调节腰型孔，长时间运行出现位置偏移时可快速校准，不需要重新加工安装支架。底部机架采用方管焊接后整体喷塑处理，刚性足够承受振动盘长时间运行的震动，不会出现机架共振导致的供料不稳问题，支撑脚的调节行程可达50mm，可适配车间地面不平整的安装场景，不需要额外垫脚调整水平。
